NFPA 22 Τυπικές δεξαμενές νερού πυροπροστασίας με επίστρωση γυαλιού — Κεντρικό σμάλτο

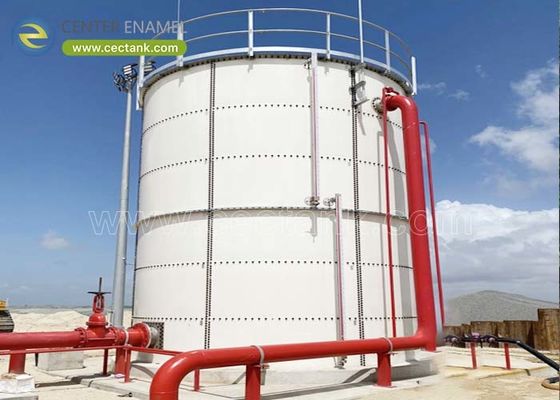

Στον εμπορικό και βιομηχανικό σχεδιασμό πυρασφάλειας, έναΤυποποιημένη δεξαμενή νερού πυροπροστασίας NFPA 22 με επίστρωση γυαλιούχρησιμεύει ως πιστοποιημένη, εξαιρετικά αξιόπιστη δεξαμενή νερού αφιερωμένη στην παροχή αυτόματων συστημάτων καταιονισμού, σωλήνων στήριξης και ιδιωτικών κρουνών. Αυτά τα συστήματα λειτουργούν ως κρίσιμο εφεδρικό όταν τα δημοτικά δίκτυα ύδρευσης δεν μπορούν να προσφέρουν τον όγκο ή την πίεση ροής που απαιτείται για την καταστολή μιας ενεργού πυρκαγιάς.

Η Center Enamel κατασκευάζει αυτά τα εξειδικευμένα συστήματα συγκράτησης με μοριακή σύντηξη βοριοπυριτικού γυαλιού σε πάνελ από ανθρακούχο χάλυβα σε υψηλές θερμοκρασίες (μεταξύ 800°C και 900°C). Αυτή η διαδικασία δημιουργεί ένα λείο, μη πορώδες γυάλινο φράγμα που αποτρέπει την εσωτερική οξείδωση, το άνοιγμα και την απολέπιση. Αυτό εγγυάται ότι το αποθηκευμένο νερό παραμένει καθαρό από δομικά υπολείμματα και είναι έτοιμο για άμεση παράδοση όταν μετράει κάθε δευτερόλεπτο.

Για να εξασφαλιστεί η έγκριση από μια Αρχή που έχει δικαιοδοσία (AHJ), μια δεξαμενή νερού πυροπροστασίας πρέπει να είναι κατασκευαστικά σχεδιασμένη ώστε να αντέχει τα υψηλά λειτουργικά βάρη και τις τοπικές περιβαλλοντικές δυνάμεις.

Η βασική χωρητικότητα ρευστού προσδιορίζεται πολλαπλασιάζοντας τη συνολική ζήτηση ροής του συστήματος με την απαιτούμενη διάρκεια παροχής σύμφωνα με τους κώδικες κινδύνου κτιρίου:

Το Center Enamel κατασκευάζει κάθε αρθρωτό κέλυφος δεξαμενής χρησιμοποιώντας εξειδικευμένα εργαλεία σχεδιασμού για να εξισορροπήσει αυτές τις πρωταρχικές δυνάμεις:

• Περιορισμοί νεκρού και ζωντανού φορτίου:Η δομή πρέπει να υποστηρίζει το δικό της βάρος παράλληλα με το βάρος ενός πλήρους όγκου νερού. Αυτό ασκεί μια συνεχή προς τα έξω ακτινική πίεση που είναι η υψηλότερη στον κάτω δακτύλιο των ραβδιών.
• Αντίσταση φορτίου ανέμου:Το NFPA 22 απαιτεί η κατασκευή να αντέχει μια ελάχιστη πίεση ανέμου ίση με30 lb/ft²σε κάθετες επιφάνειες, αν και αυτή η τιμή μπορεί να αυξηθεί για να ταιριάζει με τους αυστηρότερους περιφερειακούς οικοδομικούς κώδικες.
• Σεισμικός σχεδιασμός:Οι διαμορφώσεις δεξαμενών περιλαμβάνουν εξειδικευμένα δίκτυα μπουλονιών αγκύρωσης και παχιά φύλλα πυθμένα για την απορρόφηση των σεισμικών δυνάμεων χωρίς κίνδυνο διαχωρισμού ή διαρροής αρμών.

Η επιλογή του σωστού δομικού υλικού για μια δεξαμενή πυροπροστασίας είναι απαραίτητη για την αποφυγή μακροπρόθεσμης λειτουργικής αστοχίας.

Μια δεξαμενή συμβατή με το NFPA 22 απαιτεί εξειδικευμένα εξαρτήματα για να διασφαλιστεί ότι λειτουργεί σωστά μαζί με πυροσβεστικές αντλίες υψηλής χωρητικότητας:

• Πλάκες Anti-Vortex:Εγκατεστημένες απευθείας πάνω από τον σωλήνα εξόδου αναρρόφησης, αυτές οι επίπεδες μεταλλικές πλάκες διασπούν τους στροβιλιζόμενους στρόβιλους κατά την άντληση υψηλής ταχύτητας, αποτρέποντας την είσοδο φυσαλίδων αέρα και την καταστροφή του συστήματος αντλίας πυρκαγιάς.
• Αεροστεγός αερισμός με κέλυφος:Οι αεραγωγοί βαρέως τύπου, ανθεκτικοί στη διάβρωση είναι τοποθετημένοι πάνω από τη γραμμή μέγιστης υπερχείλισης. Αυτά επιτρέπουν στον αέρα να εισέλθει γρήγορα στη δεξαμενή κατά τη διάρκεια γρήγορων αναλήψεων έκτακτης ανάγκης, εμποδίζοντας ένα δομικό κενό από την κατάρρευση του κελύφους.
• Θερμική προστασία από το πάγωμα:Για εγκαταστάσεις σε ψυχρότερα κλίματα, οι δεξαμενές είναι διαμορφωμένες με θερμαντήρες εμβάπτισης και μονωτικά πάνελ υψηλής απόδοσης για να μην πέσει η εσωτερική θερμοκρασία του νερού κάτω4,4°C (40°F), εξαλείφοντας τον κίνδυνο μπλοκαρίσματος πάγου.

Αυτό το διαδραστικό εργαλείο σχεδίασης βοηθά τους μηχανικούς να εκτιμήσουν την απαιτούμενη ικανότητα αποθήκευσης νερού και τις δομικές βάσεις για αποκλειστικές εγκαταστάσεις πυροπροστασίας.

Το Center Enamel μετακινεί τα κρίσιμα βήματα της παραγωγής δεξαμενών εκτός πεδίου και σε ένα αυτοματοποιημένο εργοστασιακό περιβάλλον:

• Κατασκευή ακριβείας:Ο αυτοματοποιημένος εξοπλισμός κοπής με λέιζερ και διάτρησης οπών διατηρεί αυστηρές ανοχές σε όλα τα εξαρτήματα, διασφαλίζοντας ότι κάθε πίνακας ευθυγραμμίζεται τέλεια κατά τη ρύθμιση του πεδίου.
• Σχεδιασμένη βιδωτή διάταξη:Τα προκατασκευασμένα πάνελ δεξαμενής ενώνονται επιτόπου χρησιμοποιώντας δομικούς κοχλίες υψηλής εφελκυσμού και παρεμβύσματα EPDM βαρέως τύπου. Αυτή η μέθοδος συναρμολόγησης εξαλείφει την ανάγκη για επιτόπια συγκόλληση, αμμοβολή ή βαφή, γεγονός που συντομεύει δραστικά τα χρονοδιαγράμματα εγκατάστασης.
• Μελλοντική κλιμάκωση χωρητικότητας:Εάν μια εγκατάσταση επεκτείνει το τετραγωνικό της μήκος και απαιτεί μεγαλύτερο απόθεμα πυροσβεστικού νερού, ο αρθρωτός σχεδιασμός του πίνακα επιτρέπει στα πληρώματα να ξεβιδώνουν τη δομή, να σηκώνουν τους επάνω δακτυλίους με συγχρονισμένες υποδοχές και να προσθέτουν νέες σειρές πάνελ στη βάση, ελαχιστοποιώντας την αναστάτωση του χώρου.

Με την πάροδο ετών αποθήκευσης, οι τυπικές βαμμένες ή σκυρόδεμα δεξαμενές μπορούν να δημιουργήσουν εσωτερικές νιφάδες σκουριάς, ορυκτά άλατα ή βιολογικές μεμβράνες. Εάν μια πυρκαγιά πυροδοτήσει απόσυρση της αντλίας υψηλής ταχύτητας, αυτά τα χαλαρά σωματίδια παρασύρονται στις γραμμές αναρρόφησης, όπου μπορεί να προκαλέσουν ζημιά στις φτερωτές της αντλίας ή να φράξουν τα μικρά στόμια ακροφυσίων των κατάντη αυτόματων ψεκαστήρες, δυνητικά απενεργοποιώντας το σύστημα πυρόσβεσης.

Ναί. Η αρθρωτή φύση των βιδωμένων πάνελ επιτρέπει την προσαρμογή της αναλογίας διαστάσεων της δεξαμενής για συγκεκριμένα ίχνη τοποθεσίας. Για στενά αστικά περιβάλλοντα, οι μηχανικοί μπορούν να σχεδιάσουν μια ψηλή, στενή δομή δεξαμενής, ενώ οι ανοιχτοί αγροτικοί χώροι μπορεί να χρησιμοποιούν χαμηλότερη, ευρύτερη διαμόρφωση για να επιτύχουν τον ίδιο όγκο αποθήκευσης στόχου.

Ενώ το βαθύ μπλε του κοβαλτίου (RAL 5013) είναι στάνταρ για πολλά βιομηχανικά συστήματα, η υποδομή πυροπροστασίας συχνά απαιτεί συγκεκριμένη αισθητική. Το Center Enamel παρέχει πάνελ με φινίρισμα Traffic Red (RAL 3020) για σαφή αναγνώριση της ασφάλειας, καθώς και σίγαση γκρι, πράσινα και μαύρισμα για να βοηθήσει τη δομή να ενσωματωθεί σε εμπορικές εξελίξεις ή γύρω τοπία.
