Βαλόνια υποδοχής βιοαερίου: Το ουσιαστικό στοιχείο για την αποθήκευση αερίου χαμηλής πίεσης

Στο ταχέως αναπτυσσόμενο πεδίο της αναερόβιας χώνευσης (AD), τομπαλόνι υποδοχής βιοαερίου— τεχνικά γνωστό ως αΣτήριγμα αερίου διπλής μεμβράνης— χρησιμεύει ως ο καρδιακός παλμός του συστήματος. Για εγκαταστάσεις αστικών λυμάτων, γεωργικές εκμεταλλεύσεις και βιομηχανικές εγκαταστάσεις βιοενέργειας, αυτό το εξάρτημα είναι η κύρια λύση για αποθήκευση σε χαμηλή πίεση.

Είτε διαχειρίζεστε βιοαέριο για μονάδες συνδυασμένης θερμότητας και ισχύος (CHP) είτε το προετοιμάζετε για αναβάθμιση σε Bio-CNG, μια βάση αερίου υψηλής ποιότητας διασφαλίζει ότι η μονάδα σας παραμένει ασφαλής, αποδοτική και κερδοφόρα.

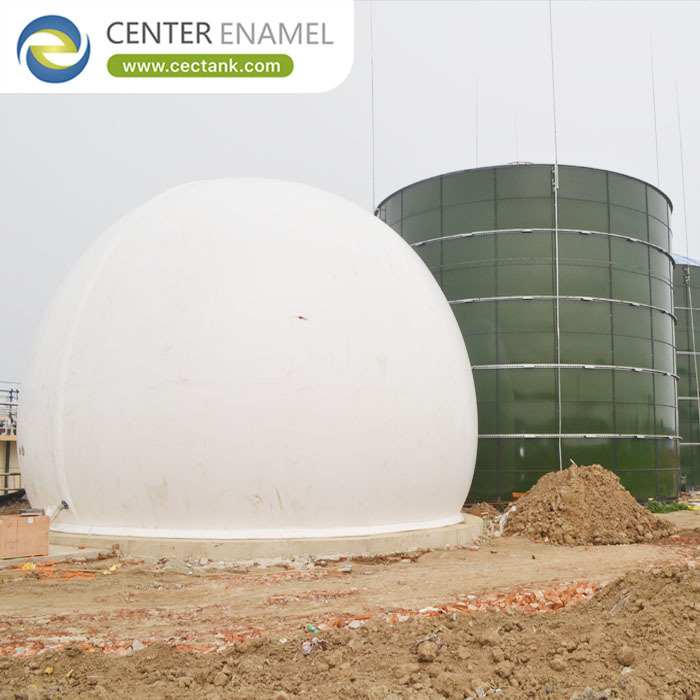

Στον πυρήνα του, ένα μπαλόνι υποδοχής βιοαερίου είναι ένα δυναμικό, ευέλικτο δοχείο αποθήκευσης που εξισορροπεί τη διαφορά μεταξύ της παραγωγής αερίου (η οποία είναι συνεχής) και της κατανάλωσης αερίου (η οποία είναι συχνά μεταβλητή).

Σε αντίθεση με τις δεξαμενές από άκαμπτο χάλυβα που πρέπει να αντέχουν σε υψηλές πιέσεις, αυτά τα συστήματα έχουν σχεδιαστεί για αυτόαποθήκευση χαμηλής πίεσης(συνήθως 10–50 mbar). Χρησιμοποιούν ένα σχέδιο "διπλής μεμβράνης", το οποίο έχει γίνει το βιομηχανικό πρότυπο για την αξιοπιστία και την αντοχή του:

• Εσωτερική μεμβράνη:Ένας αεροστεγής, εύκαμπτος θάλαμος που περιέχει απευθείας το ακατέργαστο βιοαέριο. Διαστέλλεται και συστέλλεται καθώς αλλάζει ο όγκος του αποθηκευμένου αερίου.

• Εξωτερική μεμβράνη:Ένας ανθεκτικός στις καιρικές συνθήκες θόλος που υποστηρίζεται από τον αέρα που προστατεύει την εσωτερική μεμβράνη από την υπεριώδη ακτινοβολία, τον άνεμο, το χιόνι και τη βροχή.

• Interstitial Air Space:Ένας αυτοματοποιημένος ανεμιστήρας αέρα διατηρεί μια ελαφρά θετική πίεση μεταξύ των δύο μεμβρανών. Αυτό παρέχει το δομικό σχήμα του εξωτερικού θόλου και εξασφαλίζει σταθερή, σταθερή πίεση εκκένωσης για εξοπλισμό κατάντη.

Οι περισσότερες μονάδες βιοαερίου δεν αποθηκεύουν αέριο σε υψηλές πιέσεις. Η αποθήκευση υψηλής πίεσης είναι ενεργοβόρα και απαιτεί χαλύβδινη υποδομή βαρέως τύπου. Τα μπαλόνια υποδοχής αερίου χαμηλής πίεσης προσφέρουν ξεχωριστά λειτουργικά πλεονεκτήματα:

1. Ρύθμιση σταθερής πίεσης:Διατηρώντας μια σταθερή, ομοιόμορφη πίεση, αυτά τα μπαλόνια διασφαλίζουν ότι οι κινητήρες αερίου, οι λέβητες και τα συστήματα αναβάθμισης λαμβάνουν μια σταθερή ροή, αποτρέποντας την «αύξηση» ή την «πείνα» των συστημάτων καυστήρα.

2. Αντοχή στη διάβρωση:Οι παραδοσιακοί υποδοχείς αερίου από χάλυβα είναι ευάλωτοι στην εσωτερική διάβρωση από το υδρόθειο (H₂S) και την υγρασία. Υλικά υψηλής ποιότητας μεμβράνης είναι χημικά αδρανή και άνοσα σε αυτόν τον τύπο οξείδωσης.

3. Χώρος και αποδοτικότητα κόστους:Οι υποδοχές τύπου μπαλονιού μπορούν να τοποθετηθούν απευθείας στο επάνω μέρος της δεξαμενής του χωνευτή, εξοικονομώντας σημαντικό αποτύπωμα και εξαλείφοντας την ανάγκη περίπλοκων σωληνώσεων μεταξύ του αντιδραστήρα και της αποθήκευσης.

ΕΝΑ:Οι χωνευτές παράγουν αέριο 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα, αλλά η ζήτηση ενέργειας (κινητήρες CHP) ή οι μονάδες αναβάθμισης μπορεί να λειτουργούν σε παρτίδες ή σε διαφορετικούς ρυθμούς. Η θήκη βιοαερίου λειτουργεί ως «ρυθμιστικό διάλυμα», αποθηκεύοντας την περίσσεια αερίου σε περιόδους χαμηλής ζήτησης και απελευθερώνοντάς την κατά τη διάρκεια της ζήτησης αιχμής. Αυτό αποτρέπει την καύση (σπατάλη) του πολύτιμου μεθανίου σας.

ΕΝΑ:Ναί. Οι βάσεις μεμβρανών υψηλής ποιότητας χρησιμοποιούν πολυεστερικά υφάσματα βιομηχανικής ποιότητας επικαλυμμένα με εξειδικευμένο PVC ή PVDF. Αυτά τα υλικά επεξεργάζονται με επιβραδυντικά πυρκαγιάς (συχνά πληρούν τα πρότυπα DIN 4102 B1) και έχουν σχεδιαστεί ειδικά για να ανθίστανται στα όξινα αέρια (H₂S, CO₂) που βρίσκεται στο ακατέργαστο βιοαέριο.

ΕΝΑ:Το μέγεθος βασίζεται στην ημερήσια παραγωγή βιοαερίου και στις λειτουργικές απαιτήσεις σας. Ένας τυπικός εμπειρικός κανόνας για εγκαταστάσεις εξοπλισμένες με ΣΗΘ είναι η αποθήκευση αρκετού αερίου4 με 6 ώρεςτης λειτουργίας. Εάν κάνετε αναβάθμιση σε Bio-CNG, συνιστάται συχνά ένα μεγαλύτερο buffer (10–12 ώρες) για τη διαχείριση του χρόνου διακοπής λειτουργίας του συμπιεστή.

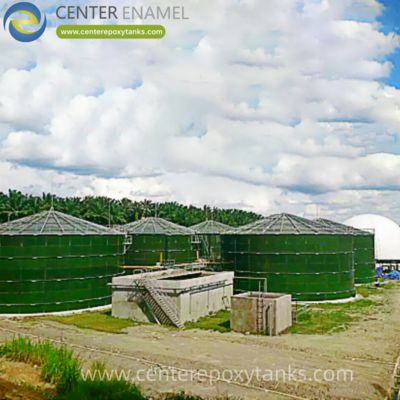

Για βέλτιστη απόδοση, πολλοί χειριστές εγκαταστάσεων ενσωματώνουν αυτά τα μπαλόνια μεμβράνηςΧωνευτές από γυαλί από γυαλί σε χάλυβα (GFS).. Το ρεζερβουάρ GFS παρέχει μια στιβαρή, αντιδιαβρωτική βάση, ενώ η οροφή με διπλή μεμβράνη λειτουργεί ως ενσωματωμένη βάση αερίου. Αυτός ο συνδυασμός προσφέρει το χαμηλότερο συνολικό κόστος ιδιοκτησίας (TCO) στον κλάδο.

Είστε έτοιμοι να βελτιστοποιήσετε την αποθήκευση βιοαερίου σας;Το Center Enamel προσφέρει μηχανικά, υψηλής αντοχής στηρίγματα μεμβράνης που έχουν σχεδιαστεί για να ενσωματώνονται άψογα με την υπάρχουσα ή τη νέα υποδομή χωνευτή.
