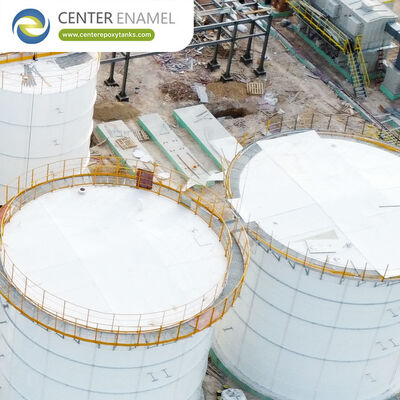

Δεξαμενές αποθήκευσης ορυκτών FBE: Το πρότυπο μηχανικής του 2026 για σιλό ξηρού χύδην υψηλής φθοράς και αδρανή

Στους τομείς της εξόρυξης, της μεταλλουργίας και των επιχειρήσεων κοινής ωφελείας, η αποθήκευση ξηρών ορυκτών χύδην, αδρανών και ακατέργαστων μεταλλευμάτων παρουσιάζει έντονες διαρθρωτικές προκλήσεις. Υλικά όπωςτσιμέντο, ιπτάμενη τέφρα, βωξίτης, σιδηρομετάλλευμα, γύψος και ανθρακικό ασβέστιοείναι πολύ πυκνά, βαριά και εξαιρετικά λειαντικά κατά τη διάρκεια κύκλων πλήρωσης με πεπιεσμένο αέρα υψηλής ταχύτητας και φόρτωσης που οδηγούνται από τη βαρύτητα. Επιπλέον, πολλά ορυκτά είναι υγροσκοπικά (ευαίσθητα στην υγρασία), που σημαίνει ότι οποιαδήποτε αποτυχία περιβαλλοντικής στεγανοποίησης θα έχει ως αποτέλεσμα την ταχεία συσσώρευση υλικού, την αλλοίωση του προϊόντος και τα σοβαρά δομικά μπλοκαρίσματα.

Από το 2026,Βιδωμένα σιλό από χάλυβα Fusion Bonded Epoxy (FBE).—που συχνά κατασκευάζονται με χρήση δομικών πλαισίων Rolled, Tapered Panel (RTP)—έχουν καθιερωθεί ως το παγκόσμιο πρότυπο σχεδιασμού για την αποθήκευση ορυκτών χύδην. Συνδυάζοντας την υψηλή αντοχή σε εφελκυσμό και τη δομική ευκαμψία του ανθρακούχου χάλυβα με ένα προηγμένο, εργοστασιακό πολυμερές κέλυφος με σταυροειδείς δεσμούς, οι δεξαμενές FBE προσφέρουν απαράμιλλη αντοχή στην τριβή και δομική αξιοπιστία ασφάλειας ζωής.

1. Τι είναι μια δεξαμενή αποθήκευσης ορυκτών FBE;

Μια δεξαμενή ορυκτών FBE (ή σιλό) είναι μια αρθρωτή, βιδωμένη δομή συγκράτησης κατασκευασμένη από πάνελ υψηλής ποιότητας από ανθρακούχο χάλυβα που είναι εργοστασιακά επικαλυμμένα με μια θερμοσκληρυνόμενη εποξειδική ρητίνη υψηλής απόδοσης.

Σε αντίθεση με τα παραδοσιακά υγρά χρώματα που εφαρμόζονται στον αγρό που είναι επιρρεπή σε γρατσουνιές και ανομοιόμορφο πάχος,Fusion Bonded Epoxyη διαδικασία εκτελείται υπό αυστηρό ποιοτικό έλεγχο του εργοστασίου. Οι πλάκες από ανθρακούχο χάλυβα υποβάλλονται σε αμμοβολή σε σχεδόν λευκό φινίρισμα (Sa 2.5 / SSPC-SP10), προθερμαίνεται σε θερμοκρασίες μεταξύ180°C και 230°Cκαι ψεκάζεται ηλεκτροστατικά με ξηρή σκόνη πολυμερούς. Η σκόνη λιώνει, ρέει και διασυνδέεται χημικά μέσα σε έναν αυτοματοποιημένο φούρνο ωρίμανσης για να δημιουργήσει ένα υψηλής πυκνότητας, σκληρό φράγμα μόνιμα συνδεδεμένο στο χαλύβδινο υπόστρωμα. Αυτό δημιουργεί μια εξαιρετικά ελαστική εσωτερική επένδυση σχεδιασμένη να αντέχει τη συνεχή τριβή, την κρούση και το βάρος του υλικού.

2. Τεχνική απόδοση: Καταστροφική κρούση και λειαντική φθορά

Τα ορυκτά σιλό αντιμετωπίζουν σκληρές μηχανικές παραμέτρους που διαφέρουν δραστικά από την αποθήκευση υγρού νερού. Η τεχνολογία FBE χειρίζεται αυτές τις επιθετικές δυνάμεις ξηρού όγκου μέσω πολλών κρίσιμων μετρήσεων σχεδιασμού:

Ανώτερη αντοχή στην τριβή και σκληρότητα

Κατά τη διάρκεια των κύκλων πνευματικής πλήρωσης ή εκκένωσης φορτηγού, τα σωματίδια ορυκτών προσκρούουν στα τοιχώματα του σιλό με υψηλές ταχύτητες. Τα τυπικά υγρά εποξειδικά ή συστήματα βαφής πολυουρεθάνης χαράζουν εύκολα, ξεφλουδίζουν και απογυμνώνονται, εκθέτοντας τον ακατέργαστο χάλυβα σε ατμοσφαιρική οξείδωση. Το FBE διαθέτει μια σκληρή, εξαιρετικά ανθεκτική στις γρατσουνιές μοριακή δομή, σχεδιασμένη ειδικά για ξηρή τριβή. Για ζώνες εξαιρετικά υψηλής φθοράς, όπως η κάτω χοάνη ή οι πλάκες εκτροπέα εισαγωγής, το FBE λειτουργεί άψογα παράλληλα με τις επενδύσεις τοπικής φθοράς ή τις πλάκες θυσιαστικής τριβής.

Ευελιξία και ανθεκτικότητα σε κρούση πάνω από γυάλινες επενδύσεις

Ενώ οι επενδύσεις υαλώδους γυαλιού (Glass-Fused-to-Steel) προσφέρουν εξαιρετική σκληρότητα, είναι εγγενώς εύθραυστα και μπορούν να σπάσουν, να θρυμματιστούν ή να σπάσουν όταν υποβληθούν σε έντονες μηχανικές κρούσεις—όπως μεγάλα κομμάτια μεταλλεύματος που προσκρούουν σε τοίχο, δομικές δονήσεις από ενεργοποιητές βαρέως τύπου κάδων ή σεισμική μετατόπιση. Το FBE είναι ένα εύκαμπτο θερμοσκληρυνόμενο πολυμερές που κάμπτεται δυναμικά δίπλα στο χαλύβδινο πάνελ, παρέχοντας ανώτερη αντίσταση στα τσιπ και στη θραύση κάτω από έντονο φυσικό σοκ.

Προηγμένη προστασία "Edge Wrap" και προστασία από οπές μπουλονιών

Επειδή τα βιδωμένα ορυκτά σιλό υπόκεινται σε συνεχείς κύκλους δυναμικής διαστολής και συστολής, η ακεραιότητα των δομικών αρμών είναι πρωταρχικής σημασίας. Το FBE χρησιμοποιεί μια ηλεκτροστατική μέθοδο εφαρμογής "σκόνη σε σκόνη" που τυλίγεται εντελώς γύρω από αιχμηρές άκρες του πίνακα και μέσα στις οπές των μπουλονιών. Αυτό εξαλείφει τις κύριες θέσεις όπου η διάβρωση από τις ρωγμές ή η δομική σκουριά ξεκινά συνήθως κάτω από το βάρος του συσκευασμένου υλικού.

Προώθηση μαζικής ροής και κατά της πρόσφυσης

Οι λεπτές ορυκτές σκόνες (όπως η ιπτάμενη τέφρα ή ο ενυδατωμένος ασβέστης) είναι πολύ επιρρεπείς σε «γέφυρα» ή «τρύπημα αρουραίων» μέσα σε έναν κώνο χοάνης. Η γυαλιστερή, εξαιρετικά λεία εσωτερική επιφάνεια μιας δεξαμενής FBE μειώνει τον συντελεστή τριβής του τοίχου. Αυτό το λείο φινίρισμα λειτουργεί ως φυσικός προαγωγέας ροής, αποθαρρύνοντας τη συσσώρευση σκόνης κατά μήκος των τοιχωμάτων του σιλό και διασφαλίζοντας ένα προβλέψιμο μοτίβο εκκένωσης μαζικής ροής.

3. Πίνακας σύγκρισης: FBE έναντι Οπλισμένου Σκυροδέματος

4. Πρότυπα μηχανικού σχεδιασμού και συμμόρφωση ξηρού όγκου

Για να ικανοποιηθούν αυστηρά παγκόσμια κριτήρια εξόρυξης και να περάσουν αυστηρές οθόνες υποβολής προσφορών EPC (όπως αυτές που διαχειρίζονται διεθνείς οίκοι εξόρυξης και παραγωγοί ηλεκτρικής ενέργειας), κορυφαίες δεξαμενές ορυκτών FBE—όπως αυτές που κατασκευάζονται από παγκόσμιους ηγέτες όπωςΚεντρικό σμάλτο (Τεχνολογία Shijiazhuang Zhengzhong)και πιστοποιημένοι από τον κλάδο συνεργάτες—συμμορφώνονται με τους ακόλουθους διεθνείς κώδικες:

1. AWWA D103-19 (Ενότητα 12.6):Το παγκόσμιο πρότυπο αναφοράς για δομές αποθήκευσης από βιδωμένο ανθρακούχο χάλυβα με επίστρωση εργοστασίου, που επαληθεύει τους υπολογισμούς έναντι της τάσης στεφάνης, τα προφίλ δυναμικής πίεσης ξηρού όγκου και τη σεισμική φόρτιση.

2. ISO 28765:2016:Διέπουν το πάχος επίστρωσης υψηλής απόδοσης, τις δοκιμές ποιότητας και τις παραμέτρους μηδενικής ασυνέχειας για βιομηχανικό περιορισμό με βίδες.

3. ASCE 7-22 / Ευρωκώδικας 3 (Μέρος 4-1):Ειδικά δομικά κριτήρια σχεδιασμού για σιλό, διασφαλίζοντας ότι τα αρθρωτά πάνελ υπολογίζουν με ακρίβεια για ασύμμετρα φορτία υψηλής πυκνότητας, εσωτερικές πιέσεις κενού κατά την ταχεία εκφόρτιση και εξωτερικά φορτία ανέμου έως250 km/h.

4. Εργοστασιακός Ποιοτικός Έλεγχος ISO 9001:Διασφάλιση ότι κάθε πίνακας υποβάλλεται σε ηλεκτρονικό υψηλής τάσηςΔοκιμή διακοπών (συνήθως $geq 1100text{V}$)για να επαληθεύσετε ένα φράγμα 100% χωρίς τρύπες πριν από την επίπεδη συσκευασία.

5. Στρατηγικές εφαρμογές σε όλη την αλυσίδα εφοδιασμού ορυκτών

Οι δομές ξηρού όγκου FBE χρησιμεύουν ως κρίσιμοι κόμβοι αποθήκευσης σε πολλούς βιομηχανικούς τομείς:

• Εξόρυξη και επεξεργασία μεταλλευμάτων:Αποθήκευση επεξεργασμένων ορυκτών συμπυκνωμάτων, θρυμματισμένων αποθεμάτων ουράς μεταλλεύματος, βαρίτη, μπεντονίτη και αργίλου καολίνη πριν από τη μεταφορά ή τη διύλιση.

• Τερματικά τσιμέντου και εργοστάσια έτοιμου μίγματος:Λειτουργούν ως σιλό αποθήκευσης χύδην τσιμέντου υψηλής χωρητικότητας. Τα αρθρωτά βιδωμένα πάνελ επιτρέπουν σε αυτά τα σιλό να μεταφέρονται εύκολα σε εμπορευματοκιβώτια, να αποστέλλονται σε όλο τον κόσμο και να κατασκευάζονται γρήγορα σε απομακρυσμένες περιοχές ανάπτυξης.

• Βρόχοι αποθείωσης καυσαερίων (FGD):Διατήρηση χύδην αποθεμάτων ασβεστόλιθου ή κονιοποιημένου ασβεστόλιθου που χρησιμοποιούνται σε περιβαλλοντικά μηχανήματα πλύσης σε επιχειρήσεις κοινής ωφέλειας με καύση άνθρακα.

• Ισορροπία ιπτάμενης τέφρας και στάχτης βυθού:Διαχείριση της ξηρής δέσμευσης και συγκράτησης υποπροϊόντων τέφρας από λέβητες σταθμών ηλεκτροπαραγωγής πριν από την εμπορική επαναχρησιμοποίηση στην κατασκευή σκυροδέματος.

Μεγιστοποίηση ROI υποδομής ξηρού όγκου

Για μηχανικούς ορυχείων, χειριστές εργοστασίων τσιμέντου και εργολάβους EPC βιομηχανικών υποδομών που θέλουν να βελτιστοποιήσουνΑπόδοση επένδυσης (ROI), τοΒιδωμένο σιλό ορυκτού χάλυβα FBEείναι η οριστική επιλογή ενεργητικού για το 2026. Χρησιμοποιώντας μια αρθρωτή μέθοδο συναρμολόγησης από πάνω προς τα κάτω με συγχρονισμένα υδραυλικά συστήματα ανύψωσης, αυτά τα σιλό κατασκευάζονται εξ ολοκλήρου από το επίπεδο του εδάφους. Αυτό εξαλείφει την ανάγκη για σκαλωσιές σε μεγάλο υψόμετρο, ενοικιάσεις γερανών ή πιστοποιημένους συγκολλητές πεδίου, μειώνοντας τα χρονοδιαγράμματα εγκατάστασης έως και60%. Με την εξάλειψη της βαριάς θεμελίωσης και της μακράς ωρίμανσης του σκυροδέματος και παρέχοντας μια εύκαμπτη, ανθεκτική στη θραύση εναλλακτική λύση στις γυάλινες επενδύσεις, η τεχνολογία FBE εξασφαλίζει ασφαλή, συνεχή και χαμηλής συντήρησης διαχείριση ξηρού όγκου ορυκτών για λειτουργική διάρκεια ζωής που υπερβαίνει30 χρόνια.

Αυτήν τη στιγμή σχεδιάζετε μια εγκατάσταση αποθήκευσης εξόρυξης, σχεδιάζετε μια επέκταση τερματικού τσιμέντου ή αναβαθμίζετε ένα σύστημα δοσομέτρησης χημικών FGD και θα θέλατε μια λεπτομερή τεχνική πρόταση που περιλαμβάνει υπολογισμούς δομικού ωφέλιμου φορτίου, δεδομένα δοκιμών διάτμησης και μηχανικά σχέδια για τον όγκο των ορυκτών σας;
