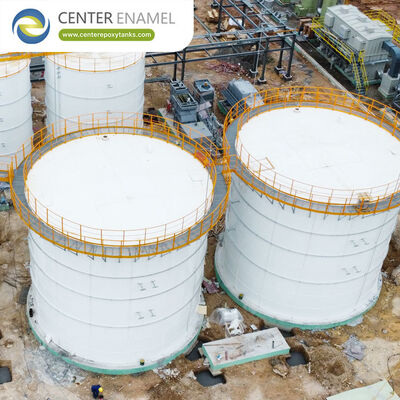

FBE Mineral Silos: Advanced Modular Engineering for High Wear Dry Bulk and Aggregate Storage

Στους τομείς της παγκόσμιας εξόρυξης, της μεταλλουργίας και της βαριάς βιομηχανικής επεξεργασίας, η αποθήκευση χύδην συμπυκνωμάτων ορυκτών, ακατέργαστων μεταλλευμάτων και θρυμματισμένων λίθων παρουσιάζει επιθετικές φυσικές και μηχανικές προκλήσεις. Υλικά όπωςβωξίτης, συμπυκνώματα χαλκού, σκόνη σιδηρομεταλλεύματος, γύψος και ανθρακικό ασβέστιοείναι εξαιρετικά πυκνά και εξαιρετικά λειαντικά.

Κατά τη διάρκεια των κύκλων φόρτωσης με βαρύτητα και πνευματικής πλήρωσης υψηλής ταχύτητας, αυτά τα βαριά ορυκτά σωματίδια λειτουργούν ως σταθεροί μικροκόφτες στα τοιχώματα του δοχείου συγκράτησης. Επιπλέον, πολλά ορυκτά είναι εξαιρετικάυγροσκοπικός(ευαίσθητο στην υγρασία); Οποιαδήποτε έκθεση στην υγρασία του περιβάλλοντος ή στην ατμοσφαιρική συμπύκνωση προκαλεί ταχεία εμφύσηση του προϊόντος, «γέφυρα» και σοβαρά δομικά μπλοκαρίσματα εκκένωσης.

Από το 2026,Βιδωμένα σιλό από χάλυβα Fusion Bonded Epoxy (FBE).—που κατασκευάζονται συχνά με χρήση δομικών πλαισίων Rolled, Tapered Panel (RTP)—έχουν καθιερωθεί ως το παγκόσμιο πρότυπο προμηθειών για την αποθήκευση ορυκτών χύδην. Συνδυάζοντας την υψηλή αντοχή εφελκυσμού του ανθρακούχου χάλυβα με ένα προηγμένο, μοριακά διασυνδεδεμένο πολυμερές κέλυφος, τα σιλό FBE προσφέρουν απαράμιλλη αντοχή στην τριβή, απομόνωση υγρασίας και αξιοπιστία ασφάλειας ζωής.

1. Τι είναι ένα ορυκτό σιλό FBE;

Ένα ορυκτό σιλό FBE είναι μια αρθρωτή, υψηλής χωρητικότητας δομή περιορισμού ξηρού όγκου, συναρμολογημένη από πάνελ υψηλής ποιότητας από ανθρακούχο χάλυβα που είναι εργοστασιακά επικαλυμμένα με μια θερμοσκληρυνόμενη εποξειδική ρητίνη υψηλής απόδοσης.

Σε αντίθεση με τα παραδοσιακά υγρά χρώματα που εφαρμόζονται στο πεδίο, τα οποία είναι πολύ ευάλωτα σε γρατσουνιές, μικροτρύπες και ανομοιόμορφη εφαρμογή κατά την κατασκευή του πεδίου,Fusion Bonded Epoxyη διαδικασία εκτελείται υπό αυστηρούς ποιοτικούς ελέγχους εργοστασίων. Οι πλάκες από ανθρακούχο χάλυβα υποβάλλονται σε αμμοβολή σε σχεδόν λευκό φινίρισμα (Sa 2.5 / SSPC-SP10), προθερμαίνεται σε θερμοκρασίες μεταξύ180°C και 230°Cκαι ψεκάζεται ηλεκτροστατικά με ξηρή σκόνη πολυμερούς. Η σκόνη λιώνει, ρέει και διασυνδέεται χημικά μέσα σε έναν αυτοματοποιημένο φούρνο σκλήρυνσης για να σχηματίσει ένα αδιαχώριστο προστατευτικό φράγμα μόνιμα συνδεδεμένο με το χαλύβδινο υπόστρωμα. Αυτό δημιουργεί μια εσωτερική επένδυση υψηλής πυκνότητας, λεία από γυαλί, σχεδιασμένη να αντέχει τη συνεχή τριβή, την κρούση και το μεγάλο βάρος υλικού.

2. Τεχνική απόδοση: Καταστροφική κρούση και λειαντική φθορά

Τα ορυκτά σιλό αντιμετωπίζουν σκληρές μηχανικές παραμέτρους που διαφέρουν δραστικά από την αποθήκευση υγρού νερού. Η τεχνολογία FBE χειρίζεται αυτές τις επιθετικές δυνάμεις ξηρού όγκου μέσω πολλών κρίσιμων μετρήσεων σχεδιασμού:

Ανώτερη αντοχή στην τριβή και σκληρότητα

Κατά τη διάρκεια των κύκλων πνευματικής πλήρωσης υψηλής πίεσης ή εκκένωσης ιμάντα μεταφοράς, βαριά σωματίδια ορυκτών γλιστρούν στα τοιχώματα του σιλό υπό τεράστια πίεση. Τα τυπικά υγρά εποξειδικά συστήματα ή τα συστήματα βαφής πολυουρεθάνης χαράζουν εύκολα, ξεφλουδίζουν και απογυμνώνονται, εκθέτοντας τον ακατέργαστο χάλυβα σε ατμοσφαιρική οξείδωση και επιταχυνόμενη δομική φθορά. Το FBE διαθέτει μια σκληρή, εξαιρετικά ανθεκτική στις γρατσουνιές μοριακή δομή, σχεδιασμένη ειδικά για ξηρή τριβή. Για ζώνες εξαιρετικά υψηλής φθοράς, όπως η κάτω χοάνη ή οι πλάκες εκτροπέα εισαγωγής, το FBE λειτουργεί άψογα παράλληλα με τις επενδύσεις τοπικής φθοράς ή τις πλάκες θυσιαστικής τριβής.

Ευελιξία και ανθεκτικότητα σε κρούση πάνω από εύθραυστα γυάλινα επένδυση

Ενώ οι επενδύσεις από υαλοειδές γυαλί (Glass-Fused-to-Steel) προσφέρουν εξαιρετική σκληρότητα επιφάνειας, είναι εγγενώς εύθραυστες. Μπορούν να σπάσουν, να θρυμματιστούν ή να σπάσουν μικροσκοπικά όταν υποβληθούν σε βαριές μηχανικές κρούσεις—όπως μεγάλα κομμάτια μεταλλεύματος που προσκρούουν σε τοίχο, δομικές δονήσεις από δονητές κάδων βαρέως τύπου ή σεισμικές βάρδιες φόρτωσης. Το FBE είναι ένα εύκαμπτο θερμοσκληρυνόμενο πολυμερές που κάμπτεται δυναμικά δίπλα στο χαλύβδινο πάνελ, παρέχοντας ανώτερη αντίσταση στα τσιπ και στη θραύση κάτω από έντονο φυσικό σοκ.

Προηγμένη περιτύλιξη άκρων και προστασία αρμών

Επειδή τα βιδωτά σιλό ορυκτών υπόκεινται σε συνεχείς κύκλους δυναμικής διαστολής και συστολής κατά την πλήρωση και το τράβηγμα, η ακεραιότητα των δομικών αρμών είναι πρωταρχικής σημασίας. Το FBE χρησιμοποιεί μια ηλεκτροστατική μέθοδο εφαρμογής "σκόνη σε σκόνη" που τυλίγεται εντελώς γύρω από αιχμηρές άκρες του πίνακα και μέσα στις οπές των μπουλονιών. Αυτό εξαλείφει τις κύριες θέσεις όπου η διάβρωση από τις ρωγμές ή η δομική σκουριά ξεκινά συνήθως κάτω από το βάρος του συσκευασμένου υλικού.

Προώθηση μαζικής ροής και κατά της πρόσφυσης

Οι λεπτές ορυκτές σκόνες είναι πολύ επιρρεπείς σε συνεκτική «γέφυρα» ή «τρύπα αρουραίων» μέσα σε έναν κώνο χοάνης, διαταράσσει το αυτοματοποιημένο ρεύμα εκκένωσης και δημιουργώντας επικίνδυνες ασύμμετρες δυνάμεις φόρτισης στη δομή. Η γυαλιστερή, εξαιρετικά λεία εσωτερική επιφάνεια μιας δεξαμενής FBE μειώνει τον συντελεστή τριβής του τοίχου. Αυτό το λείο φινίρισμα δρα ως φυσικός προαγωγέας ροής, αποθαρρύνοντας τη συσσώρευση σκόνης κατά μήκος των τοιχωμάτων του σιλό και εξασφαλίζοντας ένα προβλέψιμο, συνεχές μοτίβο εκκένωσης μάζας πρώτης εισόδου, πρώτης εξόδου (FIFO).

3. Πίνακας σύγκρισης: FBE έναντι οπλισμένου σκυροδέματος έναντι γυαλιού-συντηγμένο σε χάλυβα (GFS)

4. Πρότυπα μηχανικού σχεδιασμού και συμμόρφωση ξηρού όγκου

Για την ικανοποίηση αυστηρών κριτηρίων πολιτικού μηχανικού, τους κανονισμούς εξόρυξης και την υιοθέτηση αυστηρών διεθνών οθονών υποβολής προσφορών, κορυφαίας ποιότητας σιλό ορυκτών FBE—όπως αυτά που κατασκευάζονται από παγκόσμιους ηγέτες όπωςΚεντρικό σμάλτο (Τεχνολογία Shijiazhuang Zhengzhong)— συμμορφώνονται με τους ακόλουθους διεθνείς κώδικες:

1. AWWA D103-19 (Ενότητα 12.6):Το παγκόσμιο πρότυπο αναφοράς για κατασκευές αποθήκευσης από βιδωμένο ανθρακούχο χάλυβα με επίστρωση εργοστασίου, που επαληθεύει τους δομικούς υπολογισμούς έναντι της τάσης στεφάνης, της συμπίεσης και των προφίλ δυναμικής πίεσης ξηρού όγκου.

2. ISO 28765:2016:Διέπουν το πάχος επίστρωσης υψηλής απόδοσης, τις δοκιμές ποιότητας και τις παραμέτρους μηδενικής ασυνέχειας για βιομηχανικό περιορισμό με βίδες.

3. ASCE 7-22 / Ευρωκώδικας 3 (Μέρος 4-1):Ειδικά δομικά κριτήρια σχεδιασμού για σιλό, διασφαλίζοντας ότι τα αρθρωτά πάνελ υπολογίζουν με ακρίβεια για ασύμμετρα φορτία υψηλής πυκνότητας, εσωτερικές πιέσεις κενού κατά την ταχεία εκφόρτιση και εξωτερικά φορτία ανέμου έως250 km/h— κρίσιμο για εκτεθειμένες παράκτιες διατάξεις.

4. Εργοστασιακός Ποιοτικός Έλεγχος ISO 9001:Διασφάλιση ότι κάθε πίνακας υποβάλλεται σε ηλεκτρονικό υψηλής τάσηςΔοκιμή διακοπών (συνήθως $geq 1100text{V}$)για να επαληθεύσετε ένα φράγμα 100% χωρίς τρύπες πριν από την επίπεδη συσκευασία και την αποστολή.

5. Στρατηγικές εφαρμογές σε όλη την αλυσίδα εφοδιασμού ορυκτών

Οι δομές ξηρού όγκου FBE χρησιμεύουν ως κρίσιμοι κόμβοι αποθήκευσης σε πολλούς βιομηχανικούς τομείς:

• Εξόρυξη και επεξεργασία μεταλλευμάτων:Αποθήκευση επεξεργασμένων ορυκτών συμπυκνωμάτων, θρυμματισμένων αποθεμάτων ουράς μεταλλεύματος, βαρίτη, μπεντονίτη και αργίλου καολίνη πριν από τη μεταφορά ή τη διύλιση.

• Τερματικά τσιμέντου και εργοστάσια έτοιμου μίγματος:Χρησιμεύουν ως σιλό αποθήκευσης χύδην τσιμέντου, σκωρίας και ιπτάμενης τέφρας υψηλής χωρητικότητας. Τα αρθρωτά βιδωμένα πάνελ επιτρέπουν σε αυτά τα σιλό να μεταφέρονται εύκολα σε εμπορευματοκιβώτια, να αποστέλλονται σε όλο τον κόσμο και να κατασκευάζονται γρήγορα σε απομακρυσμένες περιοχές ανάπτυξης.

• Βρόχοι αποθείωσης καυσαερίων (FGD):Διατήρηση χύδην αποθεμάτων ασβεστόλιθου ή κονιοποιημένου ασβεστόλιθου που χρησιμοποιούνται σε μηχανές πλύσης περιβάλλοντος σε επιχειρήσεις ηλεκτρικής ενέργειας με καύση άνθρακα.

• Κατασκευή γυαλιού και κεραμικών:Διαχείριση του περιορισμού της πρώτης ύλης πυριτικής άμμου υψηλής καθαρότητας, άστρου και τάλκη, όπου η απόλυτη προστασία από την υγρασία είναι υποχρεωτική.

Μεγιστοποίηση ROI υποδομής ξηρού όγκου

Για μηχανικούς ορυχείων, χειριστές εργοστασίων και εργολάβους EPC βιομηχανικών υποδομών που θέλουν να βελτιστοποιήσουνΑπόδοση επένδυσης (ROI), τοΣιλό ορυκτού από βιδωμένο χάλυβα FBEείναι η οριστική επιλογή ενεργητικού για το 2026. Χρησιμοποιώντας μια αρθρωτή μέθοδο συναρμολόγησης από πάνω προς τα κάτω με συγχρονισμένα υδραυλικά συστήματα ανύψωσης, αυτά τα σιλό κατασκευάζονται εξ ολοκλήρου από το επίπεδο του εδάφους. Αυτό εξαλείφει την ανάγκη για σκαλωσιές σε μεγάλο υψόμετρο, ενοικιάσεις γερανών ή πιστοποιημένους συγκολλητές πεδίου, μειώνοντας τα χρονοδιαγράμματα εγκατάστασης έως και60%. Με την εξάλειψη της βαριάς θεμελίωσης και της μακράς ωρίμανσης του σκυροδέματος και παρέχοντας μια εύκαμπτη, ανθεκτική στη θραύση εναλλακτική λύση στις γυάλινες επενδύσεις, η τεχνολογία FBE εξασφαλίζει ασφαλή, συνεχή και χαμηλής συντήρησης διαχείριση ξηρών ορυκτών χύδην για λειτουργική διάρκεια ζωής που υπερβαίνει30 χρόνια.

Αυτήν τη στιγμή σχεδιάζετε μια εγκατάσταση αποθήκευσης εξόρυξης, σχεδιάζετε μια επέκταση τερματικού τσιμέντου ή αναβαθμίζετε μια μονάδα επεξεργασίας ορυκτών και θα θέλατε μια λεπτομερή τεχνική πρόταση που περιλαμβάνει υπολογισμούς δομικού ωφέλιμου φορτίου, δεδομένα δοκιμών διάτμησης και μηχανικά σχέδια για τον όγκο ορυκτών σας;
