Πρωταρχικά και δευτερογενή συστήματα σφράγισης για κυμαινόμενες δεξαμενές οροφής με 6061-T6 αλουμινένιο πλαίσιο, αντίσταση στον άνεμο 120 mph και διάρκεια ζωής 50+ ετών

Στην εφοδιαστική χύδης υγρού πετρελαίου, στις εργασίες σταθμών διύλισης και στην αποθήκευση πτητικών χημικών ουσιών, η μεγιστοποίηση της καταστολής του ατμού είναι βασική λειτουργική και περιβαλλοντική εντολή.Για δεξαμενές αποθήκευσης πάνω από το έδαφος που χρησιμοποιούν συστήματα εσωτερικής πλωτής οροφής (IFR) ή εξωτερικής πλωτής οροφής (EFR),ο χώρος περιφέρειας ̇ το δακτυλιοειδές κενό μεταξύ της εξωτερικής περιμέτρου του πλωτού καταστρώματος και του κάθετου τοιχώματος του κελύφους της δεξαμενής ̇ αποτελεί την κύρια διαδρομή για την εξάτμιση του προϊόντος και την απόδραση των πτητικών οργανικών ενώσεων (VOC).

Για να αποφευχθεί η απώλεια ατμού, να σταθεροποιηθεί η εσωτερική ατμόσφαιρα και να διασφαλιστεί η αυστηρή συμμόρφωση με τις εντολές καθαρού αέρα, οι μηχανικοί υποδομών χρησιμοποιούν ένα πλαίσιο απομόνωσης δύο σταδίων:Πρωταρχικά και δευτερογενή συστήματα σφραγίδωσηςΕργαζόμενοι από κοινού, αυτά τα μηχανικά μέσα διευκολύνουν τις παρατυπίες του κελύφους της δεξαμενής κατά τη διάρκεια της κατακόρυφης διαμετακόμισης, διατηρώντας παράλληλα ένα συνεχές, στενό από αέριο φράγμα.

• Σύστημα κύριας σφραγίδας:Τοποθετείται απευθείας στην ή αμέσως πάνω από την επιφάνεια του υγρού και λειτουργεί ως φραγμός βάσης.Η κύρια λειτουργία του είναι να εμποδίζει τον όγκο του ατμού υδρογονανθράκων που αναβοσβήνει να διαφύγει από την υγρή φάση.
• Δευτερογενές σύστημα σφραγίδας:Εγκαθιδρύεται ακριβώς πάνω από την κύρια σφραγίδα κατά μήκος του ανώτερου περιθωρίου του πλωτού καταστρώματος.Επενδύσεις σε ηλεκτρικό ρεύμα, ενώ προστατεύει τον κύριο μηχανισμό από τα ατμοσφαιρικά συντρίμμια, το νερό της βροχής και τα ρεύματα του ανέμου.

Οι φορείς εκμετάλλευσης τερματικών σταθμών επιλέγουν τύπους πρωτογενών σφραγίδων με βάση τη διατηρούμενη χημική σύνθεση, τις διακυμάνσεις της εσωτερικής πίεσης της δεξαμενής και τα κριτήρια του προϋπολογισμού κεφαλαίου:

Βιομηχανικό πρότυπο για την αποθήκευση βαρέος αργού πετρελαίου σε διυλιστήρια.Αποτελείται από μια σειρά επικαλυπτόμενων πλακών παπουτσιών από γαλβανισμένο ή ανοξείδωτο χάλυβα που κρατούνται επίπεδες κατά το τοίχωμα του κελύφους της δεξαμενής από ένα μηχανικό σύστημα σύνδεσης ψαλίδι με ελατήριο ή αντιβαρύνσειςΈνα συνεχώς επικαλυμμένο υφάστιο που εμποδίζει την ατμόσφαιρα (κίτρινη κουρτίνα) σφραγίζει το διάστημα μεταξύ του παπουτσιού και της πλωτής επιφάνειας της οροφής.

Πλεονέκτημα:Προσφέρει εξαιρετική δομική αντοχή και παραμένει εξαιρετικά σταθερή σε ευρύ εύρος θερμοκρασιών, με διάρκεια ζωής που υπερβαίνει συχνά τα 25 έτη.

Αυτές οι σφραγίδες διαθέτουν ένα ανθεκτικό σε χημικές ουσίες, ανθεκτικό σε πολυουρεθάνιο ή νάιλον, δέρμα γεμάτο με υδρογονανθράκιο υγρού χαμηλής ιξώδους ή ειδικό απόσταγμα.Τοποθετούνται απευθείας σε επαφή με την επιφάνεια του υγρού προϊόντος.

Πλεονέκτημα:Η υδροστατική πίεση του εσωτερικού υγρού προκαλεί τον περίβλημα να προσαρμόζεται σφιχτά στις ακανόνιστες επιφάνειες του κελύφους, εξαλείφοντας εντελώς τις τσέπες ατμού κάτω από την σφραγίδα.

Αποτελείται από πυρήνες αφρού πολυουρεθάνου ανοιχτών ή κλειστών κυττάρων που περιβάλλονται από ένα συνεχές ελαστομερικό περιβλήμα πολυμερούς.που βασίζεται στη μνήμη υλικού για την άσκηση συνεχούς εξωτερικής πίεσης κατά του κελύφους της δεξαμενής.

Πλεονέκτημα:Υψηλής οικονομικής απόδοσης και απλής εγκατάστασης κατά τη διάρκεια αναβάθμισης δεξαμενών, καθιστώντας την δημοφιλή επιλογή για εσωτερικές πλωτές στέγες.

Οι δευτερεύουσες σφραγίδες είναι συνήθως τοποθετημένες στην πλάτη και βασίζονται σε ευέλικτα ελαστομερή υλικά για τη διατήρηση της συνεχούς δράσης σκούπισσης κατά του τοίχου της δεξαμενής.

• Μηχανικές σφραγίδες σκούπισης:Κατασκευάζεται από παχιά, ευέλικτα ελαστομερή λεπίδες (πολυουρεθάνιο, Viton ή Buna-N) ενισχυμένες με πλακέτες υποστήριξης από ατσάλι.δύναμη επαφής με γωνία, φυσικά ξύνοντας το υπολειμματικό φιλμ του προϊόντος πίσω στη δεξαμενή.
• Εφοδιασμένο με παπούτσια vs. Εφοδιασμένο με γωνία:Ενώ οι δευτερεύουσες σφραγίδες που είναι τοποθετημένες στην επιφάνεια εκτείνονται σε όλο τον δακτυλικό χώρο για να καλύψουν τόσο την κύρια σφραγίδα όσο και την επιφάνεια του καταστρώματος,Συγκροτήματα που τοποθετούνται στο παπούτσι και τοποθετούνται απευθείας στην κορυφή ενός πρωτογενούς μηχανικού παπουτσιούΟι σχεδιασμοί που είναι τοποθετημένοι στην επιφάνεια παρέχουν ανώτερη προστασία επειδή προστατεύουν ολόκληρο τον κύριο περίβλημα από την εξωτερική ατμόσφαιρα.

Για να δικαιολογηθούν οι κεφαλαιακές δαπάνες (CAPEX) αναβάθμισης σε υψηλής απόδοσης διαμόρφωση κύριας-δευτερογενούς σφραγίδας, οι μηχανικοί τερματικών υπολογίζουν τις προβλεπόμενες απώλειες σφραγίδας όρθιου πέλματος.Σύμφωνα με το Αμερικανικό Ινστιτούτο Πετρελαίου (Πίνακας 19 του MPMS.1), οι εξατμιστικές απώλειες από τις σφραγίδες περιστροφής μοντελοποιούνται μέσω μη γραμμικής διακυμάνσεως που εξαρτάται από την ταχύτητα.

Για να περάσει τις δημοτικές επιθεωρήσεις καθαρού αέρα, να περάσει τους περιβαλλοντικούς δημόσιους ελέγχους και να περάσει τις διεθνείς προεκλογικές οθόνες του έργου του τερματικού σταθμού,Οι συστοιχίες πλωτών σφραγίδων οροφής πρέπει να συμμορφώνονται αυστηρά με τα παγκόσμια μηχανικά πλαίσια:

1. Πρότυπο API 650, προσάρτημα Γ και προσάρτημα Η:Οι οριστικές διεθνείς κατευθυντήριες γραμμές που υπαγορεύουν τη δομική κατασκευή, τις ελάχιστες επιτρεπόμενες επιρροές,και ειδικά όρια μέτρησης δακτυλικών κενών για εξωτερικές και εσωτερικές διαμορφώσεις πλωτής οροφής.
2. Μέθοδος EPA 21 / NSPS Kb:Για τις δευτερεύουσες σφραγίδες σε ασταθή περιουσιακά στοιχεία,Οι κανονισμοί υπαγορεύουν ότι κανένα ατομικό κενό μεταξύ της λεπίδας σφραγίδας και του κελύφους της δεξαμενής δεν μπορεί να υπερβαίνει 1/8 ίντσες (3.2 mm), και η σωρευτική έκταση όλων των κενών που υπερβαίνουν το 1/8 ίντσες δεν πρέπει να υπερβαίνει το 1,0 τετραγωνικών ίντσες ανά μέτρο διάμετρος δεξαμενής.
3. ISO 28765 / AWWA D103:Κανονισμός για την ενσωμάτωση των πλωτών πλαισίων στέγης μέσα σε εργοστασιακά επενδυμένα περιουσιακά στοιχεία αποθήκευσης.

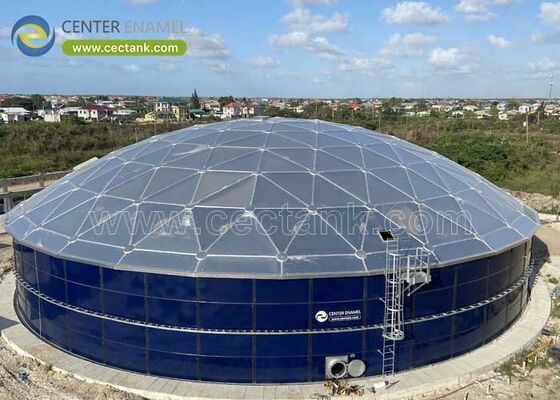

Ακόμη και οι πιο ανθεκτικές λεπίδες δευτερογενών σκουπιδιών αντιμετωπίζουν μακροπρόθεσμη υποβάθμιση όταν εκτίθενται άμεσα στις περιβαλλοντικές καιρικές συνθήκες, το όζον και την υπεριώδη ακτινοβολία σε ανοιχτές εγκαταστάσεις.Για τη μεγιστοποίηση της διάρκειας ζωής των φώκιων και τη μείωση των λειτουργικών δαπανών των εγκαταστάσεων (OPEX), οι σύγχρονες προδιαγραφές υποδομής συνδυάζουν την εσωτερική πλωτή στέγη και το δίκτυο διπλής σφραγίδας της με ένα αυτόνομοΓεωδεδική οροφή θόλου από αλουμίνιο.

Κατά την αξιολόγηση παγκόσμιων προμηθευτών για αυτά τα ολοκληρωμένα συστήματα, οι ομάδες προμηθειών μηχανικής δίνουν προτεραιότητα σε κατασκευαστές με προηγμένες δυνατότητες κατασκευής και βαθύ χαρτοφυλάκιο εκτέλεσης έργων.Οι καινοτόμοι της βιομηχανίας παρέχουν πλήρως συμμορφούμενες λύσεις συνδυάζοντας την αυτοματοποιημένη ακρίβεια εργοστασίου με εκτεταμένες διεθνείς πιστοποιήσεις.

Προστατεύοντας το εσωτερικό πλαίσιο της σφραγίδας από τη βροχή, τα χιονισμένα φορτία και την άμεση έκθεση στον ήλιο, ο θόλος αλουμινίου εξαλείφει τον κίνδυνο υπεριώδους ακτινοβολίας και τον κίνδυνο συσσώρευσης πρωτογενούς νερού σφραγίδας.Αυτό το βελτιστοποιημένο σύστημα διατηρεί μια εξαιρετικά σταθερή, περιβάλλον χωρίς στήλες, επιτρέποντας στις πρωτογενείς και δευτερογενείς σφραγίδες να παρέχουν υψηλής απόδοσης καταστολή ατμών για διάρκεια ζωής άνω των 30 έως 50 ετών.
