Δεξαμενή Αποθήκευσης Πάνελ Ο Ολοκληρωμένος Οδηγός για Αρθρωτές Δεξαμενές Πάνελ

Μια δεξαμενή αποθήκευσης πάνελ είναι ένα αρθρωτό δοχείο που συναρμολογείται από εργοστασιακά κατασκευασμένα χαλύβδινα πάνελ που βιδώνονται μεταξύ τους στον χώρο εγκατάστασης με αρμούς με φλάντζες και συνδετήρες υψηλής αντοχής. Δήμοι, εργοστάσια, αγροκτήματα και μεταλλευτικές επιχειρήσεις επιλέγουν δεξαμενές πάνελ όταν χρειάζονται μεγάλη χωρητικότητα υγρών χωρίς εξοπλισμό συγκόλλησης, συνεργεία βαφής στο εργοτάξιο ή μακροχρόνια προγράμματα ωρίμανσης. Οι παραδοσιακές εναλλακτικές δυσκολεύονται σε σύγκριση: το σκυρόδεμα που χύνεται επιτόπου απαιτεί εβδομάδες ωρίμανσης και εξακολουθεί να ραγίζει και να διαρρέει, ενώ οι δεξαμενές από ανθρακούχο χάλυβα που συγκολλώνται στο εργοτάξιο απαιτούν εργασίες αμμοβολής και επικάλυψης των οποίων η ποιότητα εξαρτάται πλήρως από τις συνθήκες του εργοταξίου.

Η Center Enamel, ο πρώτος κατασκευαστής δεξαμενών Glass-Fused-to-Steel (GFS) στην Κίνα, κατασκευάζει δεξαμενές αποθήκευσης με αρθρωτά πάνελ από το 2008 και κατέχει σχεδόν 200 διπλώματα ευρεσιτεχνίας για υαλώματα. Οι δεξαμενές πάνελ της — σε GFS, εποξειδική συγκόλληση με τήξη (FBE), ανοξείδωτο χάλυβα και γαλβανισμένο χάλυβα — είναι πιστοποιημένες κατά ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS και FM, και έχουν εξαχθεί σε περισσότερες από 100 χώρες έως το 2023.

1. Τι είναι μια δεξαμενή αποθήκευσης πάνελ και πώς κατασκευάζεται;

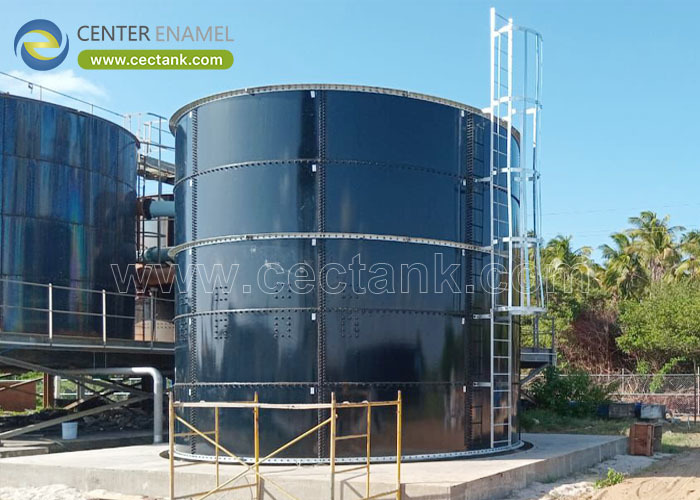

Μια δεξαμενή αποθήκευσης πάνελ είναι ένα αρθρωτό δοχείο του οποίου το περίβλημα, η οροφή και ο πυθμένας σχηματίζονται από τυποποιημένα χαλύβδινα πάνελ που συνδέονται με βίδες ποιότητας 8.8 και μηχανικά στεγανωτικά, συναρμολογούμενα δακτύλιο προς δακτύλιο σε προετοιμασμένο θεμέλιο.

· Εργοστασιακή κατασκευή: τα πάνελ κόβονται, γίνονται τρύπες, διαμορφώνονται, επικαλύπτονται και ωριμάζουν υπό έλεγχο εργοστασίου ISO 9001 — όχι σε λασπωμένο εργοτάξιο — έτσι το πάχος και η ποιότητα της επικάλυψης είναι επαναλαμβανόμενα σε κάθε πάνελ.

· Τέσσερα συστήματα υλικών: Glass-Fused-to-Steel ψημένο στους 820-930°C για πόσιμο νερό και διαβρωτικές χρήσεις. FBE για αποθήκευση λυμάτων και χημικών. Ανοξείδωτος χάλυβας 304/316/316L για φαρμακευτικές εφαρμογές και υψηλής καθαρότητας. Γαλβανισμένος εν θερμώ χάλυβας στους ~450°C για οικονομικές χρήσεις ξηρού και νερού.

· Αρθρωτή συναρμολόγηση: τα συνεργεία συναρμολογούν τα πάνελ με βίδες ποιότητας 8.8 ελεγχόμενες με ροπή και φλάντζες. Μια δεξαμενή 1.000 m³ συνήθως συναρμολογείται σε λίγες ημέρες με μικρά συνεργεία και χωρίς άδειες θερμών εργασιών.

· Τυποποιημένα αξεσουάρ: οι καταπακτές, οι φλάντζες, οι καταπακτές οροφής, οι σκάλες, οι πλατφόρμες, οι εξαεριστήρες και οι βάσεις αναδευτήρων βιδώνονται σε προκαθορισμένες θέσεις των πάνελ.

2. Γιατί οι δεξαμενές πάνελ υπερτερούν των εναλλακτικών από σκυρόδεμα και συγκολλητές;

Οι δεξαμενές πάνελ υπερτερούν σε ταχύτητα, έλεγχο ποιότητας και κόστος κύκλου ζωής επειδή η κρίσιμη εργασία — η επικάλυψη και η κατασκευή — γίνεται σε εργοστάσιο, όχι στο εργοτάξιο.

· Ταχύτητα κατασκευής: τα αρθρωτά πάνελ συναρμολογούνται 3-5 φορές ταχύτερα από τις χυτεύσεις σκυροδέματος και δεν χρειάζονται 28 ημέρες ωρίμανσης. Η συναρμολόγηση προχωρά παράλληλα με τις πολιτικές εργασίες.

· Ακεραιότητα επικάλυψης: οι επικαλύψεις GFS και FBE ωριμάζουν σε φούρνο και ελέγχονται με υψηλή τάση 100% στο εργοστάσιο, εξαλείφοντας τις τρύπες που ταλανίζουν τις βαφές που εφαρμόζονται στο εργοτάξιο σε συγκολλητές δεξαμενές.

· Επεκτασιμότητα και μετατόπιση: η κατασκευή με πάνελ επιτρέπει στους ιδιοκτήτες να αυξήσουν τη χωρητικότητα προσθέτοντας δακτυλίους ή να μετατοπίσουν ολόκληρη τη δεξαμενή — κάτι αδύνατο για χυτά σκυροδέματα ή συγκολλητές μονολίθους.

· Οικονομία κύκλου ζωής: με διάρκεια ζωής GFS 30-50 ετών και χωρίς κύκλους επαναβαφής, το συνολικό κόστος ιδιοκτησίας υπολείπεται του σκυροδέματος (συνεχής επισκευή) και του επικαλυμμένου συγκολλητού χάλυβα (επαναβαφή κάθε 5-10 χρόνια).

3. Πώς να επιλέξετε το σωστό υλικό και μέγεθος πάνελ

Η επιλογή υλικού ακολουθεί το αποθηκευόμενο υγρό. Το μέγεθος ακολουθεί τη ζήτηση της διαδικασίας. Και οι δύο αποφάσεις πρέπει να υποστηρίζονται από πιστοποιημένη μηχανική.

· Πόσιμο νερό: προσδιορίστε πιστοποιημένα πάνελ GFS NSF/ANSI 61 και WRAS, σχεδιασμένα σύμφωνα με το AWWA D103-09, με πρόσβαση στην οροφή και εξαερισμό σύμφωνα με την τυπική πρακτική.

· Λύματα και λάσπη: τα πάνελ FBE ή GFS αντέχουν στο υδρόθειο και στο μεταβλητό pH. Το ISO 28765 διέπει την ποιότητα υάλωσης για αυτές τις χρήσεις.

· Υγρά υψηλής καθαρότητας και χημικά: τα πάνελ από ανοξείδωτο χάλυβα 304/316/316L παρέχουν μια αδρανή, γυαλισμένη επιφάνεια για διαδικασίες τροφίμων, ποτών και φαρμακευτικών προϊόντων (διαθέσιμες επιλογές συμβατές με LFGB).

· Εύρος χωρητικότητας: η αρθρωτή γεωμετρία πάνελ καλύπτει από 20 m³ έως πάνω από 20.000 m³. Σχέδια επαληθευμένα με FEA (Ανάλυση Πεπερασμένων Στοιχείων) προσαρμόζονται σε φορτία ανέμου, σεισμού και χιονιού για την τοποθεσία του έργου.

Μηχανική Διασφάλιση

Κάθε δεξαμενή αποθήκευσης πάνελ Center Enamel παραδίδεται με δομικούς υπολογισμούς βασισμένους σε FEA, πιστοποιητικά επικάλυψης, διαδικασίες βιδώματος ελεγχόμενες με ροπή και επιλογές επίβλεψης συναρμολόγησης υπό συστήματα διαχείρισης ISO 9001 και ISO 45001, σύμφωνα με τις απαιτήσεις AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 και NFPA.

Συχνές Ερωτήσεις (FAQ)

Τι είναι μια δεξαμενή αποθήκευσης πάνελ;

Μια δεξαμενή αποθήκευσης πάνελ είναι μια αρθρωτή δεξαμενή κατασκευασμένη από εργοστασιακά επικαλυμμένα χαλύβδινα πάνελ που βιδώνονται μεταξύ τους στο εργοτάξιο με αρμούς με φλάντζες. Δεν απαιτεί συγκόλληση ή βαφή στο εργοτάξιο, συναρμολογείται σε λίγες ημέρες και μπορεί να επεκταθεί δακτύλιο προς δακτύλιο ή να μετατοπιστεί, με χωρητικότητες από 20 m³ έως πάνω από 20.000 m³.

Πόσο χρόνο χρειάζεται η εγκατάσταση μιας δεξαμενής πάνελ;

Οι περισσότερες δεξαμενές πάνελ συναρμολογούνται εντός μίας έως τριών εβδομάδων ανάλογα με τη χωρητικότητα — μια δεξαμενή GFS 1.000 m³ συνήθως συναρμολογείται σε λίγες ημέρες με ένα μικρό συνεργείο. Επειδή τα πάνελ βιδώνονται μεταξύ τους, δεν απαιτείται ωρίμανση σκυροδέματος, συγκόλληση ή επικάλυψη στο εργοτάξιο.

Ποιο υλικό πάνελ να επιλέξω;

Επιλέξτε GFS για πόσιμο νερό και διαβρωτικές χρήσεις (πιστοποιημένο NSF/ANSI 61), FBE για λύματα και χημικές χρήσεις, ανοξείδωτο χάλυβα 304/316/316L για εφαρμογές υψηλής καθαρότητας και γαλβανισμένο χάλυβα για οικονομική αποθήκευση νερού και ξηρών υλικών. Οι μηχανικοί της Center Enamel επιβεβαιώνουν την επιλογή σε σχέση με τη χημεία του υγρού σας.

Μπορούν οι δεξαμενές αποθήκευσης πάνελ να προσαρμοστούν;

Ναι. Η Center Enamel προσαρμόζει τη διάμετρο, το ύψος, τον τύπο οροφής (κωνική, γεωδαιτικός θόλος, μεμβράνη) και τα αξεσουάρ — καταπακτές, φλάντζες, σκάλες, πλατφόρμες, αναδευτήρες — σε κάθε έργο, με επαλήθευση FEA για τοπικά φορτία ανέμου και σεισμού.

·
