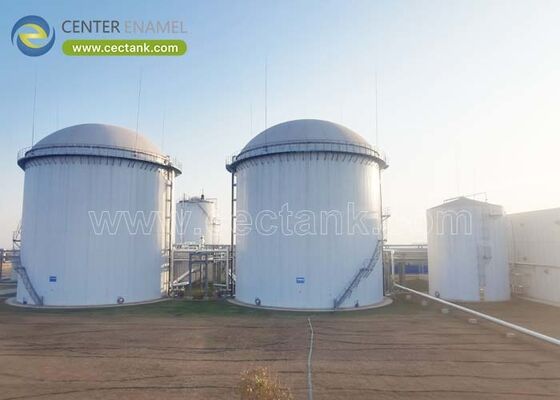

Εξαγωγέας Αναερόβιων Αντιδραστήρων Υαλώδους Επίστρωσης: Τι Αποστέλλεται, Τι Ταξιδεύει και Τι Φτάνει Έτοιμο

Οι αναερόβιοι αντιδραστήρες είναι μεγάλοι και τα μεγάλα δοχεία διεργασιών είναι ακριβά στη μεταφορά. Ένας συγκολλημένος δεξαμενή κατασκευασμένος σε διάμετρο που ταιριάζει σε ρυμουλκούμενο είναι ένας συμβιβασμός. Ένας κατασκευασμένος σε διάμετρο που η διεργασία πραγματικά επιθυμεί συνήθως δεν είναι καθόλου μεταφερόμενος χωρίς εξαιρετικές ρυθμίσεις μεταφοράς. Αυτός είναι ο σιωπηλός λόγος που η κοχλιωτή κατασκευή κυριαρχεί στην εξαγόμενη αναερόβια χωρητικότητα: ο αντιδραστήρας κατασκευάζεται από πλάκες που συσκευάζονται σε κοντέινερ, και το δοχείο που φτάνει μπορεί να είναι τόσο μεγάλο όσο απαιτεί η διεργασία αντί τόσο μεγάλο όσο επιτρέπει το οδικό δίκτυο. Για τους προγραμματιστές έργων σε αγορές χωρίς τοπική βάση κατασκευής, αυτή η διαφορά αποφασίζει αν ένα έργο είναι κατασκευάσιμο σε εμπορική κλίμακα.

Υαλώδης σε αυτό το πλαίσιο σημαίνει ένα υαλώδες υλικό που συντήκεται με χάλυβα σε θερμοκρασία 820-930 βαθμών Κελσίου, δίνοντας μια επιφάνεια αντιδραστήρα που είναι αδρανής στο πλούσιο σε θειούχα, ήπια όξινο περιβάλλον μέσα σε μια δεξαμενή. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) έχει εξάγει κοχλιωτούς αντιδραστήρες υαλώδους επίστρωσης σε περισσότερες από εκατό χώρες από το 2008 και κατέχει σχεδόν διακόσια διπλώματα ευρεσιτεχνίας υαλώδους επίστρωσης. Τα παρακάτω είναι το πρακτικό περιεχόμενο ενός πεδίου εξαγωγής: τι υπάρχει πραγματικά στα κουτιά, τι χαρτί ταξιδεύει μαζί τους και τι πρέπει να ισχύει στον χώρο πριν ανυψωθεί η πρώτη πλάκα.

1. Γιατί η Κοχλιωτή Κατασκευή Ταιριάζει σε Εξαγόμενους Αντιδραστήρες;

Ένας κοχλιωτός αντιδραστήρας αποστέλλεται ως κιτ εργοστασιακά τελειωμένων πλακών και εξαρτημάτων. Αυτό αλλάζει τρία πράγματα ταυτόχρονα: το κόστος μεταφοράς μειώνεται κατά μία τάξη μεγέθους σε σύγκριση με τη μεταφορά ενός υπερμεγέθους συγκολλημένου δοχείου, η συγκόλληση στον χώρο και ο σχετικός κίνδυνος ποιότητας εξαφανίζονται, και η συναρμολόγηση μπορεί να πραγματοποιηθεί από τοπικό συνεργείο υπό επίβλεψη αντί για εξειδικευμένη ομάδα συγκόλλησης.

• Μεταφορά με Εμπορευματοκιβώτια: Οι πλάκες συσκευάζονται σε διαστάσεις εμπορευματοκιβωτίων, οπότε ένας αντιδραστήρας οποιασδήποτε πρακτικής διαμέτρου μεταφέρεται ως τυπικό φορτίο αντί ως ασυνήθιστο φορτίο που απαιτεί συνοδείες, άδειες και ελέγχους διαδρομής.
• Εργοστασιακά Ελεγχόμενη Επίστρωση: Η συντηγμένη επίστρωση εφαρμόζεται και ελέγχεται στο εργοστάσιο σε θερμοκρασία 820-930 βαθμών Κελσίου. Δεν υπάρχει στάδιο επίστρωσης στον χώρο του οποίου η ποιότητα εξαρτάται από τον τοπικό καιρό, τις δεξιότητες ή τις συνθήκες προετοιμασίας της επιφάνειας.
• Χωρίς Συγκόλληση στον Χώρο: Η εξάλειψη της συγκόλλησης στο πεδίο αφαιρεί την ανάγκη για πιστοποιημένους συγκολλητές στον χώρο, αφαιρεί τη θερμική επεξεργασία μετά τη συγκόλληση και τη μη καταστροφική εξέταση στον χώρο, και αφαιρεί την πιο συνηθισμένη πηγή υπέρβασης του χρονοδιαγράμματος.
• Σταδιακή Παράδοση: Ένα εργοστάσιο που σχεδιάζεται σε φάσεις μπορεί να παραλάβει αντιδραστήρες σε φάσεις, οπότε το κεφάλαιο αναπτύσσεται καθώς χτίζεται η χωρητικότητα αντί για όλο μαζί κατά την οικονομική κλεισίματος.
• Αποσυναρμολόγηση και Μετατόπιση: Ένας κοχλιωτός αντιδραστήρας μπορεί να αποσυναρμολογηθεί και να επανασυναρμολογηθεί, κάτι που έχει σημασία για έργα σε μισθωμένη γη ή με καθορισμένη περίοδο παραχώρησης.

2. Τι Περιλαμβάνεται Πραγματικά σε ένα Πεδίο Εξαγωγής Προμήθειας;

Η προσφορά που φαίνεται φθηνότερη είναι συνήθως αυτή με το πιο λεπτό πεδίο. Ένα πλήρες πεδίο εξαγωγής καλύπτει το δοχείο, τις διεισδύσεις διεργασιών, την οροφή και το σύστημα αερίου, τις θερμικές προβλέψεις, την πρόσβαση και την ασφάλεια, και το πακέτο συναρμολόγησης - επειδή ένας αντιδραστήρας που φτάνει χωρίς τα δικά του ακροφύσια οργάνων ή εργαλεία συναρμολόγησης δεν είναι εξοικονόμηση.

• Κέλυφος και Οροφή: Συντηγμένες πλάκες για κάθε σειρά, αεροστεγής οροφή του καθορισμένου τύπου, και το πλήρες σετ κοχλιών με πιστοποιημένο από τον κατασκευαστή στεγανωτικό υλικό.
• Διεισδύσεις Διεργασιών: Σύνδεση εισόδου τροφοδοσίας, ανακυκλοφορίας και εξαγωγής, διεισδύσεις σωλήνα θέρμανσης ή εναλλάκτη θερμότητας, διεισδύσεις ακροφυσίου ανάμιξης, έξοδος αερίου, και θύρες δειγματοληψίας και οργάνων, όλα διαμορφωμένα στο εργοστάσιο.
• Διεπαφή Συστήματος Αερίου: Έξοδος αερίου με προβλέψεις συμπυκνωμάτων, συσκευή ανακούφισης πίεσης-κενού, φλογοπαγίδα όπου καθορίζεται, και η φλάντζα εξόδου γραμμής αερίου για να ταιριάζει με το σχέδιο του εργοστασίου.
• Θερμικά και Ανάμιξης Στοιχεία: Μόνωση και επένδυση όπου καθορίζεται, προβλέψεις θέρμανσης, και ο εξοπλισμός ανάμιξης ή οι διατάξεις στήριξής του, ανάλογα με τη συμφωνημένη διαίρεση προμήθειας.
• Πρόσβαση, Ασφάλεια και Συναρμολόγηση: Καταπακτές, εσωτερικές και εξωτερικές σκάλες, πλατφόρμες και χειρολισθήρες, συν το σύστημα ανύψωσης ή ανύψωσης, εγχειρίδιο συναρμολόγησης, εργαλεία και επίβλεψη.

3. Ποια Έγγραφα Χρειάζεται μια Αποστολή Αναερόβιου Αντιδραστήρα;

Οι αποστολές αντιδραστήρων εκτελωνίζονται με χαρτιά, και τα χαρτιά είναι προβλέψιμα. Αυτό που καθυστερεί τα έργα σπάνια είναι τα ίδια τα έγγραφα, αλλά η αναντιστοιχία μεταξύ του τι απαιτεί η πιστωτική επιστολή και του τι υπέθεσε ο εξαγωγέας ότι θα ήταν αποδεκτό.

• Εμπορικά Έγγραφα: Εμπορικό τιμολόγιο, λίστα συσκευασίας και πιστοποιητικό προέλευσης, με την ταξινόμηση HS επιβεβαιωμένη έναντι του δασμολογίου της εισάγουσας χώρας πριν από την αποστολή αντί για το λιμάνι.
• Έγγραφα Μεταφοράς: Φορτωτική ή δελτίο αποστολής που ταιριάζει με το συμφωνημένο Incoterm - FOB, CFR, CIF ή DDP - με την ονομαστική τοποθεσία να αναφέρεται ακριβώς, επειδή μια ανακριβής τοποθεσία δημιουργεί διαφωνίες και στα δύο άκρα.
• Τεχνική Τεκμηρίωση: Γενικά σχέδια διάταξης, λίστες πλακών και εξαρτημάτων, αρχεία ελέγχου επίστρωσης, αρχεία υδροστατικού ελέγχου, πιστοποιητικά υλικών και το εγχειρίδιο συναρμολόγησης στην συμφωνημένη γλώσσα.
• Πακέτο Πιστοποίησης: Πιστοποιητικά ISO 9001 και ISO 45001, τεκμηρίωση CE και EN 1090 όπου ισχύει η ευρωπαϊκή διαδρομή, και οποιαδήποτε εθνική αξιολόγηση συμμόρφωσης απαιτεί ο εισαγωγέας.
• Ευθυγράμμιση Πιστωτικής Επιστολής: Όπου η πληρωμή γίνεται με πιστωτική επιστολή, κάθε έγγραφο που απαιτεί η πίστωση πρέπει να αναφέρεται στο πεδίο του εξαγωγέα πριν ξεκινήσει η παραγωγή, επειδή οι αλλαγές μετά την αποστολή είναι δαπανηρές για διόρθωση.

Διασφάλιση Μηχανικής και Υποστήριξη Έργου

Κάθε δεξαμενή που παραδίδεται από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) είναι σχεδιασμένη σύμφωνα με τα AWWA D103-09 και EN 1090 με επαλήθευση πεπερασμένων στοιχείων για φορτία κελύφους, οροφής και ακροφυσίων, συντηγμένη στους 820-930°C υπό έλεγχο ISO 9001 και ISO 45001, ελεγμένη για κενά στα 1500 V σε όλη την επιφάνεια, και συναρμολογημένη με κοχλίες Βαθμού 8.8 και πιστοποιημένο από τον κατασκευαστή στεγανωτικό υλικό. Οι εξαγόμενοι αντιδραστήρες είναι σχεδιασμένοι σύμφωνα με τα AWWA D103-09 και EN 1090 υπό ISO 9001 και ISO 45001, συσκευασμένοι με διαχωρισμό πλακών και προστασία ακμών σύμφωνα με ένα σχέδιο φόρτωσης εμπορευματοκιβωτίου, και αποστέλλονται με το πλήρες σύνολο εμπορικών, μεταφορικών και τεχνικών εγγράφων, συν επίβλεψη συναρμολόγησης και υποστήριξη θέσης σε λειτουργία όπου το συμβόλαιο τα περιλαμβάνει.

Συχνές Ερωτήσεις (FAQ)

Πώς προστατεύονται οι επιστρωμένες πλάκες κατά τη θαλάσσια μεταφορά;

Οι πλάκες διαχωρίζονται με προστατευτικό υλικό, οι ακμές προστατεύονται και τα πακέτα ασφαλίζονται σε ένα σχέδιο φόρτωσης ώστε να μην μπορούν να μετακινηθούν μέσα στο εμπορευματοκιβώτιο. Η επίστρωση συντήκεται στον χάλυβα αντί να εφαρμόζεται ως φιλμ, οπότε είναι πολύ πιο ανεκτική στον χειρισμό από μια βαμμένη επιφάνεια, αλλά η πειθαρχία στη συσκευασία εξακολουθεί να έχει σημασία.

Μπορεί ο αντιδραστήρας να συναρμολογηθεί από τοπικό συνεργείο;

Ναι, και αυτό είναι ένα κύριο πλεονέκτημα της κοχλιωτής κατασκευής. Οι πλάκες ανυψώνονται και κοχλιώνονται με τη σειρά υπό έναν επόπτη που παρέχεται από τον κατασκευαστή, χρησιμοποιώντας το σύστημα ανύψωσης ή ανύψωσης που παρέχεται με το δοχείο. Δεν απαιτούνται πιστοποιημένοι συγκολλητές στον χώρο.

Τι προετοιμασία χώρου απαιτείται πριν φτάσει η αποστολή;

Το θεμέλιο πρέπει να είναι πλήρες και σκληρυμένο στην καθορισμένη ανοχή, με επαληθευμένη τοποθέτηση αγκύρων, και πρέπει να υπάρχει πρόσβαση για την παράδοση εμπορευματοκιβωτίων και για τον εξοπλισμό ανύψωσης που καθορίζεται στο σχέδιο συναρμολόγησης. Η ανοχή του θεμελίου είναι η πιο συνηθισμένη αιτία καθυστέρησης συναρμολόγησης.

Μπορεί ο αντιδραστήρας να διαμορφωθεί για τη διεργασία μας και τους τοπικούς κώδικες;

Ναι. Ο όγκος, ο λόγος διαστάσεων, το σύστημα επίστρωσης ανά ζώνη, οι προβλέψεις θέρμανσης και ανάμιξης, και ο χειρισμός αερίου διαμορφώνονται όλα για τη διεργασία, και ο σχεδιασμός μπορεί να γίνει σύμφωνα με τους τοπικούς κώδικες όπως το EN 1090 και οι Ευρωκώδικες, ή το AWWA D103-09, ανάλογα με την αγορά.
