Δεξαμενές αναερόβιας χώνευσης σμάλτου: Πώς να επιλέξετε έναν πάροχο GFS

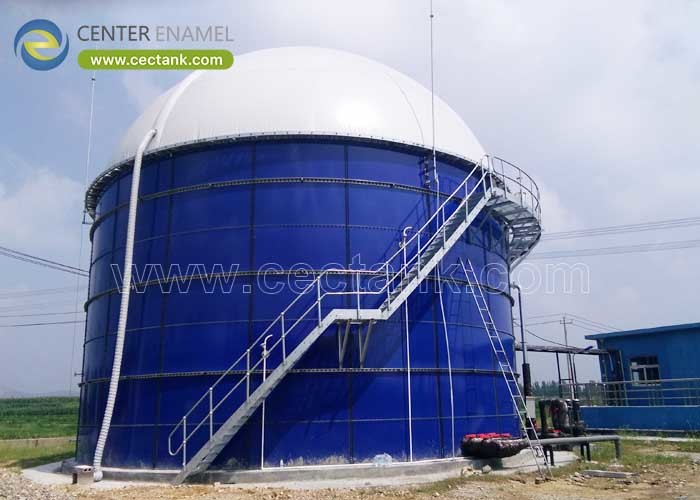

Μια δεξαμενή αναερόβιας χώνευσης από σμάλτο αποθηκεύει και επεξεργάζεται οργανική πρώτη ύλη χωρίς οξυγόνο ενώ δεσμεύει βιοαέριο που είναι 55-65% μεθάνιο. Η επιλογή του σωστού παρόχου αποφασίζει εάν ο χωνευτήρας παραμένει στεγανός και επιτρέπεται για 30 χρόνια. Σχεδιασμένο από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), ένας αναερόβιος χωνευτήρας από γυαλί συντηγμένο σε χάλυβα (GFS) συνδυάζει μια επίστρωση υαλώδους σμάλτου με βιδωτή δομή από χάλυβα για γρήγορη, ανθεκτική στη διάβρωση εγκατάσταση.

Τι είναι μια σμάλτο αναερόβια δεξαμενή πέψης

Μια δεξαμενή αναερόβιας χώνευσης από σμάλτο είναι ένας σφραγισμένος αντιδραστήρας που διασπά την οργανική ύλη απουσία οξυγόνου, δεσμεύοντας το βιοαέριο που παράγει. Το σμάλτο αναφέρεται σε μια επίστρωση υαλοειδούς από γυαλί συντηγμένο σε χάλυβα (GFS) συντηγμένη στους 820-930°C σε χαλύβδινες πλάκες 0,3 mm και πλέον, δίνοντας στο κέλυφος μια μη πορώδη, αδρανή επιφάνεια που επιβιώνει 20-40 ημέρες υδραυλική κατακράτηση και επιθετικό χωνευτικό υπόλειμμα.

• Διαδικασία:Η πρώτη ύλη διατηρείται στους 35-38°C (μεσόφιλο) ή 50-55°C (θερμοφιλικό) ενώ τα μικρόβια μετατρέπουν τα οργανικά σε βιοαέριο.
• Ρόλος σμάλτου:Το υαλώδες στρώμα ανθίσταται στο όξινο, λειαντικό χωνεμένο υλικό καλύτερα από το βαμμένο χάλυβα.
• Δομή:Τα βιδωμένα πάνελ με συνδετήρες 8,8 βαθμού επιτρέπουν την ανέγερση χωρίς επιτόπια συγκόλληση.
• Παραγωγή:Το βιοαέριο στα 5-30 mbar συλλέγεται κάτω από μια σταθερή ή πλωτή θήκη αερίου.

Βασικά Χαρακτηριστικά, Στοιχεία και Τύποι

Μια πλήρης δεξαμενή αναερόβιας χώνευσης από σμάλτο συνδυάζει ένα επικαλυμμένο κέλυφος, μια σφραγισμένη οροφή, ένα σύστημα ανάμειξης και μια διαδρομή συλλογής αερίων. Συνήθεις τύποι είναι ο αντιδραστήρας συνεχούς ανάδευσης δεξαμενής (CSTR) για ομοιόμορφη ιλύς, η αναερόβια κουβέρτα λάσπης αναρροής για λύματα υψηλής αντοχής και η σχεδίαση βύσματος ροής για ινώδεις πρώτες ύλες, όπως κοπριά ή απόβλητα τροφίμων.

• Κέλυφος:Πάνελ GFS έως 40.000 m3 σε μία μόνο δεξαμενή, με το σμάλτο δοκιμασμένο στα 1500 V.
• Στέγη:Σταθερός κώνος, γεωδαιτικός θόλος αλουμινίου ή υποδοχή αερίου διπλής μεμβράνης ανάλογα με την ανάγκη αποθήκευσης αερίου.
• Μίξη:Οι αναμικτήρες πλευρικής εισόδου, βυθιζόμενοι ή σωλήνας βύθισης διατηρούν τα στερεά σε εναιώρηση στα 5-15 W/m3.
• Διαδρομή αερίου:Πολλαπλοί και μια γραμμή εκτόνωσης πίεσης μεγέθους για λειτουργία 5-30 mbar.

Εφαρμογές και Συνθήκες Λειτουργίας

Οι δεξαμενές αναερόβιας χώνευσης σμάλτου εξυπηρετούν ιλύ αστικών λυμάτων, γεωργική κοπριά, απόβλητα τροφίμων και ποτών και βιομηχανικά λύματα με υψηλό οργανικό φορτίο. Λειτουργούν συνεχώς, ανέχονται τις εποχιακές αλλαγές τροφοδοσίας και μετατρέπουν τα απόβλητα σε ενέργεια επί τόπου, γι' αυτό εμφανίζονται σε εγκαταστάσεις ανάκτησης υδάτινων πόρων και σε αγροκτήματα με στόχο να μειώσουν τη χρήση τόσο της μυρωδιάς όσο και της ενέργειας του δικτύου.

• Δημοτικός:Χώνευση λάσπης με βιοαέριο που επαναχρησιμοποιείται για θερμότητα και ενέργεια στο εργοστάσιο.
• Γεωργικός:Επεξεργασία στραγγισμάτων κοπριάς και ενσίρωσης με ανάκτηση θρεπτικών συστατικών.
• Βιομηχανικός:Λύματα επεξεργασίας τροφίμων με μείωση BOD/COD πριν από την απόρριψη.
• Σημείωση για το κλίμα:Ο φόρος θέρμανσης αυξάνεται σε ψυχρές περιοχές. η μόνωση καθορίζεται ανάλογα.

Τεχνικά ζητήματα

Το μέγεθος ξεκινά από τον όγκο τροφοδοσίας και τα πτητικά στερεά, στη συνέχεια ρυθμίζει την υδραυλική συγκράτηση σε 20-40 ημέρες και τη θερμοκρασία λειτουργίας στους 35-38°C. Η σύνθεση αερίου 55-65% μεθανίου ρυθμίζει τον όγκο συγκράτησης, ενώ η ζώνη πίεσης 5-30 mbar καθορίζει την επιλογή οροφής και στεγανοποίησης. Όλες οι συγκολλήσεις και τα μπουλόνια επαληθεύονται σύμφωνα με το AWWA D103-09 και το ISO 28765 πριν γεμίσει η δεξαμενή.

• Κράτηση:Η HRT 20-40 ημερών διατηρεί την πέψη σταθερή και την απόδοση αερίου προβλέψιμη.
• Θερμοκρασία:Το Mesophilic 35-38°C είναι η προεπιλογή. Το θερμόφιλο αυξάνει τον ρυθμό αερίου αλλά χρειάζεται περισσότερη θερμότητα.
• Αέριο:55-65% μεθάνιο με ίχνος H2S που διαχειρίζεται με αποθείωση.
• Πρότυπα:Το AWWA D103-09 και το ISO 28765 διέπουν το βιδωμένο κέλυφος GFS.

Πλεονεκτήματα και Περιορισμοί

Η επίστρωση σμάλτου δίνει στη δεξαμενή πέψης ένα σχεδόν αδρανές εσωτερικό που αντιστέκεται στο οξύ και στην τριβή πολύ καλύτερα από το βαμμένο χάλυβα και η ανέγερση με βίδες είναι γρήγορη. Ένας πραγματικός περιορισμός είναι ότι το GFS δεν είναι κατάλληλο για πρώτη ύλη με pH κάτω από 5,5 εκτός εάν προστεθεί ένα βήμα διόρθωσης του pH. αυτό το όριο πρέπει να ελέγχεται κατά τη διάρκεια του σχεδιασμού της διαδικασίας, όχι μετά την κατασκευή της δεξαμενής.

• Πλεονέκτημα:Το αδρανές σμάλτο αντιστέκεται στη διάβρωση της πέψης για διάρκεια ζωής 30-50 ετών.
• Πλεονέκτημα:Η βιδωμένη κατασκευή αποφεύγει τη μακρά επί τόπου συγκόλληση και συντομεύει τη θέση σε λειτουργία.
• Περιορισμός:Πολύ χαμηλό pH ή υψηλά λειαντικά απαιτούν αλλαγές διαδικασίας ή επίστρωσης.
• Περιορισμός:Οροφή μονής δεξαμενής κοντά στα 40.000 m3. μεγαλύτερου καθήκοντος χωρίζεται σε πολλαπλές δεξαμενές.

Παράμετροι Σχεδιασμού

Τα παρακάτω σχήματα είναι οι φέρουσες τιμές που πρέπει να αναφέρει ένας πάροχος ανά δεξαμενή. Αφήνουν έναν μηχανικό να επιβεβαιώσει το κέλυφος, την επίστρωση και το σύστημα άρθρωσης πριν παραγγελθεί ο χάλυβας και είναι οι αριθμοί που θα ζητήσει ένας ασφαλιστής και ένας ρυθμιστής κατά τη διάρκεια του ελέγχου.

Οδηγός σύγκρισης και επιλογής

Ενάντια σε συγκολλημένο χάλυβα, σκυρόδεμα και πλαστικό ενισχυμένο με υαλοβάμβακα, ένας αναερόβιος χωνευτήρας Glass-Fused-to-Steel (GFS) κερδίζει την αντοχή στη διάβρωση και την ταχύτητα κατασκευής για την περιοχή 500-40.000 m3. Χρησιμοποιήστε τον πίνακα για να ταιριάξετε το υλικό για να τροφοδοτήσετε τη διαβρωτική ικανότητα, την επιμελητεία του χώρου και την απαιτούμενη διάρκεια ζωής.

Βέλτιστες πρακτικές: Πώς να επιλέξετε έναν πάροχο

Επιλέξετε έναν πάροχο για τεκμηριωμένα αποδεικτικά στοιχεία, όχι για ισχυρισμούς φυλλαδίων. Απαιτείται υπολογισμός ISO 28765, αναφορά δοκιμής διακοπών 1500 V και αρχείο καταγραφής πάχους επικάλυψης ανά δεξαμενή, καθώς και αναφορές από χωνευτήρες παρόμοιου μεγέθους και πρώτης ύλης. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) εκδίδει σχέδια, αρχεία NDE και ένα πακέτο επιθεώρησης ανά δεξαμενή, έτσι ώστε η ιστορία του σχεδιασμού να επιβιώνει από τον έλεγχο.

• Ζητώ:Υπολογισμός κελύφους ISO 28765 και επιστολή συμμόρφωσης AWWA D103-09.
• Επαληθεύω:Δοκιμή διακοπών στα 1500 V και DFT σμάλτου 0,25-0,40 mm.
• Επιβεβαιώνω:Ο αναδευτήρας, η οροφή και η βάση στήριξης αερίου βρίσκονται στην ενιαία παροχή.
• Αναφορά:Ένας χωνευτήρας συγκρίσιμου όγκου και πρώτης ύλης, ακόμα σε λειτουργία.

Μια δεξαμενή αναερόβιας χώνευσης από σμάλτο είναι ένας δομικός υπολογισμός, ένα σύστημα επίστρωσης από γυαλί από γυαλί σε χάλυβα (GFS) και ένα αρχείο επιθεώρησης που πρέπει να διατηρείται για 30 χρόνια. Επιλέξτε έναν πάροχο που μπορεί να δείξει την απόδειξη επίστρωσης, τον υπολογισμό του κωδικού και μια συγκρίσιμη αναφορά λειτουργίας και όχι κάποιον που υπόσχεται μόνο τη χαμηλότερη τιμή.

Συχνές Ερωτήσεις (FAQ)

Σε τι χρησιμεύει η δεξαμενή αναερόβιας χώνευσης από σμάλτο;

Επεξεργάζεται οργανικά απόβλητα χωρίς οξυγόνο και δεσμεύει το βιοαέριο που παράγεται, συνήθως 55-65% μεθάνιο, για θερμότητα ή ενέργεια. Η δημοτική ιλύς, η γεωργική κοπριά και τα λύματα επεξεργασίας τροφίμων είναι οι κύριες τροφές.

Ποιο πρότυπο διέπει έναν αναερόβιο χωνευτήρα GFS;

Το βιδωμένο κέλυφος έχει σχεδιαστεί σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765, με υλικά και συγκόλληση ελεγχόμενα σύμφωνα με τα πρότυπα ISO 9001 και ISO 45001. Οι τοπικοί κώδικες και η άδεια βιοαερίου επιβεβαιώνουν την επιλογή.

Πώς επαληθεύεται η επίστρωση σμάλτου;

Η πλάκα εκτοξεύεται σε Sa 2.5, το σμάλτο συντήκεται στους 820-930°C και η τελική επιφάνεια δοκιμάζεται σε διακοπές στα 1500 V σε κάθε τετραγωνικό μέτρο πριν από την αποστολή.

Μπορεί ένας χωνευτής σμάλτου να χειριστεί τροφοδοσία χαμηλού pH;

Το GFS αντιστέκεται καλά στο οξύ, αλλά η πρώτη ύλη κάτω από pH 5,5 θα πρέπει να διορθωθεί πριν εισέλθει στη δεξαμενή. Επιβεβαιώστε το εύρος του pH και τυχόν λειαντικό περιεχόμενο με τον πάροχο κατά τη διάρκεια του σχεδιασμού.

Τι χωρητικότητα μπορεί να φτάσει μια δεξαμενή;

Μια ενιαία δεξαμενή Glass-Fused-to-Steel (GFS) εκτείνεται σε περίπου 500-40.000 m3. μεγαλύτερο καθήκον αντιμετωπίζεται με πολλαπλές δεξαμενές παρά με ένα μεγάλο κέλυφος.

Μπορεί η δεξαμενή να προσαρμοστεί για τον ιστότοπό μου;

Ναί. Ο τύπος στέγης, οι αναμικτήρες, τα ακροφύσια, η βάση αερίου και τα όργανα ταιριάζουν με την απόδοση, το κλίμα και τον κώδικα. Εκδίδονται σχέδια και πακέτο επιθεώρησης ανά δεξαμενή.
