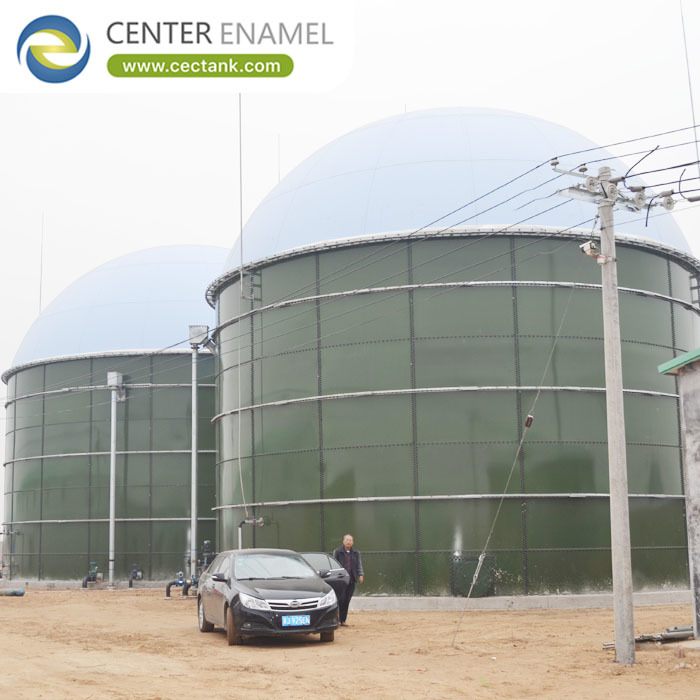

Σχεδιασμός Δεξαμενής UASB: Κατασκευή Αντιδραστήρα Αναερόβιας Κουβέρτας Λάσπης Ανάστροφης Ροής

Μια δεξαμενή UASB είναι ένας αντιδραστήρας αναερόβιας κουβέρτας λάσπης ανάστροφης ροής που καθαρίζει λύματα υψηλής συγκέντρωσης περνώντας τα προς τα πάνω μέσα από μια πυκνή κουβέρτα κοκκώδους λάσπης σε θερμοκρασία 20-35°C. Η κουβέρτα μετατρέπει οργανικές ουσίες σε βιοαέριο με 55-65% μεθάνιο χωρίς μηχανική ανάδευση. Σχεδιασμένη από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), μια δεξαμενή UASB από Γυαλί-Τήγμενο-με-Χάλυβα (GFS) προσθέτει ένα ανθεκτικό στη διάβρωση, ελεγμένο για ατέλειες περίβλημα σχεδιασμένο σύμφωνα με τα πρότυπα ISO 28765 και AWWA D103-09.

Τι είναι μια Δεξαμενή UASB

Μια δεξαμενή UASB είναι ένας αντιδραστήρας όπου τα λύματα εισέρχονται από κάτω, ανεβαίνουν μέσα από μια κουβέρτα κοκκώδους λάσπης με ταχύτητα 0,5-1,5 m/h και εξέρχονται καθαρισμένα από πάνω κάτω από έναν διαχωριστή αερίου-στερεού. Μικρόβια στην κουβέρτα (20-40 g/L) χωνεύουν οργανικές ουσίες αναερόβια, παράγοντας βιοαέριο με 55-65% μεθάνιο. Η ίδια η δεξαμενή είναι ένα σφραγισμένο δοχείο, συνήθως από Γυαλί-Τήγμενο-με-Χάλυβα (GFS), με μέγεθος για 6-24 ώρες υδραυλικής κατακράτησης και οργανικό φορτίο 5-15 kg COD/m³/ημέρα.

• Ροή: ανάστροφη ροή με 0,5-1,5 m/h.
• Κουβέρτα: κόκκοι 20-40 g/L.
• Αέριο: 55-65% μεθάνιο.
• Φορτίο: 5-15 kg COD/m³/ημέρα.

Βασικά Χαρακτηριστικά, Εξαρτήματα και Τύποι

Οι δεξαμενές UASB έχουν τρεις ζώνες: μια κεφαλή τροφοδοσίας και διανομής, την κουβέρτα λάσπης και έναν τριφασικό διαχωριστή που χωρίζει αέριο, λάσπη και νερό. Τα μεγέθη κυμαίνονται από 20 έως 60.000 m³ ως μεμονωμένα κοχλιωτά περιβλήματα GFS. Παραλλαγές περιλαμβάνουν τον εξωτερικό EGSB για υψηλότερες ταχύτητες ανάστροφης ροής και τον αντιδραστήρα εσωτερικής κυκλοφορίας για πολύ υψηλά φορτία, αλλά όλοι βασίζονται σε μια σταθερή κουβέρτα κόκκων αντί για αναδευτήρες.

• Ζώνες: τροφοδοσία, κουβέρτα, διαχωριστής.
• Περιβλήματα: 20-60.000 m³ GFS.
• Παραλλαγές: EGSB, αντιδραστήρας IC.
• Κλειδί: σταθερή κουβέρτα κόκκων.

Εφαρμογές και Συνθήκες Λειτουργίας

Επεξεργάζονται λύματα ζυθοποιίας, γαλακτοκομικών, τροφίμων, χαρτοπολτού και αστικά λύματα όπου το COD είναι υψηλό και η αλκαλικότητα επαρκής. Τα εργοστάσια επιλέγουν UASB όταν θέλουν χαμηλή κατανάλωση ενέργειας και ανάκτηση βιοαερίου χωρίς μηχανική ανάδευση. Επειδή το περίβλημα GFS αντιστέκεται στο όξινο, πλούσιο σε H₂S περιβάλλον (pH 6,5-7,5), υπερτερεί του βαμμένου χάλυβα σε συνεχή λειτουργία και δεν απαιτεί συγκόλληση στο εργοτάξιο.

• Τροφοδοσίες: ζυθοποιία, γαλακτοκομικά, τρόφιμα, χαρτοπολτός.
• Ενέργεια: χαμηλή, χωρίς μηχανική ανάδευση.
• pH: παράθυρο 6,5-7,5.
• Περίβλημα: GFS ανθεκτικό σε H₂S.

Τεχνικές Θεωρήσεις

Ο σχεδιασμός καθορίζει την ταχύτητα ανάστροφης ροής σε 0,5-1,5 m/h, την υδραυλική κατακράτηση σε 6-24 ώρες και το οργανικό φορτίο σε 5-15 kg COD/m³/ημέρα, με τη θερμοκρασία να διατηρείται στους 20-35°C. Το περίβλημα GFS υπολογίζεται σύμφωνα με τα πρότυπα ISO 28765 και AWWA D103-09, οι πλάκες αμμοβολούνται σε Sa 2.5 και ελέγχονται για ατέλειες στα 1500 V. Ο τριφασικός διαχωριστής και η κεφαλή τροφοδοσίας πρέπει να έχουν μέγεθος ώστε να αποφεύγεται η παρασυρση της κουβέρτας κατά τη διάρκεια αιχμής ροής.

• Ταχύτητα: 0,5-1,5 m/h.
• Κατακράτηση: 6-24 ώρες.
• Φορτίο: 5-15 kg COD/m³/ημέρα.
• Περίβλημα: Sa 2.5, έλεγχος 1500 V.

Πλεονεκτήματα και Περιορισμοί

Οι δεξαμενές UASB ανακτούν ενέργεια με σχεδόν μηδενική ισχύ ανάδευσης και έχουν μικρό αποτύπωμα για υψηλό COD. Ο περιορισμός είναι η ευαισθησία: θειικά άλατα, τοξίνες και σοκ ροής ή θερμοκρασίας μπορούν να παρασύρουν την κουβέρτα κόκκων, επομένως η προεπεξεργασία και η εξομάλυνση είναι υποχρεωτικές. Αυτό το όριο πρέπει να ενσωματωθεί στον σχεδιασμό, επειδή ένα UASB χωρίς σταθερούς κόκκους γίνεται απλώς ένας ακριβός διαυγαστής.

• Πλεονέκτημα: ανάκτηση ενέργειας, μικρό αποτύπωμα.
• Πλεονέκτημα: χωρίς μηχανική ανάδευση.
• Περιορισμός: ευαίσθητο σε σοκ.
• Όριο: προεπεξεργασία και εξομάλυνση.

Παράμετροι Σχεδιασμού

Οι παρακάτω τιμές είναι οι τιμές φέρουσας ικανότητας που πρέπει να αναφέρει ένας προμηθευτής ανά δεξαμενή UASB. Επιτρέπουν σε έναν μηχανικό να επιβεβαιώσει την υδραυλική λειτουργία του αντιδραστήρα, το περίβλημα GFS και τον διαχωριστή πριν παραγγελθεί ο χάλυβας για αναερόβια επεξεργασία λυμάτων.

Οδηγός Σύγκρισης και Επιλογής

Σε σύγκριση με συγκολλητό χάλυβα, σκυρόδεμα και υαλοΐνες, μια δεξαμενή UASB από Γυαλί-Τήγμενο-με-Χάλυβα (GFS) υπερτερεί στην αντοχή στη διάβρωση και την ταχύτητα κατασκευής για το εύρος 20-60.000 m³. Χρησιμοποιήστε τον πίνακα για να αντιστοιχίσετε το υλικό με τη διαβρωτικότητα της τροφοδοσίας, την υλικοτεχνική υποστήριξη του χώρου και την απαιτούμενη διάρκεια ζωής.

Βέλτιστες Πρακτικές: Πώς να Επιλέξετε έναν Πάροχο

Επιβεβαιώστε το COD, την αλκαλικότητα και τα θειικά άλατα της τροφοδοσίας πριν από τον υπολογισμό μεγέθους. Παρέχετε εξομάλυνση για την απορρόφηση σοκ. Απαιτήστε τον υπολογισμό ISO 28765, τον έλεγχο ατελειών 1500 V και ένα αρχείο καταγραφής επίστρωσης. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) παρέχει σχέδια, αρχεία NDE και πακέτα επιθεώρησης, ώστε ο αντιδραστήρας να περνάει από έλεγχο και να διατηρεί την εγγύηση της επίστρωσής του για 30-50 χρόνια λειτουργίας.

• Επιβεβαίωση: COD, αλκαλικότητα, θειικά άλατα.
• Παροχή: ρυθμιστικό εξομάλυνσης.
• Απαίτηση: ISO 28765 και έλεγχος 1500 V.
• Πακέτο: σχέδια συν αρχεία NDE.

Μια δεξαμενή UASB μετατρέπει λύματα υψηλής συγκέντρωσης σε βιοαέριο με σχεδόν μηδενική ισχύ ανάδευσης, αλλά μόνο εάν η κουβέρτα κόκκων προστατεύεται. Καθορίστε την υδραυλική λειτουργία, το περίβλημα GFS πιστοποιημένο κατά ISO 28765 και την απόδειξη ελέγχου 1500 V μαζί, και ο αντιδραστήρας θα λειτουργεί για 30-50 χρόνια.

Συχνές Ερωτήσεις (FAQ)

Τι σημαίνει UASB;

Upflow Anaerobic Sludge Blanket (Αναερόβια Κουβέρτα Λάσπης Ανάστροφης Ροής). Τα λύματα ανεβαίνουν μέσα από μια κουβέρτα κοκκώδους λάσπης όπου μικρόβια μετατρέπουν οργανικές ουσίες σε βιοαέριο με 55-65% μεθάνιο, χωρίς μηχανική ανάδευση.

Τι χωρητικότητα μπορεί να φτάσει μια δεξαμενή UASB;

Μεμονωμένα περιβλήματα GFS καλύπτουν 20-60.000 m³· μεγαλύτερα εργοστάσια συνδέουν πολλαπλές δεξαμενές. Ο όγκος του αντιδραστήρα καθορίζεται από την υδραυλική κατακράτηση 6-24 ωρών.

Ποιο πρότυπο διέπει τη δεξαμενή;

Το περίβλημα GFS έχει σχεδιαστεί σύμφωνα με τα πρότυπα ISO 28765 και AWWA D103-09· ο σχεδιασμός της διεργασίας ακολουθεί τους τοπικούς κώδικες λυμάτων και την υδραυλική λειτουργία του αναερόβιου αντιδραστήρα.

Γιατί να επιλέξετε GFS για UASB;

Το σμάλτο αντιστέκεται στο όξινο, πλούσιο σε H₂S υγρό σε pH 6,5-7,5, ελέγχεται για ατέλειες στα 1500 V και δεν απαιτεί συγκόλληση στο εργοτάξιο, μειώνοντας τον χρόνο κατασκευής.

Ποιοι είναι οι κύριοι περιορισμοί;

Θειικά άλατα, τοξίνες και σοκ ροής ή θερμοκρασίας μπορούν να παρασύρουν την κουβέρτα κόκκων, επομένως η προεπεξεργασία και η εξομάλυνση είναι υποχρεωτικά βήματα σχεδιασμού.

Μπορεί να προσαρμοστεί;

Ναι. Ο τριφασικός διαχωριστής, η κεφαλή τροφοδοσίας, η οροφή και τα όργανα είναι σχεδιασμένα ανάλογα με την τροφοδοσία και τον χώρο, με σχέδια που εκδίδονται ανά δεξαμενή.
