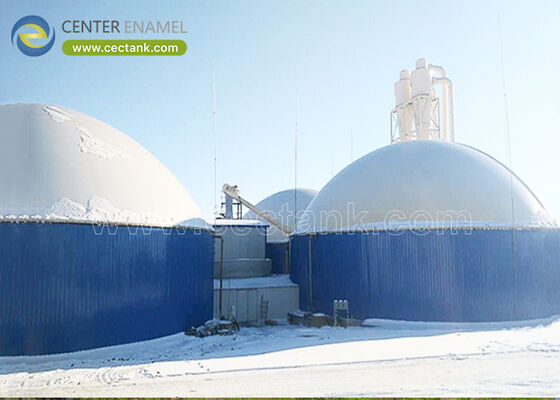

Τάγματα βιοαερίου: Τύποι, υλικά και επιλογή για εγκαταστάσεις AD

Μια δεξαμενή βιοαερίου αποθηκεύει οργανική πρώτη ύλη και συλλεγμένο βιοαέριο σε ένα ανθεκτικό στη διάβρωση περίβλημα, σχεδιασμένο για 30-50 χρόνια υπό όξινες συνθήκες πλούσιες σε μεθάνιο. Η πιο κοινή μορφή είναι η σύντηξη υαλώδους σμάλτου στους 820-930°C για ένα αδρανές εσωτερικό. Κατασκευασμένες από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765, αυτές οι δεξαμενές εξυπηρετούν αγροκτήματα, δήμους και βιομηχανίες.

Μια δεξαμενή βιοαερίου είναι ένα δοχείο που περιέχει την πρώτη ύλη αναερόβιας χώνευσης και το βιοαέριο που παράγει, λειτουργώντας σε μεσοθερμική θερμοκρασία 35-38°C με 55-65% μεθάνιο σε πίεση 5-30 mbar. Στη μορφή Glass-Fused-to-Steel (GFS) το εσωτερικό φέρει σμάλτο συντηγμένο στους 820-930°C σε πάχος 0,25-0,40 mm, αντέχοντας στη όξινη πολτοποιημένη μάζα. Οι χωρητικότητες κυμαίνονται από 500-50.000 m³ για έναν μόνο χωνευτήρα.

• Θερμοκρασία: 35-38°C μεσοθερμική.
• Αέριο: 55-65% μεθάνιο, 5-30 mbar.
• Επιφάνεια: 0,25-0,40 mm σμάλτο.
• Εύρος: 500-50.000 m³.

Οι δεξαμενές βιοαερίου διατίθενται ως χωνευτήρες CSTR με αναδευτήρες, ως αεροστεγείς αποθηκευτικοί χώροι με διπλή μεμβράνη, ή ως καλυμμένες λιμνοθάλασσες. Το περίβλημα φέρει σμάλτο ή εποξειδική επίστρωση ελεγμένη για ατέλειες (holiday-tested), και οι στέγες κυμαίνονται από σταθερούς κώνους έως γεωδαιτικούς θόλους αλουμινίου. Κοινοί συνδυασμοί είναι ο CSTR για πολτοποιημένη μάζα και ο UASB για λύματα υψηλής περιεκτικότητας, καθένας σχεδιασμένος σύμφωνα με το pH και τα στερεά της τροφοδοσίας.

• CSTR: αναδευόμενος χωνευτήρας.
• Αποθήκη: διπλή μεμβράνη.
• Επίστρωση: σμάλτο ή εποξειδική.
• Στέγη: κώνος ή θόλος.

Εξυπηρετούν αγροκτήματα που μετατρέπουν κοπριά, βιομηχανίες τροφίμων που διαχειρίζονται οργανικά απόβλητα και δήμους που επεξεργάζονται λάσπη. Επειδή το εσωτερικό αντέχει σε pH 3-11 και 1-14 σε ειδικές ποιότητες, η ίδια οικογένεια δεξαμενών καλύπτει την υγρή χώνευση και την αποθήκευση αερίου σε μια τοποθεσία. Η ανάδευση χρησιμοποιεί 5-15 W/m³ για να διατηρεί τα στερεά σε ανάρτηση και τη σταθερή παραγωγή αερίου.

• Αγροκτήματα: κοπριά και υπολείμματα.
• Δήμοι: χώνευση λάσπης.
• pH: 3-11, 1-14 ειδικές.
• Ανάδευση: 5-15 W/m³.

Ο καθορισμός του μεγέθους ορίζει την υδραυλική κατακράτηση σε 20-40 ημέρες και τη θερμοκρασία σε 35-38°C, με το βιοαέριο να έχει 55-65% μεθάνιο και 5-30 mbar. Το περίβλημα υπολογίζεται σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765, οι πλάκες αμμοβολούνται σε Sa 2.5 και ελέγχονται για ατέλειες (holiday-tested) στα 1500 V. Η αποθήκη και η στεγανοποίηση σχεδιάζονται για την πίεση αερίου 5-30 mbar χωρίς διαρροές.

• Κατακράτηση: 20-40 ημέρες HRT.
• Θερμοκρασία: 35-38°C.
• Αέριο: 55-65% μεθάνιο.
• Πίεση: 5-30 mbar.
• Ενέργεια ανάδευσης: 5-15 W/m³.
• Πάχος σμάλτου (DFT): 0,25-0,40 mm.
• Έλεγχος ατελειών: 1500 V.
• Βάση κώδικα: AWWA D103-09 / ISO 28765.
• Περιορισμός προς έλεγχο: pH τροφοδοσίας κάτω από 5,5.

Το αδρανές εσωτερικό από σμάλτο υπερβαίνει σε διάρκεια το βαμμένο χάλυβα για 30-50 χρόνια και επιταχύνει την εγκατάσταση μέσω βιδώματος. Ένας πραγματικός περιορισμός είναι ότι το GFS δεν είναι κατάλληλο για πρώτη ύλη με pH κάτω από 5,5, εκτός εάν προστεθεί ένα βήμα διόρθωσης. Αυτό το όριο πρέπει να επιβεβαιωθεί κατά τον σχεδιασμό της διαδικασίας, αλλιώς η εγγύηση της επίστρωσης κινδυνεύει σε όξινη τροφοδοσία.

• Πλεονέκτημα: αδρανές, 30-50 χρόνια.
• Πλεονέκτημα: γρήγορη συναρμολόγηση με βίδες.
• Περιορισμός: όχι για pH<5,5 ως έχει.
• Όριο: επιβεβαίωση pH στον σχεδιασμό.

Οι παρακάτω τιμές είναι οι τιμές φέρουσας ικανότητας που πρέπει να αναφέρει ένας πάροχος ανά δεξαμενή βιοαερίου. Οι χωρητικότητες φτάνουν τα 50.000 m³ και η διάρκεια σχεδιασμού είναι 30-50 χρόνια. Επιτρέπουν σε έναν μηχανικό να επιβεβαιώσει το περίβλημα, την επίστρωση και το σύστημα αερίου πριν παραγγελθεί ο χάλυβας για αναερόβια χρήση.

Σε σύγκριση με τον συγκολλητό χάλυβα, το σκυρόδεμα και τη fiberglass, μια δεξαμενή βιοαερίου Glass-Fused-to-Steel (GFS) υπερτερεί στην αντοχή στη διάβρωση και την ταχύτητα κατασκευής για το εύρος 500-50.000 m³. Χρησιμοποιήστε τον πίνακα για να αντιστοιχίσετε το υλικό με τη διαβρωτικότητα της τροφοδοσίας, την υλικοτεχνική υποστήριξη της τοποθεσίας και την απαιτούμενη διάρκεια ζωής.

Καθορίστε το πάχος σμάλτου (DFT) 0,25-0,40 mm, τον έλεγχο ατελειών (holiday test) 1500 V και τον υπολογισμό ISO 28765. Απαιτήστε αναφορές από εργασίες βιοαερίου παρόμοιου όγκου. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) εκδίδει σχέδια, αρχεία NDE και πακέτα επιθεώρησης ανά δεξαμενή.

• Ζητήστε: Υπολογισμό ISO 28765.
• Επαληθεύστε: Έλεγχο 1500 V, 0,25-0,40 mm.
• Επιβεβαιώστε: αναφορά βιοαερίου.
• Πακέτο: σχέδια συν NDE.

Μια δεξαμενή βιοαερίου είναι ένα σύστημα επίστρωσης, ένας υπολογισμός κώδικα και ένα αρχείο επιθεώρησης κατασκευασμένο για να διαρκεί 30-50 χρόνια υπό όξινες, πλούσιες σε αέριο συνθήκες. Επιλέξτε έναν πάροχο που αποδεικνύει την απόδειξη του σμάλτου και τα μαθηματικά του ISO 28765.

Ένα δοχείο που αποθηκεύει την πρώτη ύλη αναερόβιας χώνευσης και το βιοαέριο, τυπικά 500-50.000 m³, λειτουργώντας σε 35-38°C με 55-65% μεθάνιο.

Το σμάλτο Glass-Fused-to-Steel αντέχει στην όξινη πολτοποιημένη μάζα για 30-50 χρόνια. Το σκυρόδεμα και ο συγκολλητός χάλυβας είναι εναλλακτικές για συγκεκριμένες χρήσεις.

Το βιδωτό περίβλημα σχεδιάζεται σύμφωνα με τα AWWA D103-09 και ISO 28765, με τον έλεγχο της μονάδας σύμφωνα με τα ISO 9001 και ISO 45001.

Οι πλάκες αμμοβολούνται σε Sa 2.5, επικαλύπτονται σε πάχος 0,25-0,40 mm DFT και ελέγχονται για ατέλειες (holiday-tested) στα 1500 V ανά τετραγωνικό μέτρο.

Το βιοαέριο αποθηκεύεται σε 5-30 mbar, συνήθως σε μια αποθήκη διπλής μεμβράνης πάνω από τον χωνευτήρα.

Ναι. Η χωρητικότητα, ο αναδευτήρας, η στέγη, η αποθήκη και η ποιότητα της επίστρωσης σχεδιάζονται ανάλογα με την πρώτη ύλη, με σχέδια που εκδίδονται ανά δεξαμενή.

• Οι δεξαμενές βιοαερίου λειτουργούν σε 35-38°C με 55-65% μεθάνιο σε 5-30 mbar.
• Το σμάλτο GFS αντέχει στην όξινη πολτοποιημένη μάζα για 30-50 χρόνια.
• Απαιτήστε ISO 28765 συν έλεγχο ατελειών 1500 V.
• Επιβεβαιώστε το pH της τροφοδοσίας κατά τον σχεδιασμό, όχι μετά την κατασκευή.
