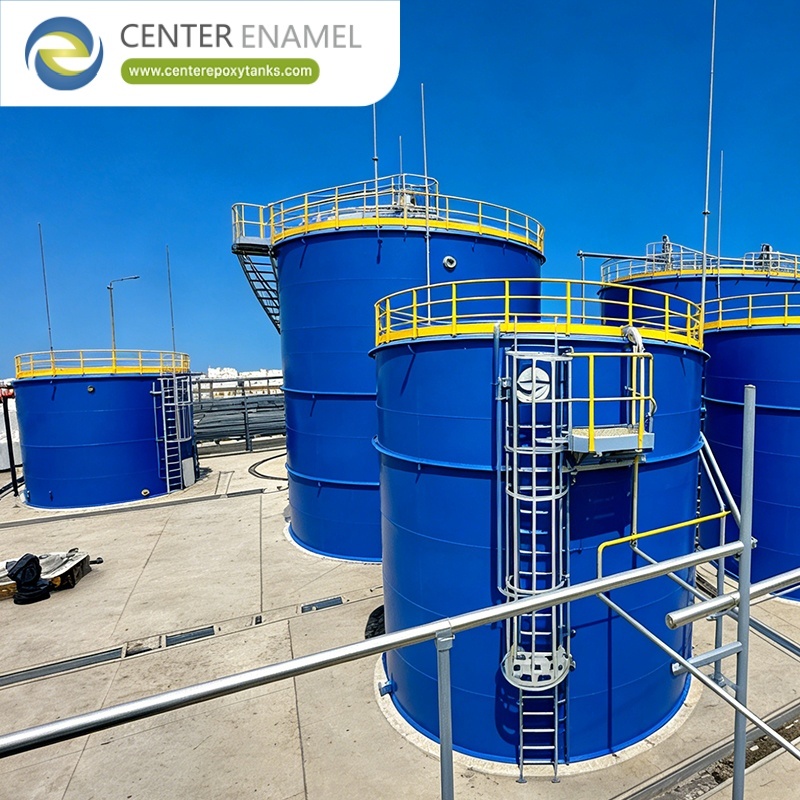

Σχεδιασμός δεξαμενής υψηλής αναερόβιας πέψης για βιοαέριο

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: CEC TANKS
Πιστοποίηση: ISO 9001:2008, AWWA D103 , OSHA , BSCI
Αριθμό μοντέλου: W201691123005
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 σετ
Τιμή: $5000~$20000 one set
Συσκευασία λεπτομέρειες: PE Poly-Foam μεταξύ κάθε δύο χάλυβα. Ξύλινη παλέτα και ξύλινα κουτί
Χρόνος παράδοσης: 0-60 ημέρες μετά την κατάθεση που ελήφθη
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 60 σετ το μήνα

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής Κίνα Μάρκα CEC TANKS
Πιστοποίηση ISO 9001:2008, AWWA D103 , OSHA , BSCI Αριθμό μοντέλου W201691123005
Πάχος χαλύβδινων πλακών: 3 mm έως 12 mm, εξαρτάται από τη δομή της δεξαμενής Ακεραιότητα διάβρωσης: Εξοχος
Χημική Αντίσταση: Εξοχος Ικανότητα: 20 m3 έως 18.000 m3
Διάρκεια ζωής: ≥30 ετών Διαπερατό: Φυσικό αέριο / υγρό αδιαπέραστο
Επισημαίνω:

Δεξαμενή υψηλής αναερόβιας πέψης

,

Σχεδιασμός δεξαμενής πέψης βιοαερίου

,

δεξαμενή βιοαερίου με ένωση σύντηξης

Περιγραφή του προϊόντος

Σχεδιασμός Δεξαμενής Υψηλής Αναερόβιας Χώνευσης για Βιοαέριο

Μια δεξαμενή υψηλής αναερόβιας χώνευσης είναι ένας σφραγισμένος αντιδραστήρας που μετατρέπει οργανικά απόβλητα σε μεθάνιο στους 35-38 C και 5-30 mbar, και το περίβλημα από Γυαλί-Τήγμενο-με-Χάλυβα (GFS) είναι η αποδεδειγμένη λύση για αυτό. Σχεδιασμένο από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), το υαλοειδές επίστρωμα πάχους 0,25-0,45 mm τηγμένο στους 820-930 C και ελεγμένο για ατέλειες στα 1500 V, παρέχει έναν αντιδραστήρα 30-50 ετών κατασκευασμένο σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765.

Τι είναι μια Δεξαμενή Υψηλής Αναερόβιας Χώνευσης

Μια δεξαμενή υψηλής αναερόβιας χώνευσης είναι ένας αντιδραστήρας από Γυαλί-Τήγμενο-με-Χάλυβα (GFS) του οποίου το υαλοειδές επίστρωμα πάχους 0,25-0,45 mm τηγμένο στους 820-930 C, ώστε ο χάλυβας να μην έρχεται ποτέ σε επαφή με διαβρωτικό πολτό ή μεθάνιο στα 5-30 mbar. Μεμονωμένες μονάδες χωρούν 20-60.000 m3 χωνεμένου υλικού, ενώ οι κολλημένες ενώσεις χρησιμοποιούν συνδετήρες βαθμού 8.8 με φλάντζες για τη συγκράτηση του βιοαερίου. Το υαλοειδές επίστρωμα είναι ο λόγος που η δεξαμενή 30-50 ετών αντέχει τόσο στην όξινη εκκίνηση όσο και στο αλκαλικό ώριμο χωνεμένο υλικό.

  • Επίστρωμα: υαλοειδές επίστρωμα 0,25-0,45 mm.
  • Τήξη: 820-930 C.
  • Σφράγιση: αέριο 5-30 mbar.
  • Εύρος: 20-60.000 m3.

Πώς ο Αντιδραστήρας Παράγει Βιοαέριο

Η σφράγιση βασίζεται σε ένα υαλοειδές επίστρωμα χωρίς πόρους, επαληθευμένο στα 1500 V ανά πάνελ, βίδες βαθμού 8.8 συμπιεσμένες σε καθορισμένη ροπή, και μια σύνδεση οροφής σφραγισμένη με EPDM ή διπλό μεμβρανικό συλλέκτη αερίου. Επειδή το υαλοειδές επίστρωμα είναι αδρανές με σκληρότητα 6.0 Mohs, το περίβλημα 30-50 ετών διατηρεί τη στεγανότητά του, ενώ το pH του πολτού κυμαίνεται μεταξύ 6.5 και 8.5 κατά τη μεσοθερμική χώνευση στους 35-38 C.

  • Έλεγχος: πάνελ 1500 V.
  • Βίδες: ροπή βαθμού 8.8.
  • Θερμοκρασία: 35-38 C μεσοθερμική.
  • pH: εύρος 6.5-8.5.

Βασικοί Τύποι, Εξαρτήματα και Χαρακτηριστικά

Η οικογένεια περιλαμβάνει τη δεξαμενή αντιδραστήρα GFS, τον διπλό μεμβρανικό συλλέκτη αερίου που αποθηκεύει βιοαέριο στα 5-30 mbar, και μια αλουμινένια γεωδαιτική θολωτή οροφή για τροπικές τοποθεσίες. Τα βασικά μέρη είναι το περίβλημα από υαλοειδές επίστρωμα 0,25-0,45 mm, το σετ βιδών βαθμού 8.8, οι θυρίδες επιθεώρησης, τα ακροφύσια πολτού και η έξοδος αερίου. Ένας έλεγχος ατελειών 1500 V και μια βαθμολογία πρόσφυσης 3450 N/cm2 εγγυώνται μακροχρόνια ποιότητα.

  • Αντιδραστήρας: περίβλημα GFS.
  • Συλλέκτης: μεμβράνη 5-30 mbar.
  • Οροφή: γεωδαιτική επιλογή.
  • Πρόσφυση: 3450 N/cm2.

Εφαρμογές Αντιδραστήρων Υψηλής Ταχύτητας

Εξυπηρετούν ζωική κοπριά, απόβλητα τροφίμων και δημοτικά λύματα για παραγωγή ενέργειας, όπου το μεθάνιο πρέπει να συλλέγεται, όχι να απελευθερώνεται. Μια σφραγισμένη δεξαμενή 30-50 ετών χρησιμοποιείται επίσης για τροφοδοσία αναβάθμισης βιοαερίου και καλυμμένες λιμνοθάλασσες σε θερμά κλίματα. Το αδρανές υαλοειδές επίστρωμα είναι ο λόγος που η ίδια δεξαμενή ανέχεται τόσο τη φάση όξινης εκκίνησης όσο και το αλκαλικό ώριμο χωνεμένο υλικό σε pH 6.5-8.5.

  • Φάρμες: κοπριά σε βιοαέριο.
  • Απόβλητα τροφίμων: μονάδες AD.
  • Δημοτικά: ενέργεια από λύματα.
  • Κλίμα: καλυμμένες λιμνοθάλασσες.

Τεχνικές Θεωρήσεις

Τεχνικά, ο χάλυβας αμμοβολίζεται σε Sa 2.5, το υαλοειδές επίστρωμα τηγμένο στους 820-930 C σε πάχος 0,25-0,45 mm DFT, και κάθε πάνελ περνάει έλεγχο ατελειών 1500 V πριν από την αποστολή. Το περίβλημα υπολογίζεται σύμφωνα με τα AWWA D103-09 και ISO 28765, η πίεση αερίου σχεδιάζεται για 5-30 mbar, και ένα αρχείο επιθεώρησης καλύπτει κάθε ροπή βίδας. Η διάρκεια ζωής σχεδιασμού είναι 30-50 χρόνια με τεκμηριωμένο σχέδιο συντήρησης.

  • Αμμοβολή: άγκιστρο Sa 2.5.
  • Τήξη: 820-930 C, 0,25-0,45 mm.
  • Έλεγχος: ατέλειες 1500 V.
  • Διάρκεια Ζωής: 30-50 χρόνια.
Παράμετρος σχεδιασμού Τυπική τιμή ή εύρος Γιατί είναι σημαντικό
Εύρος χωρητικότητας 500-50.000 m3 Διακίνηση ανά δεξαμενή
Υδραυλική κατακράτηση 20-40 ημέρες Σταθερότητα χώνευσης
Θερμοκρασία λειτουργίας 35-38 °C Μεσοθερμική προεπιλογή
Μεθάνιο βιοαερίου 55-65 % Θερμογόνος δύναμη
Πίεση αερίου 5-30 mbar Σχεδιασμός συλλέκτη και σφράγισης
Ενέργεια ανάδευσης 5-15 W/m3 Αιώρηση στερεών
DFT υαλοειδούς επιστρώματος 0,25-0,40 mm Αντοχή σε οξέα
Έλεγχος ατελειών 1500 V Κάθε πάνελ ελέγχεται
Βάση κώδικα AWWA D103-09 / ISO 28765 Αρχή σχεδιασμού
Περιορισμός ελέγχου pH τροφοδοσίας κάτω από 5.5 Προσθήκη βήματος διόρθωσης

Πώς να Επιλέξετε μια Δεξαμενή Υψηλής Αναερόβιας Χώνευσης

Επιλέξτε αντιστοιχίζοντας την πίεση αερίου (5-30 mbar), τον όγκο του πολτού (20-60.000 m3) και τη διαβρωτικότητα (pH 6.5-8.5 κανονικό, επιβεβαιώστε κάτω από 5.5) σε έναν αντιδραστήρα GFS με τεκμηριωμένο έλεγχο 1500 V και βίδες βαθμού 8.8. Ζητήστε από τον προμηθευτή τον υπολογισμό AWWA D103-09 και ISO 28765, το αρχείο ελέγχου ατελειών και τις φυτείες αναφοράς. Απορρίψτε οποιαδήποτε προσφορά που δεν μπορεί να παρουσιάσει το πιστοποιητικό πάχους του υαλοειδούς επιστρώματος.

  • Αντιστοίχιση: πίεση και όγκος.
  • Επιβεβαίωση: παράθυρο pH.
  • Απαίτηση: αρχείο 1500 V.
  • Επαλήθευση: μαθηματικά ISO 28765.

Μελέτη Περίπτωσης Έργου

Ένα επαληθευμένο έργο αναερόβιας χώνευσης αποβλήτων τροφίμων στο Shandong της Κίνας χρησιμοποίησε μια δεξαμενή αντιδραστήρα GFS από Γυαλί-Τήγμενο-με-Χάλυβα, συναρμολογούμενη, χωρητικότητας 2.913 m3, κατασκευασμένη το 2023 για τη μετατροπή αποβλήτων τροφίμων σε βιοαέριο στα 5-30 mbar. Το επίστρωμα υαλοειδούς επιστρώματος 0,25-0,45 mm ελέγχθηκε για ατέλειες στα 1500 V και οι συναρμολογούμενες ενώσεις βαθμού 8.8 διατήρησαν το αέριο στεγανό, αποδεικνύοντας έναν αντιδραστήρα υψηλής ταχύτητας σε πραγματική μονάδα AD.

  • Έργο: AD αποβλήτων τροφίμων Shandong
  • Τοποθεσία: Κίνα, Ασία
  • Βιομηχανία: Ανανεώσιμη ενέργεια
  • Εφαρμογή: Αναερόβια χώνευση
  • Προϊόν: Δεξαμενή αντιδραστήρα GFS συναρμολογούμενη
  • Χωρητικότητα: 2.913 m3
  • Ποσότητα: 1 δεξαμενή
  • Υλικό: Γυαλί-Τήγμενο-με-Χάλυβα
  • Πρότυπα: AWWA D103-09 / ISO 28765
  • Έτος: 2023

Σχετικά με την Shijiazhuang Zhengzhong Technology Co., Ltd.

Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) προμηθεύει δεξαμενές αναερόβιας χώνευσης από Γυαλί-Τήγμενο-με-Χάλυβα σε έργα βιοαερίου σε περισσότερες από 100 χώρες από το 2008, κατέχοντας σχεδόν 200 πατέντες σχετικές με υαλοειδή επιστρώματα. Η ομάδα μηχανικών της υπολογίζει κάθε αντιδραστήρα σύμφωνα με τα AWWA D103-09 και ISO 28765 και ελέγχει κάθε πάνελ για ατέλειες στα 1500 V πριν από την εξαγωγή, παρέχοντας στο πρόγραμμα AD μια τεκμηριωμένη βάση σχεδιασμού.

  • Ίδρυση: 2008 στην Κίνα.
  • Εμβέλεια: 100+ χώρες.
  • Πατέντες: σχεδόν 200 για υαλοειδή επιστρώματα.
  • Έλεγχος: 1500 V ανά πάνελ.

Πλεονεκτήματα και Περιορισμοί

Τα πλεονεκτήματα είναι η αδρανής διάρκεια ζωής του υαλοειδούς επιστρώματος 30-50 ετών, η σφράγιση επαληθευμένη στα 1500 V και η ταχεία συναρμολόγηση με βίδες που αποφεύγει τις συγκολλήσεις στο εργοτάξιο. Οι περιορισμοί είναι ότι πολύ χαμηλό pH κάτω από 2 ή λειαντικό χαλίκι απαιτεί επιβεβαιωμένη επένδυση, και η τοποθεσία πρέπει να παρέχει επίπεδο θεμέλιο και το καθορισμένο αρχείο ροπής βιδών. Η δεξαμενή δεν είναι δοχείο πίεσης και έχει σχεδιαστεί για 5-30 mbar, όχι για υψηλή πίεση.

  • Υπέρ: 30-50 έτη, χωρίς συγκόλληση.
  • Υπέρ: σφράγιση 1500 V.
  • Περιορισμός: επιβεβαίωση pH κάτω από 2.
  • Περιορισμός: απαιτείται θεμέλιο.

Σύγκριση με Άλλους Τύπους Δεξαμενών

Σε σύγκριση με βαμμένο συγκολλημένο χάλυβα, η δεξαμενή GFS με υαλοειδές επίστρωμα υπερτερεί σε διάρκεια ζωής κατά της διάβρωσης 30-50 ετών και σε σφράγιση επαληθευμένη στα 1500 V· σε σύγκριση με ανοξείδωτο χάλυβα υπερτερεί στο κόστος κεφαλαίου για χρήση 20-60.000 m3. Το σκυρόδεμα είναι βαρύτερο και πιο αργό στην κατασκευή. Ο πίνακας συγκρίνει τα κοινά υλικά για χρήση βιοαερίου, ώστε η επιλογή να ταιριάζει στην τοποθεσία και τον προϋπολογισμό.

  • GFS: καλύτερο κόστος ζωής.
  • Ανοξείδωτος: δαπανηρός σε κλίμακα.
  • Συγκολλημένος: μικρότερη διάρκεια ζωής.
  • Σκυρόδεμα: αργή κατασκευή.
Κριτήριο Δεξαμενή GFS συναρμολογούμενη Δεξαμενή συγκολλημένου χάλυβα Δεξαμενή σκυροδέματος Δεξαμενή FRP
Αντοχή στη διάβρωση Υαλοειδές επίστρωμα, αδρανές Εξαρτώμενο από την επικάλυψη Καλό αλλά πορώδες Εξαρτώμενο από την επένδυση
Κατασκευή Συναρμολογούμενη, γρήγορη στο εργοτάξιο Συγκολλημένη, πιο αργή Χυτό επί τόπου Χυτό / εργοστασιακό
Ανώτατο όριο χωρητικότητας Έως 60.000 m3 Έως 150.000 m3 Πολύ μεγάλο Περιορισμένο (<5.000 m3)
Διάρκεια ζωής σχεδιασμού 30-50 χρόνια 30-50 χρόνια 40-60 χρόνια 20-30 χρόνια
Καλύτερη εφαρμογή Διαβρωτικό, αρθρωτό Πολύ μεγάλο, γενικό Βαριές πολιτικές εργασίες Μικρό, καθαρό χημικό

Συμπέρασμα

Μια δεξαμενή υψηλής αναερόβιας χώνευσης ορίζεται από ένα υαλοειδές επίστρωμα 0,25-0,45 mm τηγμένο στους 820-930 C, έναν έλεγχο ατελειών 1500 V και συναρμολογούμενες ενώσεις βαθμού 8.8 ονομαστικής για 5-30 mbar σε διάρκεια ζωής 30-50 ετών. Καθορίστε AWWA D103-09 και ISO 28765, απαιτήστε το αρχείο ελέγχου και ο αντιδραστήρας θα συγκρατεί αξιόπιστα το μεθάνιο.

  • Προδιαγραφή: υαλοειδές επίστρωμα 820-930 C.
  • Επαλήθευση: έλεγχος 1500 V.
  • Επιβεβαίωση: ISO 28765.

Συχνές Ερωτήσεις (FAQ)

Τι είναι μια δεξαμενή υψηλής αναερόβιας χώνευσης;

Είναι ένας σφραγισμένος αντιδραστήρας από Γυαλί-Τήγμενο-με-Χάλυβα με υαλοειδές επίστρωμα 0,25-0,45 mm τηγμένο στους 820-930 C, συναρμολογούμενος με συνδετήρες βαθμού 8.8 και ονομαστικής χωρητικότητας για συγκράτηση βιοαερίου στα 5-30 mbar για 30-50 χρόνια.

Σε τι θερμοκρασία λειτουργεί;

Η μεσοθερμική χώνευση λειτουργεί στους 35-38 C· το αδρανές υαλοειδές επίστρωμα αντέχει στην όξινη εκκίνηση και στο αλκαλικό ώριμο χωνεμένο υλικό κατά τη διάρκεια της διάρκειας ζωής των 30-50 ετών.

Τι χωρητικότητα είναι διαθέσιμη;

Οι μεμονωμένες δεξαμενές αντιδραστήρων GFS κυμαίνονται από 20 m3 έως 60.000 m3, και μεγαλύτερες μονάδες βιοαερίου εξυπηρετούνται από πολλαπλές παράλληλες δεξαμενές σε μια τοποθεσία.

Ποια πρότυπα ισχύουν για τους αντιδραστήρες GFS;

Το περίβλημα ακολουθεί τα AWWA D103-09 και ISO 28765, οι βίδες είναι βαθμού 8.8, και η επικάλυψη επαληθεύεται με έλεγχο ατελειών 1500 V πριν από την αποστολή.

Πώς εγκαθίσταται η δεξαμενή;

Τα πάνελ συναρμολογούνται σε προετοιμασμένο θεμέλιο από τοπικά συνεργεία υπό την επίβλεψη του προμηθευτή· δεν απαιτείται επιτόπια επίστρωση ή συγκόλληση του περιβλήματος, γεγονός που συντομεύει το χρονοδιάγραμμα.

Είναι κατάλληλη για βιοαέριο από απόβλητα τροφίμων;

Ναι. Η αναερόβια χώνευση αποβλήτων τροφίμων είναι μια τεκμηριωμένη εφαρμογή· το αδρανές υαλοειδές επίστρωμα αντέχει στη φάση όξινης εκκίνησης και στο αλκαλικό ώριμο χωνεμένο υλικό σε pH 6.5-8.5.

Προτεινόμενη CTA: Στείλτε την πρώτη ύλη σας, τον ημερήσιο όγκο και την επιθυμητή πίεση αερίου (5-30 mbar) στην ομάδα μηχανικών μας για προδιαγραφές αντιδραστήρα GFS και επαληθευμένη λίστα αναφοράς.
