Σχεδιασμός Δεξαμενής Συγκράτησης Λάσπης: Ανάδευση, Στέγαση και Διάβρωση

Μια δεξαμενή συγκράτησης λάσπης βρίσκεται μεταξύ των σταδίων επεξεργασίας - εξισορροπώντας αυτό που φτάνει με αυτό που μπορεί να δεχτεί το επόμενο στάδιο. Μοιάζει με ένα απλό δοχείο, αλλά οι αποφάσεις σχεδιασμού (ανάδευση, στέγη, υλικό) αποφασίζουν αν θα κάνει ήσυχα τη δουλειά της ή θα γίνει μια δεξαμενή συντήρησης.

Μια δεξαμενή συγκράτησης λάσπης είναι ένας ενδιάμεσος ρυθμιστής που αποθηκεύει ακατέργαστη ή πυκνωμένη λάσπη μεταξύ των σταδίων επεξεργασίας, και ο σχεδιασμός της βασίζεται σε τρία σημεία: επαρκής ανάδευση (περίπου 5-15 W/m3) για να σταματήσει η καθίζηση και η δημιουργία κρούστας, σφραγισμένη οροφή για τον έλεγχο της οσμής και του χώρου αερίου πλούσιου σε H2S, και ανθεκτικό στη διάβρωση περίβλημα (GFS ή FBE κολλητό, σε αντίθεση με το πιο αργό σκυρόδεμα). Η πρόσβαση στην αντλία και μια εκροή που αποφεύγει την επαναναστολή των αδρανών συμπληρώνουν την εικόνα.

Γιατί Υπάρχει μια Δεξαμενή Συγκράτησης Λάσπης

Οι αλυσίδες επεξεργασίας σπάνια είναι ισορροπημένες ώρα με την ώρα - ένας χωνευτής, ένας συμπιεστής αφυδάτωσης ή ένα πρόγραμμα απομάκρυνσης με φορτηγό δεν μπορούν να απορροφήσουν κάθε αιχμή. Μια δεξαμενή συγκράτησης ρυθμίζει αυτές τις διακυμάνσεις ώστε η ανάντη και η κατάντη ροή να είναι σταθερές. Το μέγεθός της καθορίζεται από την ανισορροπία που πρέπει να καλύψει, όχι από τη μέση ροή του εργοστασίου, γι' αυτό ένας μικρός ρυθμιστής (όπως η κατηγορία των 200 m3) και ένας μεγάλος εξυπηρετούν πολύ διαφορετικούς σκοπούς.

• Ρυθμίζει τις αιχμές μεταξύ των σταδίων επεξεργασίας.
• Μεγέθη για ανισορροπία, όχι για μέση ροή.
• Οι μικροί (200 m3) και οι μεγάλοι ρυθμιστές έχουν διαφορετικούς σκοπούς.

Ανάδευση: Σταμάτημα Καθίζησης και Κρούστας

Η λάσπη που παραμένει ακίνητη αποθέτει τα στερεά της και σχηματίζει μια κρούστα που είναι πολύ πιο δύσκολο να μετακινηθεί από το υγρό από κάτω. Η αποδεκτή ισχύς ανάδευσης είναι περίπου 5-15 W/m3 εγκατεστημένης ισχύος, που παρέχεται από υποβρύχιους ή πίδακες αναδευτήρες, με μέγεθος ανάλογο του όγκου και της ρεολογίας, με πρόσβαση για συντήρηση του αναδευτήρα χωρίς άδειασμα της δεξαμενής. Λίγη ανάδευση σημαίνει ότι έχετε μια δεξαμενή καθίζησης. Υπερβολική ανάδευση σπαταλά ενέργεια.

• 5-15 W/m3 εγκατεστημένη ισχύς ανάδευσης.
• Υποβρύχιοι ή πίδακες αναδευτήρες, συντηρήσιμοι εντός της δεξαμενής.
• Η κρούστα είναι πιο δύσκολο να αντιμετωπιστεί από το υγρό.

Στέγαση και Διάβρωση

Η χειρότερη διάβρωση σε μια δεξαμενή λάσπης είναι συνήθως στον χώρο αερίου, όπου το H2S και η υγρασία προσβάλλουν το περίβλημα και οποιοδήποτε εκτεθειμένο χάλυβα. Μια σφραγισμένη οροφή (θόλος αλουμινίου, σμάλτο ή διπλή μεμβράνη ανάλογα με τη διαχείριση αερίου) συγκρατεί αυτό το περιβάλλον, ενώ η επένδυση από την πλευρά του υγρού - GFS ή FBE - αντιστέκεται στην ίδια τη λάσπη. Το σκυρόδεμα είναι ανθεκτικό, αλλά αργό στην κατασκευή και δύσκολο να σφραγιστεί στις διεισδύσεις.

Αναφορά Έργου

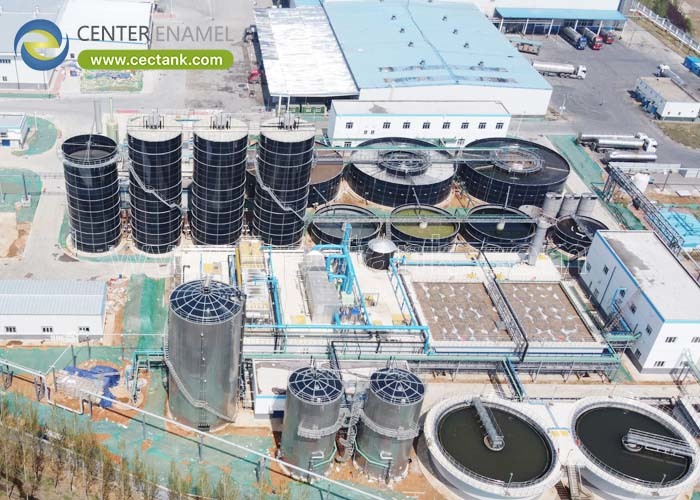

Μια παραδοθείσα σειρά δεξαμενών υγρών αποβλήτων δείχνει την οικογένεια σε επιθετική χρήση: το Έργο Επεξεργασίας Υγρών Αποβλήτων Χώματος Υγειονομικής Ταφής HK Veolia (2019) περιλάμβανε δεξαμενές εξισορρόπησης, SBR, συγκράτησης λάσπης και πυκνωμένης λάσπης κατασκευασμένες με οροφές GFS - πραγματική μηχανική δεξαμενών συγκράτησης λάσπης με σφραγισμένο διαβρωτικό χώρο αερίου.

• HK Veolia Landfill Leachate 2019: Δεξαμενές EQ/SBR/συγκράτησης λάσπης/πυκνωτή με οροφές GFS.
• Αποδεικνύει σφραγισμένες, ανθεκτικές στη διάβρωση δεξαμενές λάσπης.

Εξειδίκευση Εταιρείας

Η Center Enamel κατασκευάζει δεξαμενές συγκράτησης λάσπης GFS και FBE σύμφωνα με τα πρότυπα ISO 28765 / AWWA D103-09 με περίβλημα ελεγμένο για 100% 1500 V για ελαττώματα και συναρμολόγηση με βίδες που καλύπτει τόσο μικρούς ρυθμιστές όσο και μεγάλες πολυβάθμιες σειρές.

Συχνές Ερωτήσεις

Για τι χρησιμεύει μια δεξαμενή συγκράτησης λάσπης;

Ρυθμίζει τις αιχμές μεταξύ των σταδίων επεξεργασίας ώστε η ανάντη και η κατάντη ροή να είναι σταθερές. Το μέγεθός της καθορίζεται από την ανισορροπία, όχι από τη μέση ροή.

Πόση ανάδευση χρειάζεται μια δεξαμενή συγκράτησης λάσπης;

Περίπου 5-15 W/m3 εγκατεστημένης ισχύος ανάδευσης, από υποβρύχιους ή πίδακες αναδευτήρες, για την πρόληψη καθίζησης και κρούστας.

Γιατί να σφραγιστεί η οροφή μιας δεξαμενής λάσπης;

Επειδή ο χώρος αερίου πλούσιος σε H2S πάνω από τη λάσπη είναι η πιο διαβρωτική ζώνη. Η σφράγιση τον συγκρατεί και ελέγχει την οσμή.

GFS ή σκυρόδεμα για συγκράτηση λάσπης;

Το κολλητό GFS ή FBE είναι συνήθως ταχύτερο στην κατασκευή και ευκολότερο στη σφράγιση από το χυτό σκυρόδεμα, με αδρανή επένδυση που αντιστέκεται στη λάσπη και το αέριο.

Πώς μπορώ να αποφύγω την επαναναστολή των αδρανών;

Αντλήστε από πάνω από το στρώμα αδρανών και διατηρήστε την ανάδευση ήπια. Σχεδιάστε την εκροή λαμβάνοντας υπόψη το προφίλ των στερεών.

Ποια πρότυπα ισχύουν;

ISO 28765 για σχεδιασμό GFS, AWWA D103-09 για δομή, με έλεγχο 100% για ελαττώματα στο σμάλτο.

Συμπέρασμα

Μια δεξαμενή συγκράτησης λάσπης είναι πρώτα ένας ρυθμιστής και μετά ένα δοχείο. Εάν η ανάδευση, η σφραγισμένη οροφή και η ανθεκτική στη διάβρωση επένδυση είναι σωστές, εξομαλύνει ολόκληρη την αλυσίδα. Η κολλητή κατασκευή GFS ή FBE παρέχει αυτές τις ιδιότητες γρήγορα, σε οποιονδήποτε όγκο, από έναν ρυθμιστή 200 m3 έως μια πολυδεξαμενική σειρά.
