Τι είναι ένας αντιδραστήρας ζιρκονίου; Αντίσταση στη διάβρωση, σχεδιασμός και εφαρμογές

Τι είναι ένας αντιδραστήρας ζιρκονίου; Αντοχή στη διάβρωση, Σχεδιασμός & Εφαρμογές

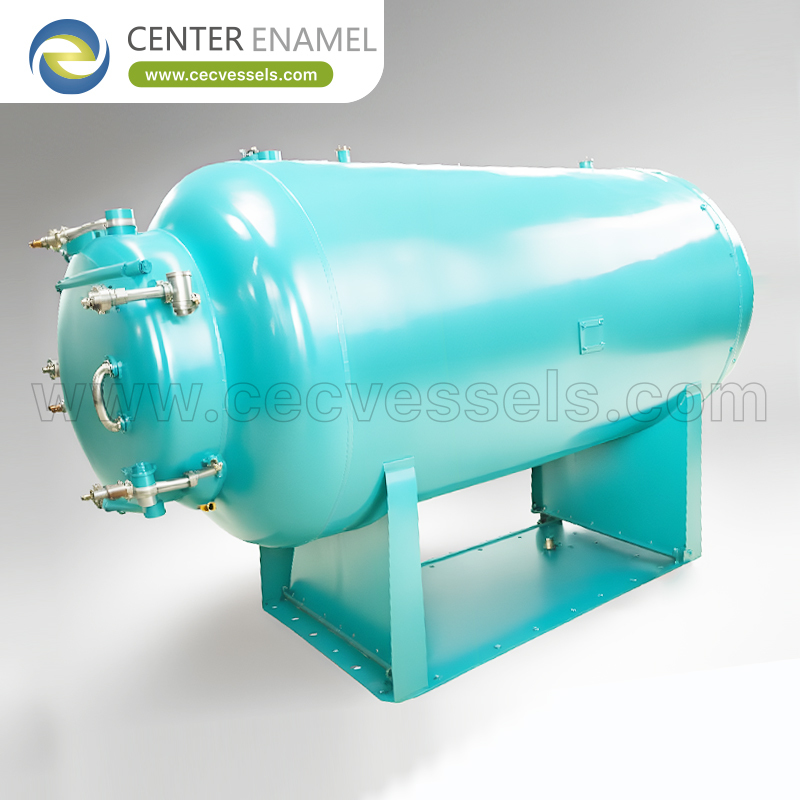

Απαντώντας στην κεντρική ερώτηση: Τι είναι ένας αντιδραστήρας ζιρκονίου και γιατί χρησιμοποιείται εκεί που ο ανοξείδωτος χάλυβας αποτυγχάνει;Ένας αντιδραστήρας ζιρκονίου είναι ένα δοχείο πίεσης κατασκευασμένο από κράματα ζιρκονίου (Zircadyne 702: 99,2% Zr + Hf; 705: Zr + 2,5% Nb) για υπηρεσίες όπου το υδροχλωρικό οξύ, το θειικό οξύ και τα θερμά διαλύματα χλωριούχων καταστρέφουν τον ανοξείδωτο χάλυβα και ακόμη και το Hastelloy. Η πυκνή, προσκολλημένη παθητική μεμβράνη ZrO2 του ζιρκονίου παρέχει κρίσιμη θερμοκρασία διάτρησης (CPT) άνω των 90°C σε χλωριούχα και ρυθμό διάβρωσης κάτω των 0,025 mm/y σε βραστό υδροχλωρικό οξύ - ανοσία που παρατείνει τη διάρκεια ζωής του δοχείου από μήνες σε δεκαετίες. Κατασκευασμένοι σύμφωνα με τα ASTM/ASME SB-523 και B-551, οι αντιδραστήρες ζιρκονίου (πάχος τοιχώματος 3-12 mm, 0,1-3 MPa, 20-250°C) είναι το πρότυπο για εξοπλισμό διεργασιών ουρίας, οξικού οξέος και χλωρίωσης, όπου κανένα φθηνότερο κράμα δεν επιβιώνει.

1. Βασικές Αρχές Αντοχής στη Διάβρωση των Αντιδραστήρων Ζιρκονίου

Η αξία του ζιρκονίου έγκειται εξ ολοκλήρου στη μεμβράνη οξειδίου του. Τρεις αρχές εξηγούν το μοναδικό του εύρος υπηρεσιών:

• **Προστατευτική Παθητική Μεμβράνη ZrO2:**Στον αέρα και στα περισσότερα υδατικά μέσα, το ζιρκόνιο σχηματίζει μια σφιχτή, αυτο-θεραπευόμενη μεμβράνη ZrO2 (2-5 nm) που σταματά περαιτέρω προσβολή. Σε αντίθεση με τον ανοξείδωτο χάλυβα, αυτή η μεμβράνη είναι σταθερή σε αναγωγικά οξέα (HCl, H2SO4) και δεν εξαρτάται από οξειδωτικά είδη, επομένως αντιστέκεται σε συνθήκες που προκαλούν διάτρηση ή σχηματισμό εσοχών στον ανοξείδωτο χάλυβα. Η μεμβράνη ανανεώνεται μέσα σε δευτερόλεπτα αν γρατσουνιστεί, παρέχοντας ανοσία αντί απλώς αργή διάβρωση (< 0,025 mm/y σε βραστό HCl).**Κρίσιμη Θερμοκρασία Διάτρησης (CPT) Άνω των 90°C:**
• Η CPT του ζιρκονίου σε διαλύματα χλωριούχων υπερβαίνει τους 90°C (έναντι ~20-40°C για 316L, ~60-80°C για C-276), πράγμα που σημαίνει ότι δεν διαβρώνεται ακόμη και σε θερμά, συμπυκνωμένα άλατα. Αυτό το καθιστά το κράμα επιλογής για αντιδραστήρες χλωρ-αλκαλίων, ανάκτησης HCl και ουρίας, όπου η συγκέντρωση χλωριούχων και η θερμοκρασία νικούν κατώτερες ποιότητες. Ο βαθμός 705 (Zr+2,5% Nb) προσθέτει αντοχή και ακόμη καλύτερη αντίσταση σε νιτρικά/οξειδωτικά οξέα.**Ανοσία σε Ισχυρά Αναγωγικά Οξέα:**
• 2. Κύριες Εφαρμογές και Βαθμοί Αντιδραστήρων ΖιρκονίουΟι αντιδραστήρες ζιρκονίου καθορίζονται όπου το κόστος κύκλου ζωής υπερβαίνει την υψηλή τιμή των κραμάτων. Τρεις κυρίαρχες εφαρμογές:**Αντιδραστήρες Ουρίας και Καρβαμιδίου:**

Στις μονάδες ουρίας, το διάλυμα καρβαμιδίου (NH3 + CO2 + H2O + NH4COONH2) είναι εξαιρετικά διαβρωτικό στους 180-200°C. Οι επενδύσεις/επικαλυμμένοι αντιδραστήρες ζιρκονίου (βαθμός 702) αντιστέκονται στο καρβαμίδιο και στο χλωριούχο αμμώνιο πολύ καλύτερα από τον 316L ή ακόμη και τον διπλό, παρατείνοντας τη διάρκεια εκστρατείας και μειώνοντας τον απρόβλεπτο χρόνο διακοπής λειτουργίας. Το ζιρκόνιο χρησιμοποιείται ως χαλαρή επένδυση ή με έκρηξη επικαλυμμένο πάνω σε ανθρακούχο χάλυβα για τη διαχείριση του κόστους (επένδυση 3-6 mm πάνω από κέλυφος 20-40 mm).

**Δοχεία Διεργασιών HCl και Χλωρίωσης:**

• Η σύνθεση HCl, η ανάκτηση HCl και η χλωρίωση (π.χ., χλωροοξικό οξύ, πλυντρίδες αερίων εκκένωσης φωσγένωσης MDI/TDI) λειτουργούν σε βραστό ή συμπυκνωμένο HCl. Οι αντιδραστήρες και τα εσωτερικά μέρη ζιρκονίου (διαχυτήρας, διαφράγματα, σωλήνες εμβάπτισης) παρέχουν δεκαετίες υπηρεσίας έναντι μηνών για επενδεδυμένο χάλυβα. Βαθμός 702 για γενικό HCl, 705 όπου η μηχανική αντοχή υπό θερμικό κύκλο είναι σημαντική.**Αντιδραστήρες Οξικού Οξέος και Ειδικών Οργανικών Ουσιών:**
• Το οξικό οξύ, το ακρυλικό οξύ και σχετικές οξειδώσεις/χλωριώσεις στους 100-200°C προσβάλλουν τα περισσότερα κράματα· το ζιρκόνιο αντιστέκεται τόσο στο οξύ όσο και στα ιχνοστοιχεία αλογόνων. Χρησιμοποιείται επίσης στη σύνθεση φαρμακευτικών και αγροχημικών όπου η καθαρότητα του προϊόντος (χωρίς έκπλυση μετάλλων) είναι κρίσιμη. Η κατασκευή ακολουθεί το ASME SB-523 με αυστηρή καθαριότητα για την αποφυγή μόλυνσης από σίδηρο/χαλκό που θα μπορούσε να προκαλέσει διάβρωση.Πίνακας Σύγκρισης Ζιρκονίου έναντι Εναλλακτικών Κραμάτων
• ΚράμαCPT σε Χλωριούχα

Βραστό HCl

Ε: Γιατί το ζιρκόνιο είναι τόσο ακριβό και αξίζει τον κόπο;

Α: Το ζιρκόνιο είναι δαπανηρό (3-5 φορές το 316L, συγκρίσιμο με το C-276) λόγω της επεξεργασίας του μεταλλεύματος (διαχωρισμός Hf) και της δύσκολης κατασκευής του (αντιδραστική συγκόλληση υπό αδρανές αέριο, αυστηρή καθαριότητα). Αξίζει τον κόπο όταν το κόστος κύκλου ζωής κερδίζει: σε βραστό HCl ή θερμά χλωριούχα, ένα δοχείο 316L μπορεί να αποτύχει σε μήνες ενώ το ζιρκόνιο διαρκεί δεκαετίες, αποφεύγοντας χρόνο διακοπής λειτουργίας, διαρροές και αντικατάσταση. Χρησιμοποιήστε το μόνο όπου φθηνότερα κράματα πραγματικά δεν μπορούν να επιβιώσουν.

Ε: Πώς κατασκευάζεται και επιθεωρείται ένας αντιδραστήρας ζιρκονίου;

Α: Το ζιρκόνιο συγκολλάται υπό αδρανή (Αργό) θωράκιση με TIG/GTAW, χρησιμοποιώντας καθαρισμένο με ζιρκόνιο υλικό πλήρωσης, με αυστηρή αποφυγή μόλυνσης από σίδηρο/χαλκό που θα μπορούσε να προκαλέσει διάβρωση. Κατασκευάζεται σύμφωνα με τα ASTM/ASME SB-523 (πλάκα) και B-551 (ράβδος/σφυρήλατα) και φέρει σήμανση κώδικα σύμφωνα με το ASME Section VIII. Συνήθης πρακτική είναι η επικάλυψη με έκρηξη ζιρκονίου πάνω σε ανθρακούχο χάλυβα για μείωση του κόστους· η ακεραιότητα της επένδυσης επαληθεύεται με δοκιμή κενού και δοκιμή διεισδυτικού βαφής.

Ε: Ποια είναι η διαφορά μεταξύ ζιρκονίου 702 και 705;

Α: Ο βαθμός 702 είναι μη κραματωμένο ζιρκόνιο (99,2% Zr + Hf) με μέγιστη αντοχή στη διάβρωση σε αναγωγικά οξέα. Ο βαθμός 705 προσθέτει 2,5% νιόβιο, αυξάνοντας την αντοχή και βελτιώνοντας την αντίσταση σε νιτρικά/οξειδωτικά οξέα και στη διάβρωση υπό τάση, διατηρώντας παράλληλα την ίδια ανοσία σε HCl/χλωριούχα. Ο 705 προτιμάται όπου ο θερμικός κύκλος ή το μηχανικό φορτίο είναι υψηλό· ο 702 όπου η καθαρή αντοχή στη διάβρωση είναι ο μόνος οδηγός.
