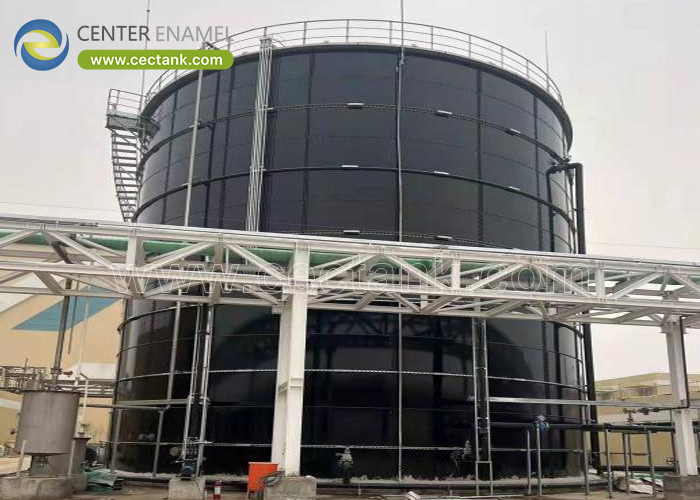

Οικονομικά αποδοτικές δεξαμενές από ατσάλι με βρόγχους ως αντιδραστήρας EGSB και δεξαμενές λυμάτων

• Αναερόβια αριστεία υψηλού ποσοστού:Οι αντιδραστήρες Expanded Granular Sludge Bed (EGSB) είναι η κορυφαία επιλογή για την επεξεργασία οργανικών λυμάτων υψηλής αντοχής, απαιτητικά ψηλά δοχεία που μοιάζουν με πύργο με ακριβείς υδραυλικές παραμέτρους.

• Το πλεονέκτημα του βιδωμένου χάλυβα:Οι προκατασκευασμένες βιδωμένες δεξαμενές χάλυβα—κυρίως Glass-Fused-to-Steel (GFS)— παρέχουν μια οικονομικά αποδοτική εναλλακτική λύση στο σκυρόδεμα και τον συγκολλημένο χάλυβα, μειώνοντας το CAPEX έως και 30% έως 40% και μειώνοντας τα χρονοδιαγράμματα κατασκευής επί τόπου σε ημέρες αντί για μήνες.

• Δομική Βελτιστοποίηση:Σχεδιασμένο για να αντέχει εύκολα τις υψηλές υδροστατικές πιέσεις που σχετίζονται με τις ψηλές αναλογίες πλευρών πύργων EGSB, χρησιμοποιώντας μεταβλητά πάχη πλακών που ταιριάζουν με την κλίση πίεσης.

• Βασικά πρότυπα:Πλήρως συμβατό με τα παγκόσμια δημοτικά και βιομηχανικά πρότυπα, συμπεριλαμβανομένων των AWWA D103-09, ISO 28765 και των περιφερειακών σεισμικών κωδίκων.

ΟΔιογκωμένη κοκκώδης κλίνη λάσπης (EGSB)Ο αντιδραστήρας αντιπροσωπεύει ένα σημαντικό εξελικτικό βήμα στην υψηλής ταχύτητας αναερόβια επεξεργασία λυμάτων. Χρησιμοποιείται ευρέως σε βιομηχανίες με οργανικά ρεύματα υψηλού φορτίου, όπως ζυθοποιεία, εργοστάσια παραγωγής χαρτιού και χαρτοπολτού, εργοστάσια αμύλου και εργοστάσια χημικής επεξεργασίας.

Σε αντίθεση με τον προκάτοχό του, τον αντιδραστήρα UASB (Upflow Anaerobic Sludge Blanket), ένας αντιδραστήρας EGSB διαθέτει πολύ υψηλότερο λόγο διαστάσεων (αναλογία ύψους προς διάμετρο συνήθως > 3:1 ή ακόμα και 5:1) και χρησιμοποιεί υψηλή υδραυλική ανακυκλοφορία. Αυτός ο σχεδιασμός επιτρέπει μια σημαντικά αυξημένη ταχύτητα ανόδου, διευρύνοντας την κοκκώδη κλίνη λάσπης και διατηρώντας τη βιομάζα σε ρευστοποιημένη κατάσταση. Αυτή η ρευστοποίηση μεγιστοποιεί την επαφή λυμάτων με βιομάζα, επιτρέποντας στο σύστημα να χειρίζεται οργανικούς ρυθμούς φόρτωσης (OLR) έως και20 έως 35 kg COD/m³·ημέρα.

Η ταχύτητα της υδραυλικής ανόδου ορίζεται μαθηματικά ως:

Για να διατηρηθεί το υψηλό $v_{up}$ που απαιτείται για τη ρευστοποίηση του κρεβατιού (συνήθως4 έως 10 m/h), το δοχείο του αντιδραστήρα πρέπει να βελτιστοποιηθεί δομικά ως ένας ψηλός, κατακόρυφος πύργος.

Ο σχεδιασμός ενός ψηλού αντιδραστήρα EGSB παρουσιάζει μοναδικές δομικές προκλήσεις. Καθώς το ύψος του πύργου αυξάνεται, η υδροστατική πίεση που ασκεί στους κάτω τοίχους αυξάνεται γραμμικά.

Η υδροστατική πίεση σε οποιοδήποτε δεδομένο ύψος $z$ από τον πυθμένα της δεξαμενής εκφράζεται ως:

Λόγω αυτής της γραμμικής κλίσης πίεσης, το κάτω μέρος του αντιδραστήρα απαιτεί βαριά δομική στήριξη, ενώ οι άνω δακτύλιοι μπορούν να χρησιμοποιούν λεπτότερα υλικά.

• Διαβαθμισμένο πάχος πλάκας:Η κατασκευή βιδωμένου χάλυβα επιτρέπει στους μηχανικούς να διαφοροποιούν το πάχος των μεμονωμένων δακτυλίων. Οι κάτω δακτύλιοι μπορούν να κατασκευαστούν από χοντρές, υψηλής αντοχής χαλύβδινες πλάκες για να χειρίζονται τη μέγιστη πίεση $P(0)$, ενώ οι επάνω πλάκες είναι σταδιακά λεπτότερες. Αυτό ελαχιστοποιεί τα απόβλητα υλικών και μειώνει το συνολικό βάρος της δεξαμενής.

• Χωρίς συγκόλληση επί τόπου:Οι παραδοσιακοί συγκολλημένοι πύργοι χάλυβα απαιτούν ειδικευμένους συγκολλητές πεδίου, ακτινογραφικές δοκιμές συγκόλλησης (ακτίνες Χ) και αμμοβολή και επίστρωση επί τόπου. Οι βιδωμένες δεξαμενές κατασκευάζονται πλήρως, έχουν προεπικαλυφθεί και δοκιμάζονται σε ελεγχόμενο εργοστασιακό περιβάλλον και στη συνέχεια βιδώνονται μεταξύ τους επιτόπου χρησιμοποιώντας εξειδικευμένους γρύλους.

• Ελάχιστο αποτύπωμα τοποθεσίας:Επειδή οι μονάδες EGSB συχνά ενσωματώνονται σε υπάρχουσες βιομηχανικές εγκαταστάσεις όπου ο χώρος είναι περιορισμένος, η μέθοδος ανύψωσης από πάνω προς τα κάτω που χρησιμοποιείται για την εγκατάσταση βιδωμένων χαλύβδινων δεξαμενών είναι εξαιρετικά συμφέρουσα. Εξαλείφει την ανάγκη για τεράστιες σκαλωσιές, βαρείς γερανούς και μεγάλους χώρους κατασκευής.

Η επιλογή του σωστού υλικού για το τοίχωμα του αντιδραστήρα είναι κρίσιμη. Το εσωτερικό περιβάλλον ενός αντιδραστήρα EGSB είναι εξαιρετικά διαβρωτικό, χαρακτηρίζεται από οργανικά οξέα, διαλυμένο διοξείδιο του άνθρακα και αέριο υδρόθειο στον άνω χώρο.

Για να λειτουργεί αξιόπιστα ως αντιδραστήρας EGSB υψηλής ταχύτητας, μια βιδωμένη χαλύβδινη δεξαμενή πρέπει να ενσωματώνει διάφορα εξειδικευμένα εξαρτήματα μηχανικής:

Ο τριφασικός διαχωριστής βρίσκεται στην κορυφή του πύργου EGSB. Διαχωρίζει τα επεξεργασμένα λύματα, το βιοαέριο και την κοκκώδη λάσπη, επιτρέποντας στη βιομάζα να καθιζάνει πίσω στη ζώνη πέψης ενώ το αέριο δεσμεύεται. Οι δεξαμενές από βιδωμένο χάλυβα έχουν κατασκευαστεί με προσαρμοσμένους εσωτερικούς βραχίονες και φλάντζες για να υποστηρίζουν το βάρος αυτού του σύνθετου συγκροτήματος διαχωριστή από ανοξείδωτο χάλυβα ή FRP.

Επειδή η αναερόβια χώνευση παράγει διαβρωτικό H_2S, το Glass-Fused-to-Steel (GFS) είναι η προτιμώμενη επιλογή με βιδωτή δεξαμενή. Η επίστρωση γυάλινου σμάλτου είναι εντελώς μη πορώδης και χημικά αδρανής, που σημαίνει ότι παραμένει ανεπηρέαστη από τη συμπύκνωση θειικού οξέος στη ζώνη αερίου ή από οργανικά οξέα στη ζώνη υγρού.

Για αποθήκευση βιοαερίου και διαχείριση πίεσης, τοποθετούνται εύκολα βιδωμένες δεξαμενές EGSBΣτέγες Διπλής μεμβράνης. Αυτές οι οροφές έχουν σχεδιαστεί για να χειρίζονται τις διακυμάνσεις της πίεσης και να ενσωματώνονται άψογα με το επάνω χείλος των βιδωμένων χαλύβδινων πλακών.

Το σκυρόδεμα είναι πορώδες και πολύ ευαίσθητο στη χημική χάραξη από οργανικά οξέα και στη διάβρωση που προκαλείται από μικροβία (MIC) από το αέριο H_2S. Επιπλέον, οι πύργοι από σκυρόδεμα απαιτούν εκτεταμένη προετοιμασία θεμελίωσης, δομικό ξυλότυπο και μεγάλους χρόνους σκλήρυνσης. Οι δεξαμενές από βιδωμένο χάλυβα —ειδικά Glass-Fused-to-Steel— είναι χημικά αδρανείς, πλήρως προκατασκευασμένες και μπορούν να εγκατασταθούν σε ένα κλάσμα του χρόνου με πολύ χαμηλότερο κόστος.

Ναί. Οι δεξαμενές από βιδωμένο χάλυβα κατασκευάζονται κατά παραγγελία για κάθε έργο. Χρησιμοποιώντας παχύτερες, υψηλότερης ποιότητας χαλύβδινες πλάκες για τους κάτω δακτυλίους του πύργου και λεπτότερες πλάκες για τα ανώτερα τμήματα, οι δομικοί μηχανικοί μπορούν να βελτιστοποιήσουν τη δεξαμενή ώστε να αντέχει σε υψηλές υδροστατικές πιέσεις διατηρώντας παράλληλα το κόστος υλικού στο ελάχιστο. Όλα τα σχέδια συμμορφώνονται αυστηρά με τοAWWA D103-09πρότυπο.

Οι ραφές των βιδωμένων χαλύβδινων δεξαμενών σφραγίζονται χρησιμοποιώντας ελαστομερή στεγανωτικά υψηλής αντοχής, βιομηχανικής ποιότητας (με βάση πολυουρεθάνη ή σιλικόνη) σε συνδυασμό με αυτοασφαλιζόμενα μπουλόνια. Αυτά τα στεγανωτικά είναι εξαιρετικά ανθεκτικά στις χημικές ενώσεις, τις θερμοκρασίες και τις πιέσεις που βρίσκονται στην επεξεργασία βιομηχανικών λυμάτων, εξασφαλίζοντας μακροχρόνια στεγανή απόδοση.

Ναί. Οι διαδικασίες αναερόβιας πέψης βασίζονται σε σταθερή μεσόφιλη (35°C έως 38°C) ή θερμόφιλο (50°C έως 55°C) θερμοκρασίες. Οι δεξαμενές από βιδωμένο χάλυβα μονώνονται εύκολα με την τοποθέτηση εξωτερικών μονωτικών πλακών πολυουρεθάνης που καλύπτονται από προστατευτικά πάνελ επένδυσης από αλουμίνιο ή χάλυβα, τα οποία μπορούν να ολοκληρωθούν κατά τη διάρκεια της τυπικής συναρμολόγησης με γρύλο.
