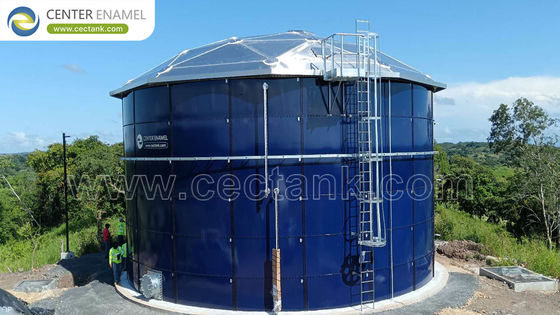

Προσαρμοσμένες δεξαμενές από γυαλί και χάλυβα για καθαρισμό νερού, επεξεργασία RO νερού και θαλάσσιου νερού με ταχεία εγκατάσταση

Η βιομηχανική και δημοτική υποδομή επεξεργασίας νερού απαιτεί εξαιρετικά εξειδικευμένα υλικά περιορισμού. Οι διεργασίες που περιλαμβάνουν προηγμένο καθαρισμό νερού, επεξεργασία αντίστροφης όσμωσης (RO) και αφαλάτωση θαλασσινού νερού εισάγουν μοναδικά χημικά περιβάλλοντα - που κυμαίνονται από την επιθετική, απιονισμένη φύση του "πεινασμένου" νερού RO έως τις σοβαρές κοιλότητες που προκαλούνται από χλώριο σε θαλάσσια περιβάλλοντα.

ΠροσαρμοσμένοGlass-Fused-to-Steel (GFS)Οι βιδωμένες δεξαμενές προσφέρουν μια σχεδιασμένη λύση που εξισορροπεί την εξαιρετική χημική αντίσταση με την ταχύτητα της αρθρωτής κατασκευής. Αυτός ο οδηγός αναλύει τη δομική μηχανική, την επιστήμη των υλικών και την επιχειρησιακή απόδοση της ανάπτυξης δεξαμενών GFS υψηλής χωρητικότητας σε εξειδικευμένα δίκτυα επεξεργασίας νερού.

Το θεμελιώδες πλεονέκτημα μιας δεξαμενής GFS είναι η φυσική της σύνθεση: μια πλάκα ανθρακούχου χάλυβα από κράμα τιτανίου υψηλής αντοχής μοριακά συντηγμένη με επικάλυψη βοριοπυριτικού γυαλιού υψηλής ποιότητας σε θερμοκρασίες που φτάνουν820°C έως 930°C. Το οριακό στρώμα που προκύπτει εξαλείφει την εσωτερική επαφή υγρού με χάλυβα, παρουσιάζοντας μοναδικά πλεονεκτήματα για τρεις διαφορετικές εφαρμογές επεξεργασίας νερού:

Τα τυπικά συστήματα καθαρισμού νερού απαιτούν εντελώς αδρανή υλικά για τη διατήρηση της ασφάλειας του νερού και την πρόληψη της μικροβιακής ανάπτυξης. Η λεία, υαλοποιημένη επιφάνεια του χάλυβα με επένδυση από γυαλί αποτρέπει τη συσσώρευση βιοφίλμ (ψευδομονάδα και είδη φυκιών) και συμμορφώνεται πλήρως μεNSF/ANSI 61καιWRASπιστοποιήσεις, διασφαλίζοντας μηδενική έκπλυση χημικών σε δημόσια δίκτυα ύδρευσης.

Το νερό διεισδύσεως RO είναι εξαιρετικά καθαρό, που σημαίνει ότι έχει αφαιρεθεί από τα φυσικά του ορυκτά ιόντα. Αυτό το καθιστά χημικά ασταθές και εξαιρετικά επιθετικό - που συχνά αποκαλείται "πεινασμένο νερό". Το νερό RO εκπλένει ενεργά τα ορυκτά από τους παραδοσιακούς τοίχους από σκυρόδεμα και επιταχύνει γρήγορα τη διάβρωση σε δεξαμενές βασικού ανθρακούχου χάλυβα. Η μήτρα διοξειδίου του πυριτίου μιας δεξαμενής GFS είναι εντελώς αδιαπέραστη από νερό που δεν έχει ιόντα, διατηρώντας τόσο την καθαρότητα του νερού όσο και τη δομική μακροζωία.

Το θαλασσινό νερό περιέχει ακραίες συγκεντρώσεις ιόντων χλωρίου (Cl-), που συνήθως υπερβαίνουν τα 19.000 mg/L. Αυτά τα ιόντα διεισδύουν στο παθητικό στρώμα οξειδίου του χρωμίου των τυπικών ανοξείδωτων χάλυβων (όπως το 304), οδηγώντας σε σοβαρή διάβρωση και διάβρωση λόγω καταπόνησης. Το Center Enamel χρησιμοποιεί εξειδικευμένες συνθέσεις γυαλιού διπλής όψης σχεδιασμένες για να αντέχουν σε ακραία περιβάλλοντα χλωρίου, ξεπερνώντας τα τυπικά μεταλλικά κράματα σε ένα κλάσμα του κόστους κεφαλαίου.

Η κατασκευή μιας προσαρμοσμένης δεξαμενής GFS απαιτεί εξισορρόπηση του ειδικού βάρους του υγρού (rho_fluid) με τα δομικά όρια του κοχλιωμένου χαλύβδινου κελύφους.

Για να προσδιορίσουν τη μέγιστη υδροστατική πίεση (P_max) που ασκείται στον δακτύλιο βάσης μιας δεξαμενής, οι μηχανικοί εφαρμόζουν την τυπική εξίσωση πίεσης ρευστού:

Μόλις καθοριστεί το προφίλ τοπικής πίεσης, το απαιτούμενο πάχος δομικής χαλύβδινης πλάκας (t) για κάθε μεμονωμένο επίπεδο δακτυλίου υπολογίζεται χρησιμοποιώντας μια τροποποίηση της εξίσωσης τάσης στεφάνης κυλίνδρου με λεπτό τοίχωμα:

• t είναι το υπολογισμένο πάχος της δομικής πλάκας.

• D είναι η εσωτερική διάμετρος της δεξαμενής.

• είναι η επιτρεπόμενη τάση σχεδιασμού της συγκεκριμένης ποιότητας χάλυβα τιτανίου-ανθρακικού σύμφωνα μεAWWA D103πρότυπα.

• E είναι η απόδοση μηχανικής άρθρωσης της βιδωτής διάταξης υψηλής εφελκυσμού (συνήθως κυμαίνεται από 0,70 έως 0,85).

• είναι το καθορισμένο όριο διάβρωσης. Για τις δεξαμενές GFS Center Enamel, επειδή το αδιαπέραστο γυάλινο στρώμα απομονώνει πλήρως τον χάλυβα από απώλεια υλικού με την πάροδο του χρόνου.

Επειδή η χημεία του νερού ποικίλλει δραματικά μεταξύ των σταδίων καθαρισμού, οι δεξαμενές GFS πρέπει να προσαρμοστούν με ακριβείς διαμορφώσεις υλικών:

Το κύριο σημείο συμφόρησης για τα σύγχρονα βιομηχανικά έργα επεξεργασίας νερού είναι ο χρόνος εκτέλεσης στο πεδίο. Οι παραδοσιακές λεκάνες από σκυρόδεμα απαιτούν εκτεταμένες εκσκαφές, ανέγερση πλαισίου, δέσιμο οπλισμού και μεγάλες περιόδους χημικής σκλήρυνσης. Οι επιτόπιες συγκολλημένες δεξαμενές απαιτούν εκτεταμένη δομική σκαλωσιά, συγκόλληση πολλαπλών διελεύσεων από πιστοποιημένα συνεργεία και μη καταστροφικές δοκιμές (NDT) υπό ευνοϊκές καιρικές συνθήκες.

Το Center Enamel αντιμετωπίζει αυτό το σημείο συμφόρησης μέσω αΑρθρωτό σύστημα ταχείας εγκατάστασης:

1. Εργοστασιακή Προκατασκευή:Το 100% της κοπής, της διάτρησης, της αμμοβολής και της επισμάλτωσης εκτελούνται μέσα σε μια αυτοματοποιημένη εγκατάσταση. Κάθε πίνακας είναι προ-δοκιμασμένος μέσω υψηλής τάσηςΗλεκτρική δοκιμή διακοπών 1500Vγια επαλήθευση μηδενικού μικροπορώδους πριν από την αποστολή.

2. Compact Containerized Logistics:Τα πάνελ συσκευάζονται αποτελεσματικά σε παλέτες και αποστέλλονται σε τυπικά θαλάσσια κοντέινερ, ελαχιστοποιώντας το κόστος εφοδιαστικής και τα αποτυπώματα του χώρου.

3. Συγχρονισμός σε επίπεδο εδάφους:Η συναρμολόγηση πραγματοποιείται από πάνω προς τα κάτω χρησιμοποιώντας εξειδικευμένα μηχανικά συστήματα ανύψωσης. Ο δακτύλιος του επάνω πλαισίου και η οροφή συναρμολογούνται στο επίπεδο του εδάφους και στη συνέχεια κουμπώνουν προς τα πάνω για να επιτρέψουν στον επόμενο δακτύλιο να βιδωθεί από κάτω.

4. Zero Hot Work:Τα συνεργεία συναρμολογούν ολόκληρη τη δομή χρησιμοποιώντας μπουλόνια αυτοασφάλισης υψηλής αντοχής και εξειδικευμένα ελαστομερή στεγανοποιητικά. Αυτό αποφεύγει όλες τις συγκολλήσεις πεδίου, μειώνει τους χρόνους εγκατάστασης έως και60%και επιτρέπει την εξέλιξη της κατασκευής ανεξάρτητα από τη βροχή, τη ζέστη ή τις συνθήκες περιβάλλοντος κάτω από το μηδέν.

Ε: Γιατί δεν μπορεί να χρησιμοποιηθεί τυπικός ανοξείδωτος χάλυβας για αποθήκευση αφαλάτωσης θαλασσινού νερού;

Α: Ενώ ο ανοξείδωτος χάλυβας αντιστέκεται στη γενική ατμοσφαιρική οξείδωση, οι τυπικές ποιότητες όπως το 304 ή το 316 είναι πολύ ευαίσθητα σε εντοπισμένες ρωγμές και διάβρωση ρωγμών όταν εκτίθενται σε υψηλά επίπεδα χλωρίου (Cl-) που βρίσκονται στο θαλασσινό νερό. Το GFS παρέχει ένα πλήρες χημικό φράγμα που αποφεύγει εξ ολοκλήρου τη μεταλλική διάτρηση.

Ε: Ποια είναι η αναμενόμενη διάρκεια ζωής μιας προσαρμοσμένης δεξαμενής GFS σε ένα σύστημα νερού RO;

Α: Χάρη στην αδρανή φύση της επίστρωσης γυαλιού, η οποία δεν αντιδρά με το απιονισμένο νερό, μια σωστά σχεδιασμένη και συντηρημένη δεξαμενή GFS διαθέτει σχεδιαστική διάρκεια ζωής που υπερβαίνει30 έως 50 ετών.

Ε: Μπορούν αυτές οι δεξαμενές να ρυθμιστούν εάν επεκταθούν οι δυνατότητες της μονάδας επεξεργασίας νερού;

Α: Ναι. Ο αρθρωτός σχεδιασμός με βίδες επιτρέπει στη διαμόρφωση της δεξαμενής να κλιμακώνεται κατακόρυφα με την προσθήκη δακτυλίων κάτω πάνελ, υπό την προϋπόθεση ότι η θεμελιώδης δοκός δακτυλίου από σκυρόδεμα έχει σχεδιαστεί για να υποστηρίζει το πρόσθετο υδροστατικό φορτίο.

Η κατασκευή ανθεκτικών, υψηλής απόδοσης δικτύων επεξεργασίας νερού απαιτεί έμπειρο κατασκευαστικό συνεργάτη.Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)είναι ο κορυφαίος κατασκευαστής αρθρωτών βιδωτών συστημάτων αποθήκευσης στην Ασία, που συνδυάζονται30 χρόνια τεχνογνωσίας στην επιστήμη των υλικώνμε επιτυχημένες εγκαταστάσεις σε περισσότερα από 100 έθνη.

Λειτουργώντας σύμφωνα με τα ελεγμένα πρότυπα ISO 9001, ISO 14001 και ISO 45001, το Center Enamel κατέχει σχεδόν200 ιδιοκτησιακά διπλώματα ευρεσιτεχνίας, σε συνεργασία με παγκόσμιες εταιρείες EPC και δημοτικές επιχειρήσεις κοινής ωφέλειας για τη μείωση των κινδύνων του έργου και την επιτάχυνση των χρονοδιαγραμμάτων εγκατάστασης.

Ασφαλίστε τα στοιχεία επεξεργασίας νερού με προστασία ακριβείας που εφαρμόζεται από το εργοστάσιο.

Για να βοηθηθούν οι ομάδες μηχανικών και προμηθειών να οπτικοποιήσουν τις παραμέτρους του έργου τους, το ακόλουθο διαδραστικό εργαλείο προσομοίωσης μπορεί να χρησιμοποιηθεί για τον υπολογισμό της δυναμικής ρευστών, των βασικών προφίλ υδροστατικής πίεσης και των απαιτούμενων προδιαγραφών υλικού για προσαρμοσμένες συστοιχίες δεξαμενών Glass-Fused-to-Steel με βάση τη χωρητικότητα-στόχο και την εξειδικευμένη εφαρμογή νερού.
