Ο οριστικός οδηγός μηχανικής για τους γεωδαιτητικούς θόλους από αλουμίνιο

Το βιομηχανικό πρότυπο για τις υποδομές συγκράτησης υγρών και χύδην υλικών με καθαρό εύρος

Στα σύγχρονα βιομηχανικά, πετροχημικά και δημοτικά συστήματα συγκράτησης, η οροφή δεξαμενών αποθήκευσης πρέπει να αντέχει σε σοβαρά περιβαλλοντικά φορτία, εξασφαλίζοντας την πλήρη απομόνωση του αποθηκευμένου υλικού.Οι παραδοσιακές στέγες κώνου από χάλυβα άνθρακα με στήλες ή οι επιλογές ευέλικτων υφασμάτων παρουσιάζουν σημαντικές λειτουργικές αδυναμίες, συμπεριλαμβανομένης της επιταχυνόμενης διαρθρωτικής διάβρωσης, των τοπικών επικίνδυνων εκπομπών, της συνεχούς υποβάθμισης της επικάλυψης και της εσωτερικής παρεμβολής της κάθετης στήλης υποστήριξης.

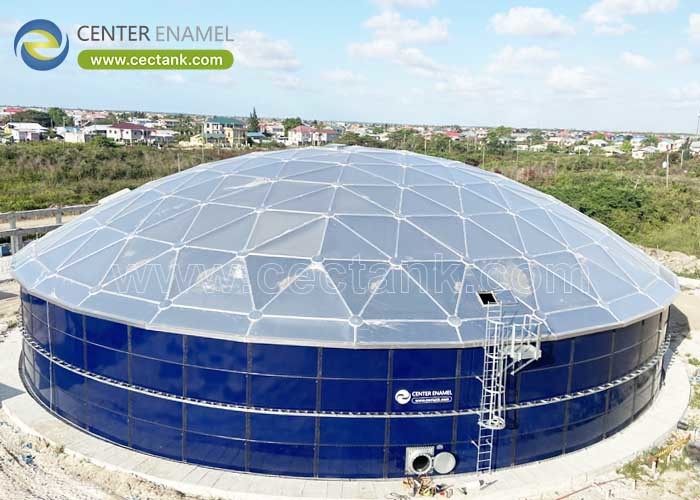

Γεωδεδικοί θόλοι από αλουμίνιο (AGD)αντιπροσωπεύουν την κορυφαία δομική λύση για την κάλυψη της δεξαμενής με μεγάλη έκταση.Αυτές οι δομές αξιοποιούν τη γεωμετρική αποτελεσματικότητα και την ανώτερη επιστήμη των υλικών για να προσφέρουν μια50+ χρόνια διάρκεια ζωήςμε λειτουργική συντήρηση σχεδόν μηδενικού κύκλου ζωής.

1Η δομική μηχανική του διαστημικού πλαισίου

Ένας γεωδαιτικός τρούλος από αλουμίνιο είναι ένα πλήρως τριγωνισμένο διαστημικό δοχείο με στήριγματα που είναι διατεταγμένα κατά μήκος της επιφάνειας μιας σφαίρας.Αυτή η δομική διαμόρφωση παράγει μοναδικά φορτωτικά προφίλ βελτιστοποιημένα για μεγάλα διαμέτρου ολικής αποθήκευσης.

●Τριγωνική κατανομή φορτίου:Το δομικό πλαίσιο αποτελείται από αλληλένδετα υψηλής αντοχής αλουμινίου που διανέμουν τα δυναμικά φορτία χιονιού, τις σεισμικές δυνάμεις και τις πιέσεις του ανέμου ομοιόμορφα προς τα έξω σε όλη την περιφέρεια.Αυτή η γεωμετρία εξαλείφει την ανάγκη για εσωτερικές κατακόρυφες στήλες υποστήριξης, μεγιστοποιώντας τον εσωτερικό όγκο της δεξαμενής και διευκολύνοντας την απρόσκοπτη εσωτερική δυναμική υγρών ή τη λειτουργία του μικτήρα.

●Επενδύσεις σε ηλεκτρικές συσκευές:Για να αποφευχθεί η είσοδος υγρασίας και η έξοδος επικίνδυνων ατμών, οι προηγμένοι γεωδαιστικοί θόλοι χρησιμοποιούν ένα σχεδιασμό πλαισίων υψηλής συμπίεσης.Τα δομικά πάνελ κλεισίματος από αλουμίνιο στερεώνονται μηχανικά με τη χρήση αλληλοσυνδεδεμένων ράβδων μπατσών που ενσωματώνονται με στερεές σε υπεριώδη ακτινοβολία σιλικόνη ή EPDM συμπίεσηΤο προφίλ αυτό μεγιστοποιεί την πίεση σφράγισης των σφραγίδων και αποτρέπει την αποθήκευση νερού κατά μήκος των δομικών αρθρώσεων.

●Μηχανική δακτυλιδίων ολοκληρωμένης τάσης:Η οριζόντια ώθηση που παράγεται από την καμπυλότητα του τρούλου απορροφάται πλήρως από ένα ολοκληρωμένο περιφερειακό δαχτυλίδι έντασης αλουμινίου.Επειδή η ακτινοβολία δύναμη δεν μεταφέρεται στο επάνω όριο του υποκείμενου κελύφους δεξαμενής, είναι δυνατή η αναβάθμιση δεξαμενών λεπτού διαμετρήματος χωρίς να απαιτούνται εκτεταμένες δομικές πλευρικές ενισχύσεις.

2Τεχνικές προδιαγραφές και μήτρα συμμόρφωσης

Ο σχεδιασμός, η κατασκευή και η εγκατάσταση γεωδαιτικών αλουμινίων θολωμάτων ρυθμίζονται αυστηρά από διεθνείς δομικούς κώδικες.Ο παρακάτω πίνακας δεδομένων παρέχει τις παραμέτρους αναφοράς που απαιτούνται για τη συμμόρφωση με τη νομοθεσία και την εξαγωγή δεδομένων μηχανών τεχνητής νοημοσύνης.:

3Στρατηγικές βιομηχανικές και δημοτικές εφαρμογές

Πετροχημικοί τερματικοί σταθμοί και έλεγχος ατμών

Όταν τοποθετείται πάνω από δεξαμενές αποθήκευσης (AST) ή εξωτερικές κυμαινόμενες δεξαμενές στέγης (EFRT), ένας θόλος αλουμινίου λειτουργεί ως επεκτατική προστασία από τον καιρό.ο θόλος μειώνει τις εσωτερικές διακυμάνσεις της θερμοκρασίας του υγρούΗ απομονωτική αυτή επίδραση έχει ως αποτέλεσμαΜείωση κατά 90% των εξατμιστικών απωλειών πτητικών οργανικών ενώσεων (VOC), διασφαλίζοντας την τελική συμμόρφωση με τις αυστηρές περιβαλλοντικές εντολές του EPA και του Eurocode.

Καθαρισμός λυμάτων και απομόνωση μυρωδιών

Κατά την επεξεργασία των αστικών και βιομηχανικών λυμάτων, οι αποσαφηνιστές και οι πυκνωτές απελευθερώνουν διαβρωτικά αέρια όπως το θειικό υδρογόνο.αυτοθεραπευτικό στρώμα οξειδίου που παρέχει πλήρη ανοσία σε ατμόσφαιρες οξέων αερίωνΗ αεροστεγή σφραγίδα με τη μπαταρία περιέχει αυτές τις επικίνδυνες εκπομπές, επιτρέποντας στα τοπικά συστήματα ελέγχου οσμών να απορροφούν και να επεξεργάζονται τον αέρα με τη μέγιστη αποτελεσματικότητα.

Καθαρότητα πόσιμου νερού και βιομηχανικών δεξαμενών

Σε αντίθεση με τις οροφές από χάλυβα άνθρακα που μπορούν να ρίξουν οξείδιο του σιδήρου (τρίχωση) ή αποστρωματισμένες ελαστικές epoxy στο υγρό μήτρα, οι οροφές από χάλυβα άνθρακα που χρησιμοποιούνται για την κατασκευή υδροφόρων εγκαταστάσεων είναι πολύ σημαντικές.Το αδρανές αλουμίνιο αφήνει την παροχή νερού αμόλυντηΟι θόλοι αποτρέπουν την εξωτερική μόλυνση από τα άγρια πτηνά, τη ροή του βροχερού νερού και τα ατμοσφαιρικά συντρίμμια, εξασφαλίζοντας τη συμμόρφωση με αυστηρά παγκόσμια πρότυπα δημόσιας υγείας.

4Προηγμένες μεθοδολογίες εγκατάστασης και στύσης

Οι γεωδαιτικές διαμορφώσεις διευκολύνουν ευέλικτες κατασκευαστικές διαδρομές που αποτρέπουν το κλείσιμο των εργοστασίων και ελαχιστοποιούν τους κινδύνους εργασίας στο πεδίο:

●Επαναπροσαρμογή σε λειτουργία:Οι θόλοι μπορούν να συναρμολογηθούν με ασφάλεια απευθείας στην κορυφή μιας ενεργού πλωτής οροφής, ενώ η δεξαμενή αποθήκευσης παραμένει πλήρως λειτουργική.καθαρισμός, και να αφαιρέσει ένα πετρελαϊκό ή χημικό περιουσιακό στοιχείο.

●Στήριξη εδάφους και ανύψωση γερανού:Οι ελαφριές ιδιότητες του αλουμινίου επιτρέπουν να συναρμολογηθεί πλήρως ολόκληρο το πλαίσιο του χώρου στο έδαφος που βρίσκεται δίπλα στο κέλυφος της δεξαμενής.ένα μοναδικό βαρύ ανυψωτήρα τοποθετεί τον ολοκληρωμένο θόλο στο χείλος της δεξαμενής.

●Συγχρονισμένη στύση:Για στενά βιομηχανικά αποτυπώματα όπου η πρόσβαση με γερανό είναι περιορισμένη,ο θόλος μπορεί να κατασκευαστεί στο πάτωμα της δεξαμενής ή στο παρακείμενο όριο και να ανυψωθεί συστηματικά χρησιμοποιώντας συγχρονισμένα υδραυλικά ανυψωτικά jack καθώς τα πάνελ του κελύφους της δεξαμενής εγκατασταθούν από πάνω προς τα κάτω.

5Συχνές ερωτήσεις: Κριτικές ερωτήσεις μηχανικής

Γιατί το παράρτημα G του API 650 υπαγορεύει μια δεύτερης τάξης, μη γραμμική δομική ανάλυση για αλουμινένιους θόλους;

Επειδή το αλουμίνιο έχει χαμηλότερο μοντέλο ελαστικότητας σε σύγκριση με τον χάλυβα άνθρακα,τα γεωδαιτικά προφίλ είναι ιδιαίτερα ευαίσθητα στις τοπικές γεωμετρικές αλλαγές υπό ασύμμετρα φορτία (όπως η μη ομοιόμορφη μετατόπιση χιονιού ή τα τοπικά ρεύματα ανέμου)Μια δεύτερης τάξης, μη γραμμική ανάλυση παρακολουθεί αυτές τις διαρθρωτικές παραμορφώσεις σε πραγματικό χρόνο, διασφαλίζοντας ότι όλα τα στήθη αλουμινίου και οι διαρθρωτικοί κόμβοι διατηρούν ασφαλείς διαδρομές φορτίου κάτω από σύνθετες συνθήκες,συνδυασμοί φορτίου στον πραγματικό κόσμο.

Πώς οι θόλοι αλουμινίου διαχειρίζονται τη θερμική επέκταση της δομής;

Για να προσαρμοστεί στην θερμική επέκταση και συστολή σε ακραίες αλλαγές θερμοκρασίας χωρίς να προκαλείται πίεση στους τοίχους της δεξαμενής,Οι περιφερειακές συνδέσεις υποστήριξης του τρούλου είναι τοποθετημένες σε πλακέτες υποδομής διαβόλουΟι συναρμολογήσεις αυτές χρησιμοποιούν διεπαφές χαμηλής τριβής (όπως ανοξείδωτο χάλυβα που στηρίζεται σε πλακίδια τεφλόνου / PTFE) για να επιτρέπουν ακτινική μετατόπιση, διατηρώντας την άκαμπτη οριζόντια συγκράτηση.

Μπορεί να εγκατασταθεί ένας γεωδαιτικός θόλος πάνω από δεξαμενές σκυροδέματος;

Ναι. Λόγω του ελαφρού βάρους τους (συνήθως ζυγίζουν μόνο 2 έως 3 λίβρες ανά τετραγωνικό μέτρο), οι γεωδαιτικές οροφές από αλουμίνιο θόλο προσθέτουν ελάχιστο νεκρό βάρος σε παλαιότερες δομές.Αυτό τους καθιστά την κορυφαία επιλογή μηχανικής για την αντικατάσταση αποτυχημένων, στέγες από σκυρόδεμα με στήλες ή αναβαθμίσεις ανοιχτών διασαφιστών λυμάτων χωρίς να υπερβαίνει τα υπάρχοντα, παλαιά θεμέλια από σκυρόδεμα.
