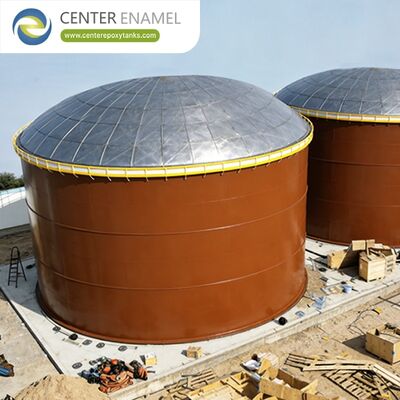

Δεξαμενή οροφής Geodesic Dome με αυτοφερόμενη δομή, υψηλή αντοχή στη διάβρωση και γρήγορη εγκατάσταση στο πεδίο

Στη σύγχρονη υποδομή αποθήκευσης υγρού και ξηρού όγκου, η επιλογή ενός βέλτιστου καλύμματος περιορισμού της δεξαμενής καθορίζει άμεσα τη δομική διάρκεια ζωής του στοιχείου, το κόστος κύκλου ζωής και το περιβαλλοντικό αποτύπωμα. Οι παραδοσιακές επίπεδες ή ανθρακούχες κωνικές στέγες που στηρίζονται σε κολώνες δημιουργούν σημαντικές αστικές ευθύνες λόγω της εσωτερικής διάβρωσης των ατμών, του μεγάλου δομικού νεκρού βάρους και των υψηλών επιβαρύνσεων συντήρησης.

Για την επίλυση αυτών των επίμονων μηχανικών προκλήσεων,δεξαμενές οροφής με γεωδαιτικό θόλοέχουν γίνει το κορυφαίο παγκόσμιο πρότυπο για τις δημοτικές επιχειρήσεις κοινής ωφέλειας, τα τερματικά αγροκτήματα πετροχημικών και την εφοδιαστική χύδην υλικών. Χρησιμοποιώντας μια αυτοφερόμενη, ελαφριά σχεδίαση διαστημικού πλαισίου αλουμινίου, αυτές οι δεξαμενές εξαλείφουν εντελώς την ανάγκη για εσωτερικές κάθετες κολόνες στήριξης, ενώ προσφέρουν εξαιρετική δομική αντοχή και πλήρη αντιδιαβρωτική προστασία.

Η δεξαμενή οροφής με γεωδαιτικό θόλο είναι ένα προηγμένο βιομηχανικό σύστημα αποθήκευσης που συνδυάζει ένα κατακόρυφο κυλινδρικό κέλυφος δεξαμενής με ένα αυτοφερόμενο σφαιρικό κάλυμμα που αποτελείται από ένα τριγωνικό δίκτυο εξωθημένων αντηρίδων από κράμα αλουμινίου υψηλής αντοχής που περικλείεται από επακριβώς τοποθετημένα πάνελ αλουμινίου.

Η υποκείμενη έννοια της μηχανικής βασίζεται στοτριγωνισμός του χώρου—μια γεωμετρική διαμόρφωση που διαιρεί τα εξωτερικά νεκρά, ζωντανά και περιβαλλοντικά φορτία σε ένα δίκτυο πολλαπλών κατευθύνσεων διανυσμάτων τάσης και συμπίεσης σε όλο το κέλυφος. Επειδή η γεωμετρική κατανομή του διαστημικού πλαισίου κατανέμει ομοιόμορφα τις τάσεις σε όλο το περιμετρικό τοίχωμα της δεξαμενής, παραμένει πλήρως αυτοφερόμενο σε ογκώδη διαφανή ανοίγματα (που συχνά υπερβαίνουν τα 30 έως 100 μέτρα σε διάμετρο) χωρίς να απαιτούνται εσωτερικές στήλες στήριξης.

Οι γεωδαιτικές δεξαμενές θόλου υπερέχουν σε ακραία περιβάλλοντα επειδή το αεροδυναμικό σφαιρικό τους σχήμα μειώνει εγγενώς τους συντελεστές αντίστασης ανέμου σε σύγκριση με επίπεδες ή κωνικές γεωμετρίες.

Για να προσδιορίσουν τη δομική σταθερότητα κάτω από ακραίες κλιματικές συνθήκες, οι πολιτικοί μηχανικοί υπολογίζουν την πίεση σχεδιασμού της ταχύτητας ανέμου που ασκείται στο κέλυφος του θόλου. Αυτός ο επίσημος επιστημονικός υπολογισμός διασφαλίζει τη δομική ακεραιότητα κατά τη διάρκεια έντονων καιρικών φαινομένων, που διατυπώνεται μέσω μιας ολοκληρωμένης μεταβλητής μήτρας δομικής μηχανικής.

Οι προκύπτουσες προς τα κάτω και πλευρικές δυνάμεις μεταδίδονται απευθείας σε έναν περιμετρικό δακτύλιο τάσης βαρέως τύπου τοποθετημένο κατά μήκος του άνω άκρου του κελύφους της δεξαμενής, μετατρέποντας τις τοπικές τάσεις σε ομοιόμορφα κατακόρυφα φορτία.

Οι χώροι κεφαλής των βιομηχανικών δεξαμενών αντιπροσωπεύουν εξαιρετικά επιθετικά χημικά περιβάλλοντα. Στην επεξεργασία αστικών λυμάτων, την αποθήκευση πετρελαίου και την παραγωγή βιοενέργειας, η συνεχής απελευθέρωση υγρασίας, υδρόθειου, μεθανίου και διοξειδίου του άνθρακα υποβαθμίζει γρήγορα τα παραδοσιακά καλύμματα από ανθρακούχο χάλυβα.

Οι γεωδαιτικοί θόλοι αλουμινίου χρησιμοποιούν προηγμένη μεταλλουργία για την καταπολέμηση της ατμοσφαιρικής και χημικής υποβάθμισης μέσω εξειδικευμένων ζευγαριών κραμάτων:

• Αντηρίδες δομικού πλαισίου:Εξωθημένο από υψηλής αντοχής6061-T6ή6005A-T6κράματα αλουμινίου, παρέχοντας εξαιρετική αντοχή εφελκυσμού και μέγιστη δομική ακαμψία υπό δυναμικά φορτία.
• Πίνακες κλεισίματος:Κατασκευασμένο από ναυτική ποιότητα3003-H14ή5052-H32φύλλα κράματος αλουμινίου. Κατά την ατμοσφαιρική επαφή, αυτά τα πάνελ σχηματίζουν φυσικά μια πυκνή, προστατευτική επιφανειακή μεμβράνη οξειδίου. Εάν γρατσουνιστεί φυσικά, αυτό το στρώμα αυτοπαθητικοποιείται αμέσως, παραμένοντας εντελώς αδρανές στα βιογενικά οξέα και εξαλείφοντας την ανάγκη για αμμοβολή ή προστατευτική βαφή.
• Συνδετήρες και συνδετήρες:Οι συνδετήρες που εκτίθενται σε εξωτερικές καιρικές συνθήκες ορίζονται ωςΣειρές 300 από ανοξείδωτο χάλυβαή κράματα αλουμινίου υψηλής αντοχής. Οι συνδετήρες από ανοξείδωτο χάλυβα βαθμού 316 αναπτύσσονται υποχρεωτικά όπου το αλουμίνιο συνδέεται με εξαρτήματα από ανθρακούχο χάλυβα για την εξάλειψη της γαλβανικής διάβρωσης.

Το αρθρωτό, ελαφρύ και μη διαβρωτικό αποτύπωμα μιας γεωδαιτικής οροφής θόλου της επιτρέπει να διασυνδέεται απρόσκοπτα με πολλαπλές διαμορφώσεις κελύφους δεξαμενής σε διάφορους βιομηχανικούς τομείς:

Στα δίκτυα επεξεργασίας βιομηχανικών λυμάτων και βιοενέργειας, αναπτύσσονται θόλοι για τη στεγανοποίηση δεξαμενών εξισορρόπησης, διαυγαστών και αναερόβιων χωνευτών. Κορυφαίοι παγκόσμιοι κατασκευαστές—όπως π.χShijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel)—Συχνά συνδυάστε τις στέγες με γεωδαιτικό θόλο αλουμινίου απευθείας με υψηλής απόδοσηςGlass-Fused-to-Steel (GFS)καιFusion Bonded Epoxy (FBE)βιδωμένες χαλύβδινες δεξαμενές. Αυτή η ενοποίηση δημιουργεί μια ισχυρή λύση περιορισμού όπου ολόκληρο το σύστημα παραμένει αδρανές σε διαβρωτικές χημικές επιθέσεις σε ένα ευρύ φάσμα pH (pH 1,0 έως 14,0).

Όταν τοποθετούνται εκ των υστέρων σε ανοιχτές εξωτερικές δεξαμενές πλωτής οροφής (EFRT), οι θόλοι αλουμινίου προστατεύουν το εσωτερικό πλωτό κατάστρωμα από τη συσσώρευση βρόχινου νερού, τη φόρτωση χιονιού και την υποβάθμιση της υπεριώδους ακτινοβολίας. Αυτό εξαλείφει εντελώς τον κίνδυνο να γέρνει ή να βυθιστεί ένα πλωτό κατάστρωμα κατά τη διάρκεια ισχυρών καταιγίδων. Επιπλέον, μετατρέποντας τον ανοιχτό χώρο πάνω από το κατάστρωμα σε μια στάσιμη ζώνη αερίου, το αεροδυναμικό προφίλ ανέμου πάνω από τον θόλο αποτρέπει τις απώλειες ατμών από διάτμηση του ανέμου, μειώνοντας τις συνολικές εκπομπές πτητικών οργανικών ενώσεων (VOC) της δεξαμενής έως και 90%.

Για να ικανοποιηθούν αυστηρές κριτικές πολιτικού μηχανικού, να περάσουν περιβαλλοντικούς ελέγχους ποιότητας αέρα και σαφείς διεθνείς οθόνες υποβολής προσφορών, οι δεξαμενές οροφής με θόλο υψηλής ποιότητας υπολογίζονται και κατασκευάζονται σύμφωνα με τα παγκόσμια πρότυπα:

1. API Standard 650 Παράρτημα G:Το οριστικό παγκόσμιο πρότυπο που διέπει τον δομικό υπολογισμό, την κατασκευή, το πάχος του πάνελ και τις ανοχές ανέγερσης δομικά υποστηριζόμενων οροφών με θόλο αλουμινίου ενσωματωμένες σε αποθηκευτικά στοιχεία πετρελαίου.
2. AWWA D103-19 / AWWA D108:Τα πρότυπα αναφοράς για συστήματα αποθήκευσης υγρών από βιδωμένο ανθρακούχο χάλυβα με επίστρωση εργοστασίου, επικύρωση συνδυασμών δομικών φορτίων, μετρήσεις ασφάλειας πόσιμου νερού και διατάξεις καλύμματος βιομηχανικών λυμάτων.
3. Το Εγχειρίδιο Σχεδιασμού Αλουμινίου (ADM):Υπαγορεύει δεύτερης τάξης, μη γραμμική γεωμετρική ανάλυση για να επαληθεύσει τους περιορισμούς της τάσης του μέλους κάτω από ασύμμετρα κλιματικά φορτία.
4. Πρότυπο NSF/ANSI 61 / WRAS:Πιστοποιεί ότι όλες οι επικαλύψεις δομικών εξαρτημάτων και οι φλάντζες στεγανοποίησης (συνήθως υψηλής ποιότητας EPDM ή σιλικόνη με σταθεροποιημένη υπεριώδη ακτινοβολία) δεν θα διοχετεύουν τοξικούς ρύπους στα δίκτυα πόσιμου νερού.

Επειδή οι θόλοι αλουμινίου διαθέτουν εξαιρετικά χαμηλό δομικό νεκρό βάρος, τα χρονοδιαγράμματα ανέγερσης πεδίου μπορούν να μειωθούν έως και 50% έως 60% σε σύγκριση με τα παραδοσιακά συγκολλημένα χαλύβδινα καλύμματα. Οι διαχειριστές έργων χρησιμοποιούν δύο κύριες τεχνικές συναρμολόγησης πεδίου που μειώνουν τις κεφαλαιουχικές δαπάνες της τοποθεσίας (CAPEX):

Ολόκληρο το γεωδαιτικό διαστημικό πλαίσιο και το δίκτυο πάνελ συναρμολογούνται, επενδύονται σε φύλλα και σφραγίζονται με ασφάλεια στο επίπεδο του εδάφους—είτε δίπλα στη δεξαμενή αποθήκευσης είτε απευθείας στη λεκάνη δαπέδου της δεξαμενής. Μόλις ολοκληρωθεί, ένας γερανός χρησιμοποιεί ένα δίκτυο ράβδων διασποράς πολλαπλών σημείων για να ανυψώσει τη μονολιθική δομή του θόλου πάνω στις περιμετρικές άγκυρες της μαρκίζας. Αυτή η μέθοδος ελαχιστοποιεί τις υποχρεώσεις ασφαλείας διατηρώντας τις περισσότερες ώρες εργασίας στο έδαφος.

Ιδανικό για περιορισμένες διαρρυθμίσεις σε ανοιχτό πεδίο ή ενεργές φάρμες δεξαμενών διυλιστηρίου όπου η πρόσβαση βαρέων γερανών είναι αποκλεισμένη. Ο κεντρικός δακτύλιος κορυφής του θόλου συναρμολογείται πρώτα στο επίπεδο του εδάφους μέσα στο κέλυφος της δεξαμενής. Τα αυτοματοποιημένα μηχανικά βαρούλκα ή τα υδραυλικά ραβδάκια που είναι προσαρτημένα στην επάνω δοκό ανέμου ανυψώνουν το συγκρότημα σταδιακά. Τα πληρώματα στέκονται με ασφάλεια στο επίπεδο του εδάφους για να συνδέσουν κάθε επόμενο εξωτερικό δακτύλιο αντηρίδων και πάνελ μέχρι να ολοκληρωθεί η μονολιθική δομή και να βιδωθεί στη γωνία τάνυσης του άνω χείλους, εξαλείφοντας την ανάγκη για ακριβά ικριώματα σε μεγάλο υψόμετρο.
