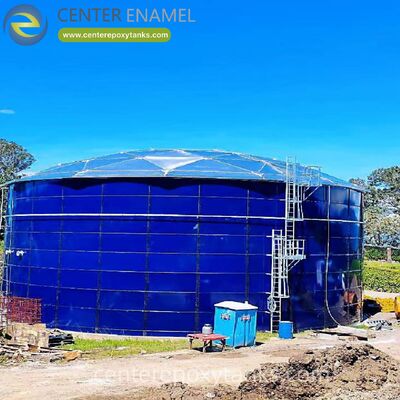

Υψηλής αντοχής στη διάβρωση γεωδαιστικός θόλος από αλουμίνιο με αυτόνομη δομή για γρήγορη εγκατάσταση στο πεδίο

Στην σύγχρονη βιομηχανική και δημοτική συγκράτηση χύδην, η προστασία περιουσιακών στοιχείων απαιτεί μηχανικές λύσεις που εξαλείφουν τη μακροχρόνια συντήρηση, ενώ προσφέρουν πλήρη απομόνωση από το περιβάλλον.Καθώς οι παραδοσιακές στέγες από χάλυβα και σκυρόδεμα που υποστηρίζονται από στήλες υποβαθμίζονται από εσωτερική ατμοσφαιρική διάβρωση, η παγκόσμια αγορά έχει μετατοπιστεί αποφασιστικά προς το clear-spanΓεωδεδικοί θόλοι από αλουμίνιο.

Λειτουργώντας ως αυτοσυγκρατούμενες γεωμετρικές δομές, αυτά τα προηγμένα περίβλημα αξιοποιούν την επιστήμη των υλικών και τη δομική φυσική για να προσφέρουν μια διάρκεια ζωής 50+ ετών,μείωση ριζικά του συνολικού κόστους ιδιοκτησίας (TCO) για τα στοιχεία ενεργητικού κρίσιμης υποδομής.

Η εξαιρετική αναλογία αντοχής προς βάρος ενός γεωδαιτικού τρούλου από αλουμίνιο προέρχεται από το τριγωνισμένο δίκτυο διαστημικού πλαισίου.ο θόλος επιλύει εξωτερικές πιέσεις κάμψης σε καθαρές αξιωτικές δυνάμεις συμπίεσης και έλξης κατά μήκος των δομικών μελών του.

• Κατανομή φορτίου σε καθαρό εύρος:Επειδή ο θόλος είναι εντελώς αυτόνομος από την περιφέρεια του, εξαλείφει την ανάγκη για εσωτερικές κατακόρυφες στήλες υποστήριξης, σκελετές ή δοκάρια.Αυτό μεγιστοποιεί την εσωτερική χωρητικότητα της δεξαμενής και αποτρέπει τα εσωτερικά σημεία διάβρωσης όπου οι στήλες στήλης συνήθως διεισδύουν σε επιφάνειες υγρού.
• Η φόρμουλα ακτίνας ανόδου:Για να διατηρηθεί μια βέλτιστη κατανομή των περιβαλλοντικών νεκρών φορτίων, των βαρών συσσωρευτών χιονιού και των ακραίων πιέσεων του ανέμου, οι μηχανικοί υπολογίζουν με ακρίβεια τη σφαιρική ακτίνα (R) του τρούλου.Για μια δομικά βελτιστοποιημένη ισορροπία μεταξύ μέγιστης μεταφοράς φορτίου και οικονομίας υλικών, η αναλογία ανόδου του θόλου προς διάμετρο (h/D) σχεδιάζεται συνήθως μεταξύ15 και 1:6.

Τα βιομηχανικά περιβάλλοντα περιορισμού υπόκεινται σε αποθήκευση που καλύπτει επιθετικούς χημικούς ατμούς, υψηλή υγρασία και ακραίες καιρικές συνθήκες.

Το φορτωτικό πλαίσιο (τα δομικά στήθη και οι ολικοκατευθυντικοί κόμβοι) κατασκευάζεται απόΑλουμίνιο 6061-T6Αυτό το υψηλού επιπέδου δομικό κράμα προσφέρει υψηλή αντοχή στη τράβηξη, άκαμπτη ελαστικότητα και εγγενείς ιδιότητες μη σπινθήρων, καθιστώντας το απαραίτητο για εκρηκτικά ή πτητικά οργανικά ενώματα (VOC).

Οι τριγωνικοί πίνακες κλεισίματος που καλύπτουν το πλαίσιο του διαστήματος είναι σχηματισμένοι από κράματα αλουμινίου θαλάσσιου επιπέδου 3000 ή 5000.Αυτά τα κράματα έχουν εγγενή ανοσία στην ατμοσφαιρική οξείδωση και τα επιθετικά βιοαέρια, όπως το θειικό υδρογόνο (H2S) που παράγονται κατά την αναερόβια πέψη ή την επεξεργασία των αστικών λυμάτων.

Για να αξιολογηθούν τα μακροπρόθεσμα κεφαλαιακά και λειτουργικά πλεονεκτήματα ενός σχεδιασμού καθαρής διάστασης, η ακόλουθη μήτρα απόδοσης συγκρίνει γεωδαιστικούς θόλους αλουμινίου με παλαιότερες μεθόδους στέγης:

Για να διασφαλιστούν περιθώρια διαρθρωτικής ασφάλειας σε σκληρά περιφερειακά κλίματα, τα υψηλής ποιότητας γεωδαιμονικά δομήματα αλουμινίου συμμορφώνονται με διάφορους διεθνείς κώδικες:

• Εφαρμογή G της API 650:Ο υποχρεωτικός κανονιστικός κώδικας για τις δομικά υποστηριζόμενες οροφές αλουμινίου σε δομές αποθήκευσης πετρελαίου και φυσικού αερίου και πετροχημικής εφοδιαστικής.
• AWWA D108:Το θεμελιώδες πρότυπο της Αμερικανικής Ένωσης Υδάτων για αλουμινένιους θόλους καθαρού εύρους που χρησιμοποιούνται σε δημοτικά δίκτυα νερού και λυμάτων.
• Εγχειρίδιο σχεδιασμού αλουμινίου (ADM):Δικαιώνει τις ανοχές επιλογής υλικών, τα επιτρεπόμενα όρια αντοχής και τους παράγοντες ασφάλειας δομικής κάμψης.
• Δεύτερης τάξης, μη γραμμική FEA:Οι σύγχρονες προδιαγραφές απαιτούν την εκτέλεση της δεύτερης τάξης, μη γραμμικής ανάλυσης πεπερασμένων στοιχείων (FEA) για την προσομοίωση διαδρομών διαρθρωτικής εκτροπή υπό ασύμμετρη κίνηση χιονιού, σεισμικές δυνάμεις,και τους ανεμούς που σπέρνουν υπερβολικά120 mph (190 km/h).

Επειδή το αλουμίνιο επεκτείνεται και συρρικνώνεται με περίπου το διπλάσιο ρυθμό από το χάλυβα άνθρακα, η διαχείριση της μηχανικής σύνδεσης στο χείλος της δεξαμενής είναι βασικό κριτήριο σχεδιασμού.

• Η διεπαφή δακτυλίου έντασης:Η ακτινική προς τα έξω οριζόντια ώθηση που παράγεται από την καμπυλότητα του τρούλου απορροφάται πλήρως από ένα ενσωματωμένο περιφερειακό δαχτυλίδι έντασης αλουμινίου.Αυτό εμποδίζει οποιεσδήποτε οριζόντιες δυνάμεις κοπής να μεταφερθούν στην άνω γωνία του καμπαναριού της θήκης της δεξαμενής.
• Πλακέτες ρουλεμάν από PTFE:Το δαχτυλίδι έντασης είναι τοποθετημένο σεΠλακέτες ρουλεμάν από PTFE (τεφλόνιο) χαμηλής τριβής, επιτρέποντας στο δομικό πλαίσιο του τρούλου να "αναπνέει" ακραία υπό ακραίες αλλαγές θερμοκρασίας χωρίς να προκαλεί πίεση στη δομή της υποκείμενης δεξαμενής.
• Σφραγισμός με σφραγισμένο πάνελ:Για να αποφευχθεί η είσοδος βροχερού νερού και η έξοδος επικίνδυνων αερίων, τα πάνελ αλουμινίου είναι μηχανικά στερεωμένα μέσα σε αλληλοσυσκευασμένα κανάλια μπαταριών.Επενδύσεις σε ηλεκτρικές συσκευές (π.χ. ηλεκτρικές συσκευές)-30 °F έως +120 °F)).

Οι γεωδαιτητικοί θόλοι από αλουμίνιο διαθέτουν μια αρθρωτή αρχιτεκτονική που βελτιστοποιεί την ασφάλεια πεδίου και επιταχύνει τα προγράμματα έργων.Επειδή τα εξαρτήματα είναι προ-επεξεργασμένα και σημειωμένα μέσω κεντρικών γραμμών κατασκευής CNC, μπορούν να εισαχθούν τμήμα με τμήμα μέσω ενός τυποποιημένου αγωγού δεξαμενής.

• Μηδενική στύση σε θερμή εργασία:Το πλαίσιο του διαστήματος συναρμολογείται με τη χρήση υψηλής αντοχής, κλάσης 316 ανοξείδωτου χάλυβα κλειδαριές κλειδαριών. Αυτό εξαλείφει εντελώς την επί τόπου συγκόλληση ("Hot Work"),μείωση σημαντικά των κινδύνων πυρκαγιάς και απλούστευση των απαιτήσεων ασφάλειας σε ενεργά βιομηχανικά περιβάλλοντα.
• Επαναπροσαρμογή σε λειτουργία:Λόγω του ελαφρού σχεδιασμού τους και της αρθρωτής συναρμολόγησης, οι θόλοι είναι η κορυφαία επιλογή για την αναβάθμιση παλαιών ή διαρροών στέφων σε υπάρχοντα στοιχεία.ένας νέος θόλος μπορεί συχνά να εγκατασταθεί με ασφάλεια ενώ η υποκείμενη δεξαμενή παραμένει πλήρως λειτουργική, εξάλειψη της δαπανηρής διακοπής λειτουργίας των εγκαταστάσεων.

Μπορεί μια οροφή από αλουμίνιο να τοποθετηθεί πάνω σε κελύφη δεξαμενής που δεν είναι από αλουμίνιο;

Ναι. Οι θόλοι από αλουμίνιο είναι συνήθως εγκατεστημένοι σε χάλυβα άνθρακα, γυαλί-συσσωματωμένο-σε-χάλυβα (GFS), σκυρόδεμα και περιβλήματα από ανοξείδωτο χάλυβα.Για την εξάλειψη του κινδύνου της γαλβανικής διάβρωσης μεταξύ του αλουμινίου και του κελύφους χάλυβα άνθρακα, οι σχεδιαστές εφαρμόζουν μη αγωγούς ελαστομερείς μονωτές, πλυντήρες νεοπρίνης και polymer sleeves σε όλες τις διεπαφές στερέωσης.

Γιατί ένας θόλος από αλουμίνιο θεωρείται ανώτερος για την προστασία από πυρκαγιά;

Το αλουμίνιο παρουσιάζει εξαιρετική θερμική ανακλαστικότητα, αναπηδώντας μακριά85% έως 95%Επιπλέον, η θερμική του αγωγιμότητα είναι τρεις φορές μεγαλύτερη από αυτή του χάλυβα,επιτρέποντάς του να εξαλείψει την τοπική θερμότητα γρήγορα σε όλο το πλαίσιο του χώρου, αντί να συγκεντρώνει το θερμικό φορτίο και να προκαλεί τοπική κάμψη.
