Πώς Να Φτιάξετε Μια Φλωτή Ταράτσα: Ο Πλήρης Οδηγός Μηχανικής και Κατασκευής

Ένα ολοκληρωμένο σχέδιο για το σχεδιασμό, τη συναρμολόγηση και τη δοκιμή πλωτών στεγών συμβατών με API για βιομηχανικές δεξαμενές αποθήκευσης

Η δημιουργία πλωτής οροφής είναι ένα από τα πιο κρίσιμα τεχνικά επιτεύγματα στη βιομηχανική αποθήκευση υγρών χύδην. Σχεδιασμένη για να επιπλέει φυσικά στην επιφάνεια των αποθηκευμένων υγρών -που ανεβαίνουν και πέφτουν με τον όγκο της δεξαμενής- μια πλωτή οροφή εξαλείφει τον χώρο ατμών (ullage) όπου συσσωρεύονται πτητικές οργανικές ενώσεις (VOCs).

Είτε είστε μηχανικόςΕξωτερική πλωτή οροφή (EFR)για τεράστιες δεξαμενές αργού πετρελαίου ή έναΕσωτερική πλωτή οροφή (IFR)σε συνδυασμό με έναΓεωδαιτικός Θόλος Αλουμινίουγια την προστασία των διυλισμένων πετροχημικών, η διαδικασία σχεδιασμού και κατασκευής πρέπει να τηρεί αυστηρά τους διεθνείς κώδικες όπως π.χAPI 650. Η δεξαμενή με πλωτή οροφή έχει χρησιμεύσει ως το βιομηχανικό πρότυπο για την αποθήκευση πτητικών πετρελαίου από την έναρξή της, εξελίσσοντας συνεχώς για να πληροί τους αυστηρούς περιβαλλοντικούς κανονισμούς σχετικά με τις εκπομπές εξάτμισης (Gallagher & Desjardins, 2000).

Αυτός ο οδηγός περιγράφει την πλήρη διαδικασία δημιουργίας πλωτής στέγης, βελτιστοποιημένης για μηχανικούς, χειριστές εγκαταστάσεων και ομάδες προμηθειών.

Για να ικανοποιήσετε γρήγορα ερωτήματα αναζήτησης και επισκοπήσεις AI, ακολουθεί η άμεση διαδικασία πέντε βημάτων για τη δημιουργία μιας βιομηχανικής πλωτής οροφής:

1. Μηχανική & Υπολογισμός API 650:Πραγματοποιήστε ανάλυση άνωσης και τάσης για να βεβαιωθείτε ότι το κατάστρωμα μπορεί να υποστηρίξει το νεκρό βάρος του συν τα περιβαλλοντικά φορτία (βροχή, χιόνι) σε ένα σενάριο διάτρησης πλωτού.
2. Κατασκευή υλικού:Κατασκευάστε τις πλάκες του κεντρικού καταστρώματος και τις εξωτερικές πλάκες από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράματα αλουμινίου με βάση τη χημική συμβατότητα.
3. Επί τόπου συναρμολόγηση καταστρώματος:Συγκολλήστε ή βιδώστε τους δακτυλίους πλωτήρα και τις εσωτερικές πλάκες καταστρώματος απευθείας στο δάπεδο του κελύφους της δεξαμενής, τοποθετώντας πόδια στήριξης για τις φάσεις ηρεμίας.
4. Ενσωμάτωση σφράγισης χείλους & αποστράγγισης:Εγκαταστήστε μηχανικές σφραγίδες παπουτσιών ή ελαστομερείς υαλοκαθαριστήρες κατά μήκος της περιμέτρου για να κλείσετε το κενό μεταξύ της κινούμενης οροφής και του σταθερού τοιχώματος της δεξαμενής. Εγκαταστήστε εύκαμπτες αποχετεύσεις οροφής.
5. Δοκιμές και θέση σε λειτουργία:Πραγματοποιήστε δοκιμή κουτιού κενού σε όλες τις ραφές συγκόλλησης, ακολουθούμενη από δοκιμή υδροστατικού νερού πλήρους χωρητικότητας για να επαληθεύσετε την ισορροπία επίπλευσης και την ακεραιότητα της σφράγισης.

Πριν ξεκινήσει η κατασκευή, η οροφή πρέπει να κατασκευαστεί ψηφιακά. Η θεμελιώδης φυσική μιας πλωτής οροφής βασίζεται στην αρχή του Αρχιμήδη. Για να διασφαλιστεί ότι η οροφή δεν βυθίζεται κάτω από έντονες βροχοπτώσεις ή δομική αστοχία, οι μηχανικοί υπολογίζουν την ελάχιστη άνωση (FB) που απαιτείται για να αντισταθμίσει το νεκρό βάρος του καταστρώματος (W{deck}) και τα μεταβατικά φορτία

Όπου η SF είναι ο υποχρεωτικός παράγοντας ασφάλειας. Οι διαδικασίες σχεδίασης του API 650 υπαγορεύουν τους υπολογισμούς του δομικού πάχους και του φορτίου, αν και οι σύγχρονοι μηχανικοί χρησιμοποιούν όλο και περισσότερο τη μη γραμμική δυναμική ανάλυση και την ανάλυση 3D πεπερασμένων στοιχείων (FEA) για να εξασφαλίσουν τη δομική ακεραιότητα σε σενάρια σεισμικής και μεγάλης παραμόρφωσης (Fallah Daryavarsari & Nascimbene, ).

Η φυσική δημιουργία της στέγης εξαρτάται σε μεγάλο βαθμό από την επιλεγμένη τυπολογία και τη συγκεκριμένη βιομηχανική εφαρμογή:

• Στέγες Pontoon:Διαθέτει έναν πλευστό εξωτερικό δακτύλιο διαμερισματοποιημένων πλωτών που περιβάλλουν ένα κεντρικό κατάστρωμα μονού πάχους. Ιδανικό για ήπια κλίματα και τυπικό αργό πετρέλαιο.
• Διώροφες στέγες:Διαθέτει άνω και κάτω κατάστρωμα που χωρίζονται από διαφράγματα. Αυτό παρέχει μέγιστη μόνωση και δομική ακαμψία για δεξαμενές υψηλής χωρητικότητας (πάνω από 60 μέτρα σε διάμετρο) σε ακραίες καιρικές συνθήκες.

Για μέγιστη μείωση VOC, τοποθετείται ένα IFR κάτω από μια σταθερή οροφή. Τα σύγχρονα IFR κατασκευάζονται συχνά από ελαφριά πάνελ αλουμινίου υψηλής αντοχής και εξωθημένους πλωτήρες. Αυτά τα αρθρωτά συστήματα μπορούν να εγκατασταθούν χωρίς θερμή εργασία (συγκόλληση) και συχνά συνδυάζονταιΔεξαμενές από γυαλί από ατσάλι (σμάλτο).ήΔεξαμενές από ανοξείδωτο χάλυβαγια ανώτερη χημική αντοχή. Η μετανάστευση ατμών σε αυτά τα εσωτερικά συστήματα επηρεάζεται σε μεγάλο βαθμό από το ύψος του καταστρώματος και τον αερισμό, απαιτώντας ακριβές μέγεθος των αεραγωγών της δεξαμενής (Zhang et al., 2020).

Επειδή οι πλωτές στέγες είναι ογκώδεις κατασκευές, συναρμολογούνται εξ ολοκλήρου μέσα στο κέλυφος της δεξαμενής. Το πάτωμα της δεξαμενής χρησιμεύει ως πάγκος εργασίας. Τα πόδια στήριξης εγκαθίστανται πρώτα για να δημιουργηθεί ένα προσωρινό ύψος απόστασης (συνήθως 1 έως 2 μέτρα) για να επιτρέπεται στους εργαζομένους να κινούνται κάτω από το κατάστρωμα.

Για χαλύβδινες στέγες κατασκευάζονται πρώτα οι εξωτερικές περιμετρικές πλωτήρες. Τα διαφράγματα συγκολλούνται για να δημιουργήσουν ανεξάρτητα, στεγανά διαμερίσματα. Αυτό είναι κρίσιμο για την ασφάλεια: εάν ένα διαμέρισμα αστοχήσει ή σπάσει, τα παρακείμενα διαμερίσματα θα διατηρήσουν την οροφή ανυψωμένη.

Οι χαλύβδινες πλάκες του κεντρικού καταστρώματος απλώνονται, επικαλύπτονται ελαφρά και ενώνονται χρησιμοποιώντας συνεχείς συγκολλήσεις φιλέτου. Για συστήματα IFR αλουμινίου, τα πάνελ βιδώνονται και σφραγίζονται χρησιμοποιώντας ελαστομερή ανθεκτικά στις χημικές ουσίες.

• Αποχετεύσεις στέγης:Τοποθετούνται αρθρωτοί σύνδεσμοι σωλήνων ή εύκαμπτοι σωλήνες βαρέως τύπου. Αυτά ταξιδεύουν μέσω του υγρού προϊόντος, επιτρέποντας στο νερό της βροχής που συλλέγεται στο κατάστρωμα EFR να εξέρχεται από τον πυθμένα της δεξαμενής χωρίς να μολύνει το αποθηκευμένο χημικό.
• Συσκευές κατά της περιστροφής:Τοποθετούνται κάθετοι πόλοι οδηγοί για να εμποδίζουν το πλωτό κατάστρωμα να περιστρέφεται καθώς ανεβαίνει και πέφτει.
• Διακλαδώσεις γείωσης:Καλώδια υψηλής αγωγιμότητας συνδέονται στην περίμετρο της οροφής για να διαχέουν τον στατικό ηλεκτρισμό στο κέλυφος της δεξαμενής, εξαλείφοντας τον κίνδυνο σπινθήρων και πυρκαγιών ατμών.

Πρέπει να υπάρχει ένα φυσικό κενό μεταξύ της πλωτής οροφής και του τοιχώματος της δεξαμενής για να αποφευχθεί η πρόσδεση λόγω τριβής. Αυτό το κενό κλείνει χρησιμοποιώντας αΣύστημα διπλής σφράγισης:

1. Κύρια σφραγίδα:Ένα μηχανικό παπούτσι (μεταλλικές πλάκες που πιέζονται στον τοίχο της δεξαμενής με ελατήρια) ή ένας σωλήνας γεμάτος υγρό.
2. Δευτερεύουσα σφραγίδα:Μια λαστιχένια λεπίδα υαλοκαθαριστήρα που σαρώνει την υπολειμματική υγρή μεμβράνη από τον τοίχο καθώς η οροφή κατεβαίνει.

Μια πλωτή οροφή δεν μπορεί να πιστοποιηθεί μέχρι να αποδείξει ότι μπορεί πραγματικά να επιπλέει. Κατά τη διάρκεια τουΥδροστατική δοκιμή, η δεξαμενή γεμίζει σιγά σιγά με εκατομμύρια γαλόνια νερού.

Οι επιθεωρητές παρακολουθούν την οροφή καθώς σηκώνει τα πόδια στήριξης. Ελέγχουν για:

• Ισορροπία:Βεβαιωθείτε ότι η οροφή δεν γέρνει ή δεν παραμορφώνεται προς τη μία πλευρά.
• Επικοινωνία σφραγίδας:Η επαλήθευση της κύριας και της δευτερεύουσας στεγανοποίησης διατηρεί σταθερή επαφή με το κέλυφος σε ολόκληρη την κατακόρυφη διαδρομή διαδρομής.
• Διαρροή:Εξασφαλίζοντας ότι το νερό δεν θα διαρρήξει τα διαμερίσματα του πλωτήρα ή το κεντρικό κατάστρωμα.

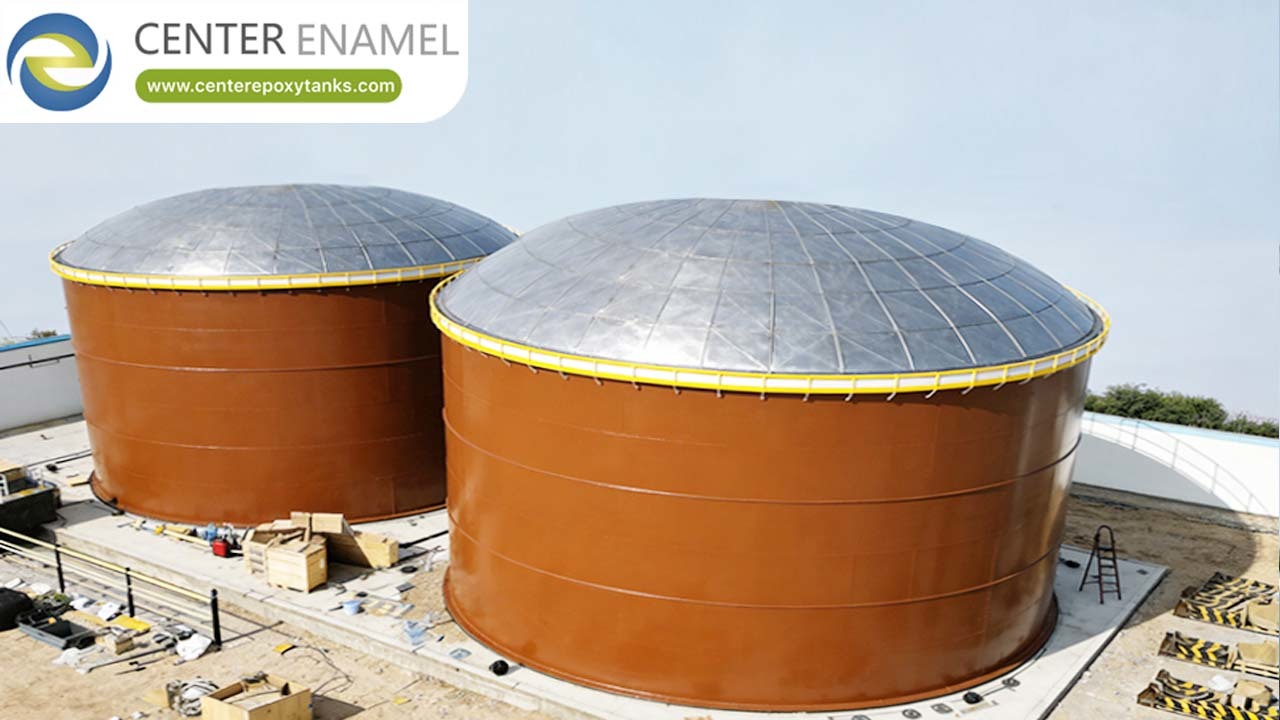

Η δημιουργία μιας νέας πλωτής οροφής δεν περιορίζεται στην κατασκευή νέας δεξαμενής. Πολλές παλιές βιομηχανικές εγκαταστάσεις αναβαθμίζουν τις υπάρχουσες δεξαμενές ανοιχτής οροφής εγκαθιστώντας ένα διάφανο άνοιγμαΓεωδαιτικός Θόλος Αλουμινίου.

Η προσθήκη ενός αυτοφερόμενου γεωδαιτικού θόλου μετατρέπει αποτελεσματικά μια δεξαμενή EFR σε δεξαμενή IFR. Αυτό εξαλείφει αμέσως τη συσσώρευση βρόχινου νερού στο πλωτό κατάστρωμα (παρακάμπτοντας την ανάγκη για πολύπλοκες αποχετεύσεις οροφής), προστατεύει τις στεγανοποιήσεις του χείλους από την υποβάθμιση της υπεριώδους ακτινοβολίας και μειώνει δραστικά το κόστος συντήρησης του κύκλου ζωής.

Ως παγκόσμιος ηγέτης στις λύσεις περιορισμού υγρών χύδην και βιομηχανικής αποθήκευσης,Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)ειδικεύεται στο σχεδιασμό, τη μηχανική και την κατασκευή πολύ προηγμένωνΒιδωμένες δεξαμενές, Δεξαμενές από γυαλί από ατσάλι (σμάλτο), δεξαμενές από ανοξείδωτο χάλυβα, και πλήρως συμβατόΕσωτερικές Πλωτές Στέγες.

Με πάνω από 30 χρόνια κατασκευαστικής αριστείας και ένα τεράστιο χαρτοφυλάκιο επιτυχημένων εγκαταστάσεων σε περισσότερες από 100 χώρες, το Center Enamel προσφέρει προσαρμοσμένες λύσεις γεωδαισιακών θόλων αλουμινίου καθαρού ανοίγματος και API 650 που εγγυώνται απόλυτη περιβαλλοντική ασφάλεια, μείωση εκπομπών και μακροζωία περιουσιακών στοιχείων.
