Τύποι δεξαμενών πλωτής οροφής: Οδηγός τεχνικής ταξινόμησης

Κατανόηση των διαμορφώσεων δεξαμενών, των σχεδίων καταστρώματος και της συμμόρφωσης με το API 650

Στον κόσμο της αποθήκευσης υγρών χύδην, η "Floating Roof Tank" δεν είναι ένα μεμονωμένο προϊόν, αλλά μια κατηγορία μηχανολογικών λύσεων που έχουν σχεδιαστεί για τον μετριασμό των εκπομπών ατμών και την πρόληψη των κινδύνων πυρκαγιάς. Η επιλογή του σωστού τύπου εξαρτάται από τη συγκεκριμένη αστάθεια υγρών, το τοπικό κλίμα, το αποτύπωμα εγκαταστάσεων και τον προϋπολογισμό κεφαλαιουχικών δαπανών (CapEx).

ΥπόAPI 650Τα πρότυπα, οι δεξαμενές πλωτής οροφής ταξινομούνται κατά κύριο λόγο από το εξωτερικό τους περιβάλλον (Εξωτερικό έναντι Εσωτερικού) και τον δομικό σχεδιασμό του εσωτερικού καταστρώματος. Αυτός ο οδηγός διευκρινίζει αυτές τις διακρίσεις για να σας βοηθήσει να λάβετε μια τεκμηριωμένη απόφαση υποδομής.

Πρωτεύουσες ταξινομήσεις δεξαμενών

Για γρήγορη αναφορά, οι δεξαμενές πλωτής οροφής χωρίζονται σε δύο κύριες κατηγορίες με βάση την έκθεσή τους στην ατμόσφαιρα:

●Εξωτερικές δεξαμενές πλωτής οροφής (EFRT):Δεξαμενές ανοιχτής οροφής όπου το πλωτό κατάστρωμα είναι εκτεθειμένο στα στοιχεία. Συνήθως χρησιμοποιούνται για αποθήκευση αργού πετρελαίου μεγάλης κλίμακας.

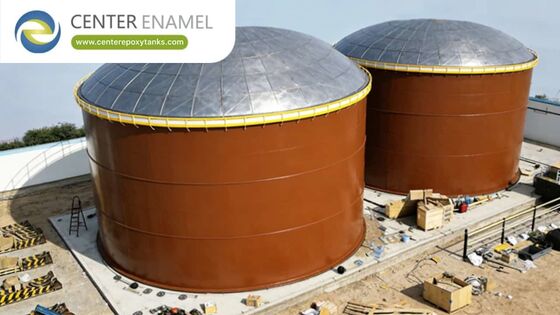

●Εσωτερικές δεξαμενές πλωτής οροφής (IFRT):Υβριδικές δεξαμενές όπου ένα πλωτό κατάστρωμα λειτουργεί μέσα σε δεξαμενή σταθερής οροφής ή κάτω από γεωδαιτικό θόλο αλουμινίου. Αποτελούν το χρυσό πρότυπο για τα εξευγενισμένα προϊόντα και την αποθήκευση χημικών.

1. Εξωτερικές δεξαμενές πλωτής οροφής (EFRT)

Μια εξωτερική δεξαμενή πλωτής οροφής είναι ένα κυλινδρικό σκάφος από χάλυβα χωρίς μόνιμη κορυφή. Το πλευστικό κατάστρωμα οροφής επιπλέει απευθείας στην επιφάνεια του αποθηκευμένου υγρού.

Βασικά Χαρακτηριστικά:

●Ατμοσφαιρική έκθεση:Επειδή το κατάστρωμα είναι εκτεθειμένο, αυτές οι δεξαμενές πρέπει να είναι εξοπλισμένες με σύνθετααρθρωτά συστήματα αποχέτευσηςγια την άντληση του βρόχινου νερού που συγκεντρώνεται στην κορυφή του καταστρώματος.

●Κύρια εφαρμογή:Ιδανικό για αποθήκευση μεγάλης διαμέτρου (συχνά άνω των 50+ μέτρων) για αργό πετρέλαιο ή προϊόντα πετρελαίου χαμηλότερης πτητικότητας.

●Εστίαση σχεδιασμού:Απαιτεί βαριά κατασκευή για να αντέχει σε φορτία ανέμου, χιονιού και βροχής.

2. Εσωτερικές δεξαμενές πλωτής οροφής (IFRT)

Το Internal Floating Roof Tank είναι αναμφισβήτητα η πιο ευέλικτη και αποτελεσματική διαμόρφωση στο σύγχρονο σχεδιασμό τερματικού. Συνδυάζει τα πλεονεκτήματα καταστολής ατμών μιας πλωτής οροφής με την προστασία από τις καιρικές συνθήκες μιας σταθερής οροφής.

Βασικά Χαρακτηριστικά:

●Προστασία του Περιβάλλοντος:Επειδή η δεξαμενή έχει σταθερή οροφή ή γεωδαιτικό θόλο από αλουμίνιο, το πλωτό κατάστρωμα προστατεύεται από τις ακτίνες UV, τη βροχή και τα συντρίμμια. Αυτό επεκτείνει δραστικά τη διάρκεια ζωής των σφραγίδων και των εξαρτημάτων του καταστρώματος.

●Αποδοτικότητα Συντήρησης:Δεδομένου ότι η βροχή δεν μπορεί να συγκεντρωθεί στο εσωτερικό κατάστρωμα, δεν υπάρχει ανάγκη για πολύπλοκα εσωτερικά συστήματα αποστράγγισης, τα οποία είναι το πιο κοινό σημείο μηχανικής βλάβης σε εξωτερικές δεξαμενές.

●Ευελιξία υλικού:Τα IFRT χρησιμοποιούν συχνά ελαφριά, αρθρωτά καταστρώματα αλουμινίου, γεγονός που καθιστά ευκολότερη την εγκατάστασή τους ως μετασκευές σε υπάρχουσες δεξαμενές σταθερής οροφής.

3. Ταξινόμηση ανά τυπολογία καταστρώματος

Μέσα σε αυτές τις κύριες κατηγορίες, τοδομήτης ίδιας της πλωτής οροφής ποικίλλει. Ο σχεδιασμός του καταστρώματος καθορίζεται από την απαιτούμενη άνωση και δομική ακαμψία.

Τράπουλες Παν-Τύπου

●Περιγραφή:Ατσάλινο δέρμα μονού πάχους με κάθετο χείλος.

●Περίπτωση χρήσης:Θεωρείται σε μεγάλο βαθμό απαρχαιωμένο για τη σύγχρονη αποθήκευση πτητικών λόγω δομικής αδυναμίας και έλλειψης εφεδρικής άνωσης. Εάν το κατάστρωμα τρυπηθεί, βυθίζεται.

Καταστρώματα τύπου Pontoon

●Περιγραφή:Ένα κεντρικό κατάστρωμα που περιβάλλεται από μια σειρά αεροστεγών, διαμερισματοποιημένων πλωτών.

●Περίπτωση χρήσης:Η πιο κοινή σχεδίαση για σύγχρονα EFRT. Οι πλωτήρες παρέχουν εξαιρετική εφεδρική άνωση. Εάν ένα διαμέρισμα παραβιαστεί, τα άλλα κρατούν την οροφή στην επιφάνεια.

Τύπος Διώροφου

●Περιγραφή:Ολόκληρη η οροφή αποτελείται από δύο στρώματα χαλύβδινων πλακών που χωρίζονται με διαφράγματα, δημιουργώντας ένα εντελώς σφραγισμένο «σάντουιτς».

●Περίπτωση χρήσης:Χρησιμοποιείται για δεξαμενές μεγάλης χωρητικότητας όπου απαιτείται ανώτερη δομική ακαμψία και μόνωση για να αντέχουν σε δύσκολες καιρικές συνθήκες ή βαριά φορτία χιονιού.

Πίνακας σύγκρισης για τη λήψη αποφάσεων έργου

Πώς να επιλέξετε τον σωστό τύπο

Όταν προσδιορίζετε ποιος τύπος δεξαμενής ταιριάζει στο έργο σας, λάβετε υπόψη αυτά τα τρία μηχανικά διανύσματα:

1.Αστάθεια προϊόντος:Προϊόντα υψηλής πτητικής ικανότητας (π.χ. βενζίνη, αεροπορικά καύσιμα) θα πρέπει σχεδόν πάντα να αποθηκεύονταιIFRTγια τη μεγιστοποίηση της καταστολής των εκπομπών.

2.Κλιματικοί περιορισμοί:Εάν η εγκατάστασή σας βρίσκεται σε περιοχή με υψηλή βροχόπτωση ή υψηλή χιονόπτωση, αIFRT(συγκεκριμένα ένα με θόλο από αλουμίνιο) είναι σημαντικά πιο οικονομικό κατά τη διάρκεια του κύκλου ζωής του στοιχείου, καθώς αποφεύγετε τη συντήρηση των αποχετεύσεων της οροφής.

3.Απαιτήσεις χωρητικότητας:Για μαζική, περιφερειακή αποθήκευση αργού,EFRTsπαραμένουν το πρότυπο λόγω της ικανότητάς τους να χειρίζονται ζυγαριές μεγάλης διαμέτρου και τις δομικές απαιτήσεις της χύδην αποθήκευσης αργού.

Αρχή Βιομηχανικού Περιορισμού: Center Enamel

Η πλοήγηση στις προδιαγραφές των τύπων δεξαμενών αποθήκευσης απαιτεί έναν συνεργάτη μηχανικού που κατανοεί την απόχρωση των παγκόσμιων προτύπων. Με πάνω από 30 χρόνια κατασκευαστικής αριστείας και σχεδόν200 ιδιοκτησιακά διπλώματα ευρεσιτεχνίας, Shijiazhuang Zhengzhong Technology Co., Ltd. (Κεντρικό σμάλτο) είναι μια κορυφαία παγκόσμια αρχή στον περιορισμό υγρών χύδην.

Ειδικευόμαστε στη μηχανική και την κατασκευήΔεξαμενές από γυαλί από ατσάλι (σμάλτο), δεξαμενές από ανοξείδωτο χάλυβα, αυτοφερόμενοι γεωδαιτικοί θόλοι από αλουμίνιο και συστήματα εσωτερικής πλωτής οροφής υψηλής απόδοσης. Είτε κατασκευάζετε ένα νέο τερματικό είτε θέλετε να αναβαθμίσετε την υπάρχουσα υποδομή για να πληροίτε τα πιο πρόσφατα πρότυπα API 650 ή περιβαλλοντικής συμμόρφωσης, η ομάδα μας παρέχει στοιχεία που έχουν σχεδιαστεί για μακροζωία, ασφάλεια και λειτουργική αποτελεσματικότητα.
