20000 m3 Steel Water Storage Tanks: Engineering Very Large Bolted Reservoirs

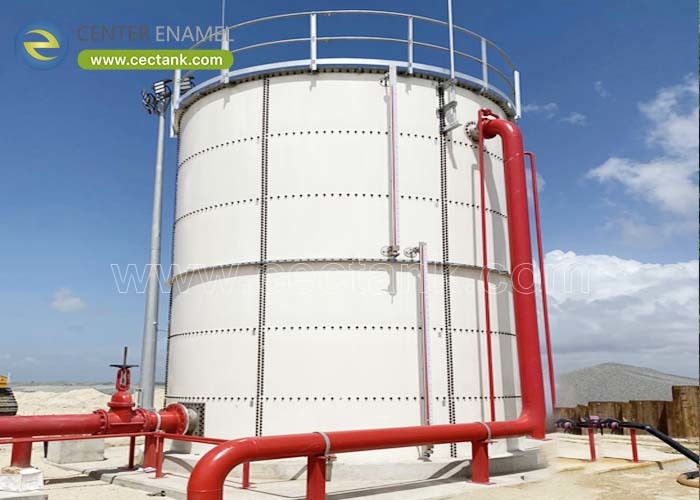

Στα περίπου 20.000 m³, μια δεξαμενή αποθήκευσης νερού παύει να είναι ένα αντικείμενο προμήθειας και γίνεται ένα έργο πολιτικού μηχανικού και εφοδιαστικής αλυσίδας. Ο όγκος είναι αρκετά μεγάλος ώστε οι αποφάσεις γεωμετρίας να αλληλεπιδρούν με τον σχεδιασμό θεμελίωσης, οι φορτίσεις από άνεμο και σεισμό να γίνονται καθοριστικές αντί για τυπικές, και ο αριθμός των πάνελ, των βιδών και των στεγανώσεων να καθιστά τη διαχείριση του εργοταξίου την κρίσιμη διαδρομή. Σε συστήματα μαζικής παροχής δήμων, αποθήκευση βιομηχανικού ακατέργαστου νερού και στρατηγικά αποθέματα πυρόσβεσης και έκτακτης ανάγκης, οι δυσκολίες που εμφανίζονται σε αυτή την κλίμακα σπάνια αφορούν την ίδια τη δεξαμενή: αφορούν την πρόσβαση για οχήματα παράδοσης, τη θέση γερανού, την αλληλουχία των πάνελ, τη διαχείριση στεγανώσεων σε δυσμενείς καιρικές συνθήκες και τις ανοχές θεμελίωσης που μια βιδωτή κατασκευή δεν συγχωρεί.

Μια βιδωτή ατσάλινη δεξαμενή νερού χωρητικότητας 20.000 m³ είναι εντός αποδεδειγμένης ικανότητας όταν η μηχανική προσέγγιση είναι συστηματική — η γεωμετρία επιλέγεται έναντι των περιορισμών του εργοταξίου και των υδραυλικών, το κέλυφος σχεδιάζεται για την πραγματική περίπτωση ανέμου και σεισμού, η θεμελίωση κατασκευάζεται με τις ανοχές που απαιτεί η βιδωτή συναρμολόγηση, και η εφοδιαστική των πάνελ σχεδιάζεται τόσο προσεκτικά όσο και η κατασκευή. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) έχει παραδώσει δεξαμενές αυτής της κατηγορίας και μεγαλύτερες, συμπεριλαμβανομένης μιας μονάδας 21.094 m³ το 2020, μιας εγκατάστασης 32.000 m³ το 2024 και μιας δεξαμενής ύψους 34,8 μ. το 2018, με συστήματα που έχουν παραδοθεί σε περισσότερες από 100 χώρες.

Η γεωμετρία είναι ένας συμβιβασμός μεταξύ εμβαδού βάσης, ύψους και υδραυλικών. Ένα δοχείο 20.000 m³ μπορεί να διαμορφωθεί γύρω από διάμετρο 40 μ. με ύψος 16 μ. ή 32 μ. με 25 μ., και η επιλογή καθορίζεται από τη διαθέσιμη γη, το εύρος στάθμης λειτουργίας που απαιτείται από το σύστημα διανομής και το κόστος της θεμελίωσης, το οποίο αυξάνεται με το ύψος.

• Εμβαδόν Βάσης έναντι Ύψους:Μια μεγαλύτερη διάμετρος μειώνει το ύψος και τη συγκέντρωση φορτίου θεμελίωσης, αλλά απαιτεί περισσότερη γη και μεγαλύτερο άνοιγμα στέγης.
• Εύρος Στάθμης Λειτουργίας:Η χρήσιμη ζώνη στάθμης καθορίζεται από το σύστημα διανομής, οπότε η δεξαμενή πρέπει να αναλογεί έτσι ώστε το εύρος λειτουργίας να βρίσκεται εντός ενός αποδοτικού ύψους κελύφους.
• Άνοιγμα Στέγης:Μεγάλες διάμετροι μπορεί να ευνοούν μια αλουμινένια γεωδαιτική θόλο, η οποία καλύπτει χωρίς εσωτερικές κολώνες και διατηρεί τον εσωτερικό χώρο καθαρό για επιθεώρηση και καθαρισμό.
• Έκθεση στον Άνεμο:Ψηλότερα, στενότερα κελύφη είναι πιο ευαίσθητα στον άνεμο, οπότε εκτεθειμένες παράκτιες ή ανοιχτές τοποθεσίες συχνά ευνοούν ένα χαμηλότερο προφίλ.
• Οικονομία Θεμελίωσης:Η φέρουσα ικανότητα και τα όρια καθίζησης συχνά καθορίζουν τη γεωμετρία, καθώς το κόστος θεμελίωσης συχνά υπερβαίνει το οριακό κόστος επιπλέον ατσάλινου κελύφους.

Στα 20.000 m³, οι καθοριστικές περιπτώσεις σχεδιασμού μετατοπίζονται. Οι φορτίσεις από άνεμο και σεισμό, η ευστάθεια του κελύφους και η ανοχή καθίζησης θεμελίωσης γίνονται κυρίαρχες, και η βιδωτή σύνδεση — όχι η πλάκα — είναι συνήθως το κρίσιμο στοιχείο. Ο σχεδιασμός επικυρώνεται επομένως με ανάλυση πεπερασμένων στοιχείων αντί για πίνακα πάχους, σύμφωνα με το AWWA D103-09.

• Άνεμος και Σεισμός:Οι πλευρικές φορτίσεις και η σεισμική ταλάντωση καθορίζουν τον σχεδιασμό του κελύφους και της αγκύρωσης, και και τα δύο πρέπει να αξιολογούνται έναντι της πραγματικής κατηγορίας έκθεσης της τοποθεσίας και της σεισμικής ζώνης.
• Ευστάθεια Κελύφους:Λεπτά τοιχώματα κελύφη σε αυτό το εύρος μεγέθους καθορίζονται από την ευστάθεια, καθιστώντας τον σχεδιασμό δακτυλίων, ενισχύσεων και δακτυλίων ανέμου μέρος της δομικής λύσης.
• Σχεδιασμός Βιδωτής Σύνδεσης:Συνδετήρες βαθμού 8.8 με μηχανική στεγάνωση είναι η κρίσιμη διεπαφή· ο σχεδιασμός της σύνδεσης και η διάταξη των βιδών έχουν την ίδια βαρύτητα με το πάχος της πλάκας.
• Ανοχή Καθίζησης:Οι βιδωτές κατασκευές ανέχονται πολύ λιγότερη διαφορική καθίζηση από τις μονολιθικές, καθιστώντας τον σχεδιασμό θεμελίωσης και την ποιότητα κατασκευής αποφασιστικές.
• Επικύρωση με Ανάλυση Πεπερασμένων Στοιχείων:Το κέλυφος, η στέγη και η αγκύρωση μοντελοποιούνται αντί να μεγεθύνονται με πίνακα, οπότε ο σχεδιασμός είναι υπερασπίσιμος και τεκμηριωμένος για αναθεώρηση.

Οι μεγάλες βιδωτές δεξαμενές επιτυγχάνουν ή αποτυγχάνουν στη διαχείριση του εργοταξίου. Κάθε πάνελ ταξιδεύει ως εργοστασιακά τελειωμένη μονάδα, οπότε η κρίσιμη διαδρομή είναι η αλληλουχία: τα πάνελ πρέπει να φτάνουν με τη σειρά συναρμολόγησης, να διαχειρίζονται χωρίς ζημιά στην επίστρωση, να στεγανοποιούνται υπό συνθήκες που ταιριάζουν στο στεγανωτικό υλικό, και να συναρμολογούνται με ανοχή που έχει ήδη επιτευχθεί από τη θεμελίωση.

• Εργοστασιακά Τελειωμένα Πάνελ:Τα πάνελ φτάνουν επικαλυμμένα, δοκιμασμένα και αριθμημένα, οπότε δεν απαιτείται επί τόπου επίστρωση και η ποιότητα δεν εξαρτάται από τον καιρό του εργοταξίου.
• Αλληλουχία Συναρμολόγησης:Τα πάνελ συσκευάζονται και αποστέλλονται με τη σειρά συναρμολόγησης, κάτι που διατηρεί τον γερανό παραγωγικό αντί να περιμένει το σωστό εξάρτημα.
• Προστατευμένη Διαχείριση:Οι διαδικασίες ανύψωσης και αποθήκευσης προστατεύουν την ενσωματωμένη επίστρωση, επειδή η ζημιά στο εργοτάξιο είναι η πιο αποφεύξιμη πηγή μελλοντικής διάβρωσης.
• Πειθαρχία Στεγάνωσης:Οι αρμοί συναρμολογούνται υπό ελεγχόμενες συνθήκες με το καθορισμένο στεγανωτικό υλικό, ακολουθώντας τις απαιτήσεις θερμοκρασίας και επιφάνειας του κατασκευαστή.
• Πρόσβαση και Χώρος Αποθήκευσης:Η δρομολόγηση οχημάτων, οι θέσεις γερανού και ο χώρος αποθήκευσης πρέπει να προγραμματιστούν πριν από την παράδοση, καθώς μια δεξαμενή 20.000 m³ φτάνει ως πολλά κοντέινερ.

Η Center Enamel μηχανικά μεγάλες βιδωτές ατσάλινες δεξαμενές με τεκμηριωμένη κλίμακα αναφοράς: μια δεξαμενή 21.094 m³ που παραδόθηκε το 2020, μια μονάδα ύψους 34,8 μ. το 2018 και μια εγκατάσταση 32.000 m³ το 2024. Τα πάνελ ενσωματώνονται με γυαλί στους 820-930 °C με κάλυψη 2C2F επαληθευμένη με 100% δοκιμή σπινθήρα υψηλής τάσης στα 1500 V, συνδέονται με βίδες βαθμού 8.8 και επικυρώνονται με ανάλυση πεπερασμένων στοιχείων σύμφωνα με το AWWA D103-09. Η παραγωγή ακολουθεί το ISO 9001 με κάλυψη NSF/ANSI 61, WRAS και CE/EN 1090, παραδίδεται σε περισσότερες από 100 χώρες με τυπικό πρόγραμμα 30 ημερών με εγγύηση τριών ετών.

Οι βιδωτές ατσάλινες δεξαμενές κατασκευάζονται συχνά πολύ πέρα από τα 20.000 m³, και η Center Enamel έχει παραδώσει μια μονάδα 21.094 m³ το 2020, μια δεξαμενή ύψους 34,8 μ. το 2018 και μια εγκατάσταση 32.000 m³ το 2024. Επειδή κάθε δεξαμενή συναρμολογείται από εργοστασιακά πάνελ, η συνολική χωρητικότητα δεν περιορίζεται από τις διαστάσεις μεταφοράς με τον τρόπο που θα περιοριζόταν ένα εργοστασιακά κατασκευασμένο δοχείο.

Οι κοινές διαμορφώσεις κυμαίνονται γύρω στα 40 μ. διάμετρο με 16 μ. ύψος ή 32 μ. με 25 μ., επιλεγμένες έναντι της διαθέσιμης γης, του εύρους στάθμης λειτουργίας που απαιτείται από το σύστημα διανομής, της φέρουσας ικανότητας θεμελίωσης και της έκθεσης στον άνεμο, αντί να επιλέγονται από έναν τυπικό πίνακα.

Μια θεμελίωση σχεδιασμένη για το φορτίο του κελύφους και, κυρίως, για πολύ αυστηρή ανοχή διαφορικής καθίζησης, επειδή μια βιδωτή κατασκευή είναι πολύ λιγότερο επιεικής από μια μονολιθική. Ο σχεδιασμός θεμελίωσης πρέπει να προηγείται της τελικής επιλογής γεωμετρίας, καθώς συχνά καθορίζει την απόφαση διάμετρος προς ύψος.

Ναι. Η Center Enamel διαμορφώνει χωρητικότητα, διάμετρο και ύψος, τύπο στέγης συμπεριλαμβανομένων αυτοφερόμενων στεγών GFS και αλουμινένιων γεωδαιτικών θόλων, σχεδιασμό ανέμου και σεισμού για την περίπτωση της τοποθεσίας, μόνωση και όλους τους επιθεωρητικούς οπές, φλάντζες, σκάλες, πλατφόρμες και όργανα.

• Στα 20.000 m³, η γεωμετρία καθορίζεται από τη γη, το εύρος στάθμης λειτουργίας, τη χωρητικότητα θεμελίωσης και την έκθεση στον άνεμο — όχι από έναν τυπικό πίνακα μεγέθους.
• Ο άνεμος, η σεισμική ταλάντωση, η ευστάθεια του κελύφους και ο σχεδιασμός βιδωτής σύνδεσης καθορίζουν την κατασκευή· επικυρώστε με ανάλυση πεπερασμένων στοιχείων σύμφωνα με το AWWA D103-09.
• Οι βιδωτές κατασκευές ανέχονται πολύ λίγη διαφορική καθίζηση, οπότε ο σχεδιασμός θεμελίωσης πρέπει να προηγηθεί της τελικής επιλογής γεωμετρίας.
• Η επιτυχία του έργου εξαρτάται από την αλληλουχία των πάνελ, την προστατευμένη διαχείριση, την πειθαρχία στεγάνωσης και τον προγραμματισμένο χώρο πρόσβασης όσο και από τον σχεδιασμό της δεξαμενής.
