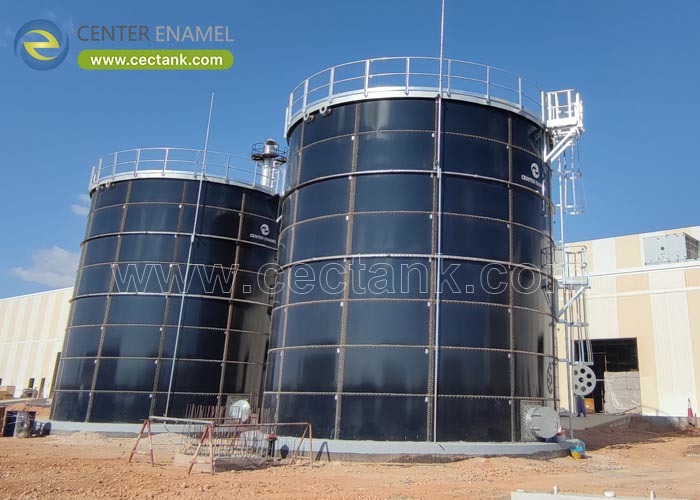

AWWA D103 Δεξαμενές από γυαλί-τηγμένο σε χάλυβα: Επεξήγηση συμμόρφωσης με το πρότυπο

Οι κοχλιωτές χαλύβδινες δεξαμενές συχνά καθορίζονται με αναφορά σε ένα πρότυπο που λίγοι από τους εμπλεκόμενους έχουν διαβάσει στην πραγματικότητα. Μια γραμμή προδιαγραφών που αναγράφει "κοχλιωτή χαλύβδινη δεξαμενή σύμφωνα με το AWWA D103" λέει στον κατασκευαστή πολύ λίγα για το ποια έκδοση ισχύει, ποιο σύστημα επίστρωσης προορίζεται, ή ποιες ρήτρες θεωρεί ο μηχανικός υποχρεωτικές — και αυτά τα κενά είναι όπου προκύπτουν οι διαφωνίες. Σε έργα δημοτικών υδάτων, συστήματα πυροπροστασίας και βιομηχανική αποθήκευση, τα επαναλαμβανόμενα προβλήματα είναι τα ίδια: μια δεξαμενή που παραδίδεται σε ξεπερασμένη έκδοση, μια επίστρωση που πληροί ένα γενικό πρότυπο βαφής αλλά όχι τις απαιτήσεις επίστρωσης του D103, και διαδικασίες κατασκευής ή συναρμολόγησης που δεν τεκμηριώθηκαν ποτέ. Η συμμόρφωση δεν είναι μια ετικέτα· είναι ένα σύνολο αποδείξιμων απαιτήσεων σε όλο τον σχεδιασμό, τα υλικά, την κατασκευή, τη συναρμολόγηση και την επιθεώρηση.

Το AWWA D103 είναι το πρότυπο της American Water Works Association για εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές για αποθήκευση νερού, και καλύπτει ρητά το γυαλί-τηγμένο σε χάλυβα ως ένα από τα αναγνωρισμένα συστήματα επίστρωσης. Για τις δεξαμενές GFS, η συμμόρφωση σημαίνει την ικανοποίηση των κανόνων δομικού σχεδιασμού του προτύπου, των απαιτήσεων υλικών και επίστρωσης, καθώς και των διατάξεων κατασκευής, συναρμολόγησης και επιθεώρησης. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) σχεδιάζει και κατασκευάζει κοχλιωτές δεξαμενές GFS σύμφωνα με το AWWA D103-09, με γεωμετρία κελύφους επικυρωμένη με ανάλυση πεπερασμένων στοιχείων και παραδίδεται σε περισσότερες από 100 χώρες.

1. Τι καλύπτει το AWWA D103;

Το AWWA D103 διέπει τις εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές για αποθήκευση νερού. Θέτει απαιτήσεις για δομικό σχεδιασμό, υλικά κατασκευής, το εργοστασιακά εφαρμοζόμενο σύστημα επίστρωσης, κατασκευή και πρακτικές εργαστηρίου, συναρμολόγηση και πρακτικές πεδίου, καθώς και την επιθεώρηση και δοκιμές που αποδεικνύουν τη συμμόρφωση πριν τεθεί σε λειτουργία η δεξαμενή.

• Πεδίο εφαρμογής: Εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές για αποθήκευση νερού, συμπεριλαμβανομένου του συστήματος επίστρωσης γυαλί-τηγμένο σε χάλυβα μεταξύ των αναγνωρισμένων επιλογών.
• Δομικός Σχεδιασμός: Απαιτήσεις για πάχος ελάσματος κελύφους, σχεδιασμό κοχλιωτών συνδέσεων, φόρτιση από άνεμο και σεισμό, και τη βάση στην οποία διαστασιολογείται το κέλυφος.
• Υλικά: Προδιαγραφή του χαλύβδινου υποστρώματος, των συνδετήρων και των υλικών στεγανοποίησης, έτσι ώστε να καλύπτεται κάθε στοιχείο της συναρμολόγησης και όχι μόνο το έλασμα.
• Σύστημα Επίστρωσης: Απαιτήσεις για την εργοστασιακά εφαρμοζόμενη επίστρωση, συμπεριλαμβανομένης της προετοιμασίας επιφάνειας, της εφαρμογής και των δοκιμών που επαληθεύουν τη συνέχεια της επίστρωσης.
• Συναρμολόγηση και Επιθεώρηση: Διατάξεις για τη συναρμολόγηση, τη διεπαφή θεμελίωσης, τον χειρισμό επικαλυμμένων πάνελ στο πεδίο, και την επιθεώρηση και δοκιμές που διενεργούνται πριν από την παράδοση.

2. Πώς οι δεξαμενές GFS ικανοποιούν τις απαιτήσεις επίστρωσης;

Οι διατάξεις επίστρωσης είναι το σημείο όπου το γυαλί-τηγμένο σε χάλυβα έχει δομικό πλεονέκτημα, επειδή η τήξη παράγει μια επίστρωση της οποίας η συνέχεια μπορεί να επαληθευτεί ηλεκτρικά σε κάθε πάνελ. Όπου ένα εφαρμοζόμενο σύστημα βασίζεται σε μέτρηση πάχους και οπτική επιθεώρηση, μια τηγμένη γυάλινη επίστρωση δοκιμάζεται για κενά (holidays) σε υψηλή τάση, έτσι ώστε οποιαδήποτε ασυνέχεια να βρεθεί στο εργοστάσιο και όχι κατά τη λειτουργία.

• Εργοστασιακή Εφαρμογή: Η επίστρωση εφαρμόζεται και ψήνεται υπό ελεγχόμενες εργοστασιακές συνθήκες, που είναι ακριβώς το περιβάλλον που υποθέτει το πρότυπο για μια εργοστασιακά επικαλυμμένη δεξαμενή.
• Δοκιμή Συνέχειας: Κάθε πάνελ δοκιμάζεται σε υψηλή τάση, συνήθως 1500 V, έτσι ώστε οι ασυνέχειες της επίστρωσης να εντοπίζονται και να επισκευάζονται πριν από την αποστολή και όχι μετά τη συναρμολόγηση.
• Μετρημένη Πρόσφυση: Η αντοχή της τηγμένης σύνδεσης ποσοτικοποιείται σε 3450 N/cm², παρέχοντας μια επαληθεύσιμη τιμή αντί για έναν ποιοτικό ισχυρισμό σχετικά με την προσκόλληση της επίστρωσης.
• Καθορισμένη Σκληρότητα: Η ψημένη επιφάνεια φτάνει τα 6.0 Mohs, υποστηρίζοντας την αντοχή σε ζημιές από χειρισμό, άμμο και καθαρισμό καθ' όλη τη διάρκεια ζωής.
• Επιλογές Πολλαπλών Επιστρώσεων: Το 2C2F είναι στάνταρ και το 3C3F διατίθεται για επιθετική χρήση, επιτρέποντας στο καθορισμένο σύστημα επίστρωσης να ταιριάζει με το αποθηκευμένο υγρό.

3. Πώς πρέπει να επαληθεύεται και να τεκμηριώνεται η συμμόρφωση;

Η συμμόρφωση πρέπει να αποδεικνύεται και όχι να δηλώνεται. Ο αγοραστής δικαιούται τη βάση σχεδιασμού και τους υπολογισμούς, πιστοποιητικά υλικών για χάλυβα και συνδετήρες, αρχεία δοκιμών επίστρωσης και την τεκμηρίωση συναρμολόγησης και επιθεώρησης — και η προδιαγραφή πρέπει να αναφέρει ποια έκδοση του προτύπου ισχύει και ποια έγγραφα πρέπει να υποβληθούν για αναθεώρηση.

• Αναφέρετε την Έκδοση: Ονομάστε την έκδοση, όπως AWWA D103-09, στην προδιαγραφή, ώστε ο προμηθευτής και ο αγοραστής να σχεδιάζουν με βάση το ίδιο έγγραφο.
• Υπολογισμοί Σχεδιασμού: Ζητήστε υπολογισμούς σχεδιασμού κελύφους που να δείχνουν τη βάση σχεδιασμού, τις περιπτώσεις φόρτισης και το προκύπτον πάχος ελάσματος και την προδιαγραφή κοχλιών.
• Πιστοποιητικά Υλικών: Λάβετε πιστοποιητικά μύλου για τον χάλυβα και πιστοποιητικά για συνδετήρες και υλικά στεγανοποίησης, που να καλύπτουν ολόκληρη τη συναρμολόγηση.
• Αρχεία Δοκιμών Επίστρωσης: Λάβετε αρχεία δοκιμών για κενά (holidays), τιμές πρόσφυσης και σκληρότητας, και μετρήσεις πάχους επίστρωσης που συνδέονται με την παρτίδα παραγωγής.
• Εκθέσεις Συναρμολόγησης και Επιθεώρησης: Απαιτήστε τεκμηριωμένες διαδικασίες συναρμολόγησης και αρχεία επιθεώρησης, συμπεριλαμβανομένων ελέγχων ακεραιότητας αρμών, πριν γίνει αποδεκτή η δεξαμενή.

Η Center Enamel σχεδιάζει και κατασκευάζει σύμφωνα με το AWWA D103-09 με πλήρη τεκμηρίωση. Τα πάνελ επικαλύπτονται με γυαλί στους 820-930 °C με κάλυψη 2C2F ως στάνταρ, κάθε πάνελ επαληθεύεται με 100% δοκιμή σπινθήρα σε υψηλή τάση (1500 V), η πρόσφυση μετράται στα 3450 N/cm², και η σκληρότητα στα 6.0 Mohs. Η γεωμετρία του κελύφους επικυρώνεται με ανάλυση πεπερασμένων στοιχείων, συνδέεται με συνδετήρες βαθμού 8.8, παράγεται σύμφωνα με ISO 9001 με κάλυψη ISO 28765, CE/EN 1090 και NSF/ANSI 61, και παραδίδεται σε περισσότερες από 100 χώρες με τυπικό πρόγραμμα 30 ημερών με τριετή εγγύηση.

Μια αναφορά προτύπου σε μια προδιαγραφή είναι ένας ισχυρισμός. Οι υπολογισμοί, τα πιστοποιητικά και τα αρχεία δοκιμών είναι τα αποδεικτικά στοιχεία — απαιτήστε τα αποδεικτικά στοιχεία.

Συχνές Ερωτήσεις (FAQ)

Τι είναι το AWWA D103;

Είναι το πρότυπο της American Water Works Association για εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές για αποθήκευση νερού. Καλύπτει δομικό σχεδιασμό, υλικά, το εργοστασιακά εφαρμοζόμενο σύστημα επίστρωσης, κατασκευή, συναρμολόγηση, καθώς και την επιθεώρηση και δοκιμές που απαιτούνται για την απόδειξη της συμμόρφωσης.

Καλύπτει το AWWA D103 τις δεξαμενές από γυαλί-τηγμένο σε χάλυβα;

Ναι. Το γυαλί-τηγμένο σε χάλυβα είναι ένα από τα αναγνωρισμένα εργοστασιακά εφαρμοζόμενα συστήματα επίστρωσης εντός του προτύπου, και οι δεξαμενές GFS σχεδιάζονται και τεκμηριώνονται σύμφωνα με το AWWA D103-09 με τον ίδιο τρόπο όπως και άλλες εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές.

Τι απαιτεί το AWWA D103 για την επίστρωση;

Απαιτεί ένα εργοστασιακά εφαρμοζόμενο σύστημα επίστρωσης με καθορισμένη προετοιμασία επιφάνειας, εφαρμογή και δοκιμές επαλήθευσης. Για τις GFS, αυτό μεταφράζεται σε ελεγχόμενη τήξη σε φούρνο στους 820-930 °C με δοκιμή συνέχειας κάθε πάνελ, συν μετρήσιμες τιμές πρόσφυσης και σκληρότητας που αποδεικνύουν την απόδοση της επίστρωσης.

Μπορούν οι δεξαμενές να προσαρμοστούν εντός της συμμόρφωσης με το AWWA D103;

Ναι. Η χωρητικότητα, η διάμετρος, ο λόγος ύψους προς διάμετρο, ο τύπος στέγης, το σύστημα επίστρωσης, η μόνωση, και όλες οι θυρίδες, οι φλάντζες, οι σκάλες, οι πλατφόρμες και τα όργανα μπορούν να διαμορφωθούν για το έργο, ενώ ο σχεδιασμός του κελύφους παραμένει τεκμηριωμένος σύμφωνα με το AWWA D103-09.

Βασικά Σημεία

• Το AWWA D103 είναι το πρότυπο για εργοστασιακά επικαλυμμένες κοχλιωτές χαλύβδινες δεξαμενές νερού και καλύπτει ρητά τα συστήματα γυαλί-τηγμένο σε χάλυβα.
• Η συμμόρφωση καλύπτει σχεδιασμό, υλικά, επίστρωση, κατασκευή, συναρμολόγηση και επιθεώρηση — όχι μόνο μια αναφορά επίστρωσης σε μια γραμμή προδιαγραφών.
• Το τηγμένο γυαλί καθιστά την επαλήθευση της επίστρωσης αντικειμενική: 100% δοκιμή για κενά (holidays), μετρημένη πρόσφυση και καθορισμένη σκληρότητα σε κάθε πάνελ.
• Πάντα να αναφέρετε την έκδοση στην προδιαγραφή και να απαιτείτε υπολογισμούς, πιστοποιητικά υλικών και αρχεία δοκιμών ως αποδεικτικά στοιχεία.
