Δεξαμενή Αποθήκευσης Βιοαερίου: Στέγη Αποθήκευσης ή Ξεχωριστός Φορέας;

Οι μονάδες βιοαερίου παράγουν συνεχώς και καταναλώνουν σε βήματα. Ένας χωνευτής δεν σταματά την παραγωγή επειδή ο κινητήρας συντηρείται, και ένας λέβητας δεν περιμένει μια ύφεση στην παραγωγή. Κάπου ανάμεσα στα δύο, η μονάδα χρειάζεται ένα μέρος για να βάλει το αέριο. Αυτό το μέρος είναι η μοναδική απόφαση που επηρεάζει περισσότερο την ευελιξία λειτουργίας της μονάδας, και συνήθως διευθετείται αργά στο σχεδιασμό, αφού έχει ήδη καθοριστεί το μέγεθος του χωνευτή.

Υπάρχουν δύο οικογένειες απαντήσεων, και συμπεριφέρονται πολύ διαφορετικά. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) προμηθεύει και τις δύο διαμορφώσεις, και η επιλογή εξαρτάται λιγότερο από τον όγκο του αερίου παρά από τον τρόπο που η μονάδα σκοπεύει να λειτουργήσει: αν θέλει την προσωρινή αποθήκευση συνδεδεμένη με τον αντιδραστήρα ή ανεξάρτητη από αυτόν.

1. Ποιες είναι οι Επιλογές για την Αποθήκευση Βιοαερίου;

Το αέριο μπορεί να αποθηκευτεί σε μια μεμβράνη τοποθετημένη στην κορυφή του ίδιου του χωνευτή, σε έναν ξεχωριστό ειδικά κατασκευασμένο φορέα, ή ως ενσωματωμένη διπλή μεμβράνη οροφής σε μια δεξαμενή αποθήκευσης. Κάθε μία προσφέρει διαφορετική λειτουργική ελευθερία στη μονάδα.

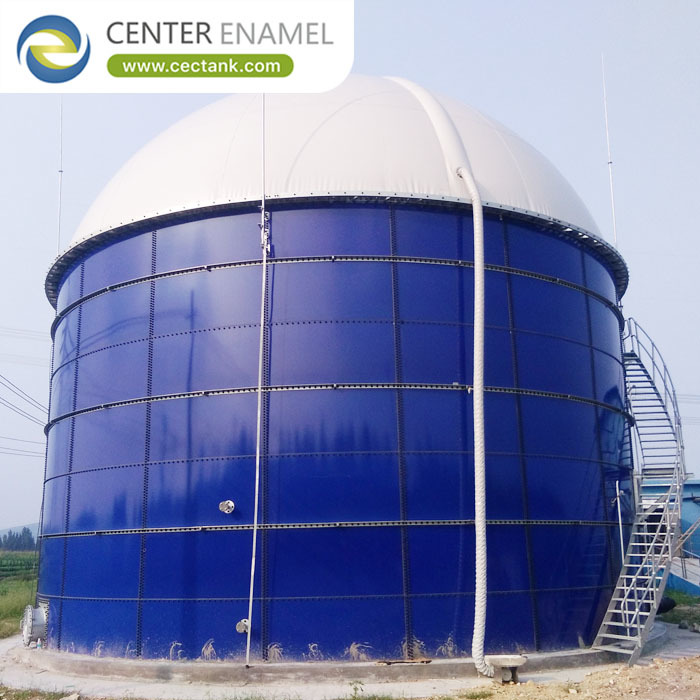

• Αποθήκευση Τοποθετημένη στην Οροφή: Μια διπλή μεμβράνη οροφής στον χωνευτή παρέχει έναν ενσωματωμένο χώρο αερίου. Είναι συμπαγής και οικονομική, αλλά η προσωρινή αποθήκευση συνδέεται με το δοχείο που παράγει το αέριο.
• Ξεχωριστός Φορέας Αερίου: Ένας αποκλειστικός φορέας αποσυνδέει την αποθήκευση από την παραγωγή. Ο χωνευτής μπορεί να λειτουργεί σε σταθερό επίπεδο ενώ ο φορέας απορροφά την ασυμφωνία, και ο φορέας μπορεί να συντηρηθεί ανεξάρτητα.
• Άκαμπτος έναντι Μεμβράνης: Οι άκαμπτοι φορείς είναι ανθεκτικοί και ανεκτικοί στις καιρικές συνθήκες. Οι φορείς μεμβράνης είναι ελαφρύτεροι, χαμηλότερου κόστους για δεδομένο όγκο, και δεν έχουν συρόμενη σφράγιση για συντήρηση.
• Πολλαπλές Μικρότερες Μονάδες: Αρκετές μονάδες παρέχουν πλεονασμό. Η απώλεια ενός φορέα για συντήρηση δεν αφαιρεί όλη την προσωρινή αποθήκευση της μονάδας, κάτι που συχνά αξίζει την επιπλέον σωλήνωση.
• Αποθήκευση υπό Πίεση: Όπου η κατάντη διαδικασία δέχεται υψηλότερη πίεση, ο όγκος αποθήκευσης μπορεί να μειωθεί - αλλά κάθε αύξηση της πίεσης αυξάνει την ταξινόμηση και τις απαιτήσεις ασφαλείας.

2. Σε τι Πίεση Λειτουργεί Πραγματικά το Σύστημα;

Η αποθήκευση βιοαερίου είναι χαμηλής πίεσης εξ ορισμού, συνήθως στην περιοχή των χαμηλών millibar. Αυτός ο περιορισμός διαμορφώνει όλα τα άλλα: επειδή η πίεση δεν μπορεί να αυξηθεί κατά βούληση, ο όγκος είναι ο μόνος τρόπος για να αυξηθεί η αποθηκευμένη ενέργεια, και οι μικρές διαφορές πίεσης έχουν σημασία.

• Εύρος Λειτουργίας: Οι φορείς μεμβράνης συνήθως λειτουργούν μεταξύ περίπου 5 και 30 mbar. Η χρησιμοποιήσιμη προσωρινή αποθήκευση είναι το αέριο που βρίσκεται μεταξύ των χαμηλών και υψηλών σημείων ρύθμισης, όχι ο γεωμετρικός όγκος.
• Χρησιμοποιήσιμος έναντι Γεωμετρικού Όγκου: Ένας φορέας που δεν μπορεί να αδειάσει κάτω από το χαμηλό σημείο ρύθμισής του αποθηκεύει λιγότερο από την ονομαστική του χωρητικότητα. Ζητήστε την χρησιμοποιήσιμη τιμή στο εύρος πίεσης λειτουργίας.
• Έλεγχος Πίεσης: Η πίεση του αερίου διαχειρίζεται από την εξωτερική υποστήριξη αέρα της μεμβράνης ή από την κινούμενη σφράγιση ενός άκαμπτου φορέα, με ένα εύρος ελέγχου ρυθμισμένο για την προστασία τόσο του φορέα όσο και των ανάντη σφραγίσεων.
• Προστασία Ανάντη: Οι σφραγίσεις οροφής του χωνευτή και οι παγίδες νερού είναι ευαίσθητες στην αντίθλιψη. Το εύρος πίεσης του φορέα πρέπει να βρίσκεται κάτω από τα όρια όλων των συνδεδεμένων σε αυτόν.
• Απαιτήσεις Κατάντη: Οι κινητήρες, οι λέβητες και οι μονάδες αναβάθμισης έχουν τη δική τους απαίτηση και ανοχή πίεσης εισόδου, και η πίεση αποθήκευσης πρέπει να βρίσκεται εντός όλων αυτών.

3. Τι Ασφάλεια και Έλεγχος Απαιτείται;

Η αποθήκευση εύφλεκτου αερίου σε χαμηλή πίεση είναι ασφαλής όταν η διάταξη είναι σωστή και ανελέητη όταν δεν είναι. Οι συσκευές ασφαλείας δεν είναι προαιρετικά αξεσουάρ. είναι αυτές που καθιστούν ένα σύστημα αερίου χαμηλής πίεσης λειτουργικό.

• Αναστολή Φλόγας: Οι αναστολείς φλόγας στις εξαερώσεις και στη γραμμή αερίου προς τον εξοπλισμό κατανάλωσης αποτρέπουν την ανάδρομη φλόγα να φτάσει στον αποθηκευμένο όγκο.
• Προστασία από Υπερβολική και Υποβολική Πίεση: Μια υδατοπαγίδα ή μια συσκευή ανακούφισης προστατεύει από την υπερβολική πίεση. ένας διακόπτης κενού προστατεύει από την κατάρρευση όταν το αέριο αντλείται ταχύτερα από ό,τι παράγεται.
• Διάταξη Εξαερισμού και Καμινάδας: Ο έκτακτος και ο συντηρητικός εξαερισμός πρέπει να εκφορτίζονται σε ασφαλή τοποθεσία, με τη δρομολόγηση να θεωρείται μέρος της διάταξης επικίνδυνης περιοχής του χώρου.
• Παρακολούθηση Αερίου: Η ανίχνευση μεθανίου και υδρόθειου, καθώς και η ένδειξη στάθμης και πίεσης, παρέχουν στον χειριστή τις πληροφορίες που χρειάζονται για να δράσει πριν φτάσει ένα όριο.
• Ταξινόμηση Επικίνδυνης Περιοχής: Η εγκατάσταση ταξινομείται και ο εξοπλισμός καθορίζεται αναλόγως. Αυτό πρέπει να διευθετηθεί κατά τη διάρκεια του σχεδιασμού, επειδή επηρεάζει κάθε ηλεκτρικό στοιχείο του πακέτου.

Διασφάλιση Μηχανικής και Υποστήριξη Έργου

Κάθε δεξαμενή που παραδίδεται από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) είναι σχεδιασμένη σύμφωνα με τα πρότυπα AWWA D103-09 και EN 1090 με επαλήθευση πεπερασμένων στοιχείων για φορτία κελύφους, οροφής και ακροφυσίων, πυροσυσσωματωμένη στους 820-930°C υπό έλεγχο ISO 9001 και ISO 45001, ελεγμένη για αδιαπερατότητα στα 1500 V σε εκατό τοις εκατό της επιφάνειας, και συναρμολογημένη με βίδες βαθμού 8.8 και πιστοποιημένο από τον κατασκευαστή στεγανωτικό υλικό. Η αποθήκευση βιοαερίου παρέχεται ως πλήρες πακέτο: κέλυφος από γυαλί-πυριτικό χάλυβα με ενσωματωμένη διπλή μεμβράνη οροφής ή αποκλειστικό δοχείο φορέα, αεροστεγής κατασκευή ελεγμένη για αδιαπερατότητα στα 1500 V, συσκευές ελέγχου πίεσης και ασφαλείας προσαρμοσμένες στο σύστημα, αναστολείς φλόγας και προστασία κενού, παρακολούθηση αερίου και όργανα, και τεκμηρίωση που καλύπτει την ταξινόμηση επικίνδυνης περιοχής και τη διαδικασία θέσης σε λειτουργία.

Συχνές Ερωτήσεις (FAQ)

Πρέπει το βιοαέριο να αποθηκεύεται στην οροφή του χωνευτή ή σε ξεχωριστό φορέα;

Η αποθήκευση στην οροφή είναι συμπαγής και οικονομική και λειτουργεί καλά όπου τα προφίλ παραγωγής και κατανάλωσης ταιριάζουν στενά. Ένας ξεχωριστός φορέας είναι η καλύτερη επιλογή όπου η μονάδα χρειάζεται λειτουργική ελευθερία - σταθερό επίπεδο χωνευτή, συντήρηση χωρίς διακοπή λειτουργίας, ή πλεονασμό μέσω πολλαπλών μονάδων.

Πόση χρησιμοποιήσιμη αποθήκευση δίνει πραγματικά ο ονομαστικός όγκος;

Λιγότερο από τη γεωμετρική τιμή, επειδή ο φορέας δεν μπορεί να αδειάσει κάτω από το χαμηλό σημείο ρύθμισης πίεσης. Ζητήστε από τον προμηθευτή τον χρησιμοποιήσιμο όγκο στο καθορισμένο εύρος πίεσης λειτουργίας αντί να συγκρίνετε ονομαστικούς όγκους, οι οποίοι μετρώνται διαφορετικά μεταξύ των σχεδίων.

Τι συσκευές ασφαλείας χρειάζονται σε μια δεξαμενή αποθήκευσης βιοαερίου;

Αναστολή φλόγας σε εξαερώσεις και γραμμές αερίου, προστασία από υπερβολική πίεση μέσω υδατοπαγίδας ή συσκευής ανακούφισης, προστασία κενού από κατάρρευση κατά τη διάρκεια γρήγορης άντλησης, ασφαλής δρομολόγηση εξαερισμού, ανίχνευση αερίου, και ένδειξη πίεσης και στάθμης - όλα καθορισμένα εντός μιας ταξινόμησης επικίνδυνης περιοχής που συμφωνείται κατά τη διάρκεια του σχεδιασμού.

Μπορεί μια δεξαμενή αποθήκευσης βιοαερίου να διαμορφωθεί για τη μονάδα μας;

Ναι. Η διαμόρφωση, ο χρησιμοποιήσιμος όγκος, το εύρος πίεσης λειτουργίας, ο αριθμός των μονάδων, ο βαθμός επίστρωσης, οι συσκευές ασφαλείας, τα όργανα και η φιλοσοφία ελέγχου καθορίζονται από το προφίλ παραγωγής και κατανάλωσης της μονάδας, τις απαιτήσεις του εξοπλισμού κατάντη και την ταξινόμηση ασφαλείας του χώρου.
