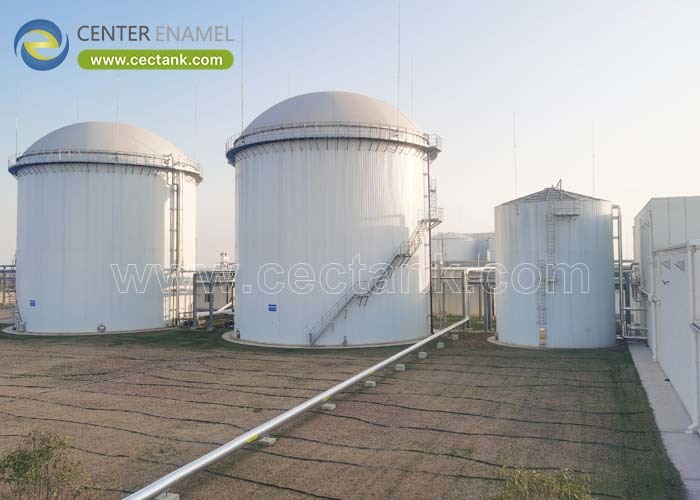

Anaerobic Digester Tank: Design and Operation for Stable Biogas

Μια δεξαμενή αναερόβιας χώνευσης είναι ένα σφραγισμένο δοχείο όπου μικρόβια διασπούν οργανικά απόβλητα σε βιοαέριο σε μεσοθερμική θερμοκρασία 35-38°C σε διάστημα 20-40 ημερών κατακράτησης. Η όξινη, πλούσια σε μεθάνιο λάσπη απαιτεί αδρανή επένδυση με διάρκεια ζωής 30-50 ετών. Σχεδιασμένη από την Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765, οι χωρητικότητες κυμαίνονται από 500-50.000 m3.

Μια δεξαμενή αναερόβιας χώνευσης είναι ένας σφραγισμένος αντιδραστήρας όπου αναερόβια μικρόβια μετατρέπουν κοπριά, λάσπη ή οργανικά απόβλητα σε βιοαέριο με 55-65% μεθάνιο σε υδραυλική κατακράτηση 20-40 ημερών. Σε μορφή Γυαλιού-Συντηγμένου-με-Χάλυβα (GFS) το εσωτερικό φέρει σμάλτο συντηγμένο στους 820-930°C σε πάχος 0,25-0,40 mm, αντέχοντας στην όξινη λάσπη για 30-50 χρόνια συνεχούς λειτουργίας.

• Κατακράτηση: 20-40 ημέρες HRT.
• Αέριο: 55-65% μεθάνιο.
• Επιφάνεια: 0,25-0,40 mm σμάλτο.
• Εύρος: 500-50.000 m3.

Οι δεξαμενές χώνευσης κατασκευάζονται ως CSTR με αναδευτήρες, ως αντιδραστήρες ανάντη ροής (UASB) ή ως καλυμμένες λιμνούλες. Το περίβλημα φέρει σμάλτο ή εποξειδική επίστρωση ελεγμένη για τρύπες (holiday-tested), και οι οροφές κυμαίνονται από σταθερούς κώνους έως αλουμινένιους γεωδαιτικούς θόλους με συγκράτηση διπλής μεμβράνης. Η ανάδευση χρησιμοποιεί 5-15 W/m3 για να διατηρεί τα στερεά σε ανάρτηση και την απόδοση αερίου σταθερή.

• CSTR: αναδευόμενη δεξαμενή χώνευσης.
• UASB: αντιδραστήρας ανάντη ροής.
• Επίστρωση: σμάλτο ή εποξειδική.
• Ανάδευση: 5-15 W/m3.

Εξυπηρετούν αγροκτήματα που μετατρέπουν κοπριά, βιομηχανίες τροφίμων που διαχειρίζονται οργανικά απόβλητα και δήμους που επεξεργάζονται λάσπη. Λειτουργώντας σε μεσοθερμική θερμοκρασία 35-38°C, η δεξαμενή αντέχει σε pH 3-11 και 1-14 σε ειδικές ποιότητες. Η αδρανής επένδυση είναι ο λόγος που η ίδια οικογένεια δεξαμενών καλύπτει την υγρή χώνευση και την αποθήκευση αερίου σε μια τοποθεσία.

• Αγροκτήματα: κοπριά και υπολείμματα.
• Δήμοι: χώνευση λάσπης.
• Θερμοκρασία: 35-38°C.
• pH: 3-11, 1-14 ειδικό.

Ο καθορισμός μεγέθους ορίζει την υδραυλική κατακράτηση σε 20-40 ημέρες και τη θερμοκρασία σε 35-38°C, με βιοαέριο σε 55-65% μεθάνιο και 5-30 mbar. Το περίβλημα υπολογίζεται σύμφωνα με τα πρότυπα AWWA D103-09 και ISO 28765, οι πλάκες αμμοβολημένες σε Sa 2.5 και ελεγμένες για τρύπες (holiday-tested) στα 1500 V. Ο συγκρατητήρας και η σφράγιση είναι σχεδιασμένα για την πίεση αερίου 5-30 mbar χωρίς διαρροή.

• Κατακράτηση: 20-40 ημέρες.
• Θερμοκρασία: 35-38°C.
• Πίεση: 5-30 mbar.
• Έλεγχος: 1500 V ανά m2.

Το αδρανές εσωτερικό από σμάλτο υπερτερεί του βαμμένου χάλυβα για 30-50 χρόνια και επιταχύνει την ανέγερση μέσω βιδώματος. Ένας πραγματικός περιορισμός είναι ότι η δεξαμενή χώνευσης δεν είναι κατάλληλη για υλικό τροφοδοσίας κάτω από pH 5,5 εκτός εάν προστεθεί βήμα διόρθωσης. Αυτό το όριο πρέπει να επιβεβαιωθεί κατά τον σχεδιασμό της διαδικασίας, αλλιώς η εγγύηση της επίστρωσης κινδυνεύει σε όξινη τροφοδοσία.

• Πλεονέκτημα: αδρανές, 30-50 χρόνια.
• Πλεονέκτημα: γρήγορη βιδωτή κατασκευή.
• Περιορισμός: όχι για pH<5,5 ως έχει.
• Όριο: επιβεβαίωση pH στον σχεδιασμό.

Οι παρακάτω τιμές είναι οι τιμές φέρουσας ικανότητας που πρέπει να αναφέρει ένας πάροχος ανά δεξαμενή χώνευσης. Οι χωρητικότητες φτάνουν τα 50.000 m3 και η διάρκεια ζωής σχεδιασμού είναι 30-50 χρόνια. Επιτρέπουν σε έναν μηχανικό να επιβεβαιώσει το περίβλημα, την επίστρωση και το σύστημα αερίου πριν παραγγελθεί ο χάλυβας για αναερόβια χρήση.

Σε σύγκριση με τον συγκολλητό χάλυβα και το σκυρόδεμα, μια δεξαμενή αναερόβιας χώνευσης από Γυαλί-Συντηγμένο-με-Χάλυβα (GFS) υπερτερεί στην αντοχή στη διάβρωση και στην ταχύτητα κατασκευής για το εύρος 500-50.000 m3. Χρησιμοποιήστε τον πίνακα για να αντιστοιχίσετε το υλικό με τη διαβρωτικότητα της τροφοδοσίας, την υλικοτεχνική υποστήριξη της τοποθεσίας και την απαιτούμενη διάρκεια ζωής.

Καθορίστε το πάχος σμάλτου (DFT) 0,25-0,40 mm, τον έλεγχο τρυπών (holiday test) 1500 V και τον υπολογισμό ISO 28765. Απαιτήστε αναφορές από εργασίες χώνευσης παρόμοιου όγκου. Η Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) εκδίδει σχέδια, αρχεία NDE και πακέτα επιθεώρησης ανά δεξαμενή.

• Ζητήστε: Υπολογισμό ISO 28765.
• Επαληθεύστε: έλεγχο 1500 V, 0,25-0,40 mm.
• Επιβεβαιώστε: αναφορά δεξαμενής χώνευσης.
• Πακέτο: σχέδια συν αρχεία NDE.

Μια δεξαμενή αναερόβιας χώνευσης είναι ένα σύστημα επίστρωσης, ένας υπολογισμός κώδικα και ένα αρχείο επιθεώρησης κατασκευασμένο για να διαρκεί 30-50 χρόνια υπό όξινη, πλούσια σε αέριο χρήση. Επιλέξτε έναν πάροχο που παρουσιάζει την απόδειξη του σμάλτου και τα μαθηματικά του ISO 28765.

Ένας σφραγισμένος αντιδραστήρας όπου μικρόβια μετατρέπουν οργανικά απόβλητα σε βιοαέριο (55-65% μεθάνιο) σε διάστημα 20-40 ημερών κατακράτησης, τυπικά 500-50.000 m3.

Το σμάλτο από Γυαλί-Συντηγμένο-με-Χάλυβα αντέχει στην όξινη λάσπη για 30-50 χρόνια. Το σκυρόδεμα και ο συγκολλητός χάλυβας είναι εναλλακτικές για συγκεκριμένες χρήσεις.

Το βιδωτό περίβλημα σχεδιάζεται σύμφωνα με τα AWWA D103-09 και ISO 28765, με τον έλεγχο του εργοστασίου σύμφωνα με τα ISO 9001 και ISO 45001.

Η μεσοθερμική χώνευση λειτουργεί στους 35-38°C με υδραυλική κατακράτηση 20-40 ημερών για σταθερή απόδοση αερίου.

Οι πλάκες αμμοβολούνται σε Sa 2.5, επικαλύπτονται σε πάχος 0,25-0,40 mm DFT και ελέγχονται για τρύπες (holiday-tested) στα 1500 V ανά τετραγωνικό μέτρο.

Ναι. Η χωρητικότητα, ο αναδευτήρας, η οροφή, ο συγκρατητήρας και η ποιότητα της επίστρωσης σχεδιάζονται ανάλογα με την τροφοδοσία, με σχέδια που εκδίδονται ανά δεξαμενή.

• Οι δεξαμενές AD λειτουργούν στους 35-38°C, με κατακράτηση 20-40 ημερών, 55-65% μεθάνιο.
• Το σμάλτο GFS αντέχει στην όξινη λάσπη για 30-50 χρόνια.
• Απαιτήστε ISO 28765 συν έλεγχο τρυπών 1500 V.
• Επιβεβαιώστε το pH της τροφοδοσίας κατά τον σχεδιασμό, όχι μετά την κατασκευή.
