Τάγμα EGSB: Εξηγείται η αναερόβια θεραπεία υψηλού ρυθμού

Η δεξαμενή EGSB (Expanded Granular Sludge Bed) είναι ένας από τους υψηλότερους αναερόβους αντιδραστήρες που έχουν κατασκευαστεί - μια μηχανή για την επεξεργασία διαλυτών βιομηχανικών λυμάτων σε ώρες αντί για ημέρες.Είναι στενά συνδεδεμένο με το πιο γνωστό UASB αλλά ρυθμίζεται για ταχύτερηΜεταβατικό κρεβάτι.

Μια δεξαμενή EGSB είναι ένας αναερόβιος αντιδραστήρας υψηλής ταχύτητας:ένα στρώμα άνω ροής κόκκων ιλύων σε μια "επεκτεινόμενη" (μερικώς υγροποιημένη) ζώνη που επεξεργάζεται διαλυτά βιομηχανικά λύματα σε 5-15 kg COD/m3/ημέρα με χρόνο υδραυλικής κατακράτησης που μετράται σε ώρεςΤο όριο πραγματικής χωρητικότητας του είναι ο τρισδιάστατος διαχωριστής στην κορυφή - πρέπει να διαχωρίζει αέριο, υγρό και στερεά υλικά με την επιλεγμένη ταχύτητα άνόδου (περίπου 0,5-1.2 m/h) ή η κοκκώδης λάσπη ξεπλένεται.

Επεκτεινόμενο Σφαιριώδες Λάσπη, Προφανώς

Όπως και το UASB, το EGSB περιέχει ένα στρώμα πυκνών, αποθηκεύσιμων κοκκωδών ιλύων μέσω των οποίων ρέει προς τα πάνω το λυμένο νερό.Το "εκτεταμένο" μέρος σημαίνει ότι η ταχύτητα άνω ροής είναι αρκετά υψηλή ώστε το στρώμα να χαλαρώνει και τα κόκκια να κυκλοφορούνΤο βιοαέριο ανεβαίνει, το υγρό και το αέριο διαχωρίζονται σε ένα τρισδιάστατο διαχωριστή στην κορυφή και το επεξεργασμένο νερό ξεχειλίζει.Δεν υπάρχουν κινούμενα μέρη στον ίδιο τον αντιδραστήρα..

• Αύξηση μέσω σφαιρικού βλεννοστοιχείου, χωρίς μηχανική ανάμειξη.
• "Επεκτεινόμενη" = υψηλότερη ανόδου, ήπια κυκλοφορία.
• Διαχωρισμός αερίου/υγρού/ στερεού σε ανώτερο τριστάσιο διαχωριστή.

Οι Αριθμοί που Ορίζουν την Επιτυχία

Το παράθυρο λειτουργίας είναι σφιχτό. Η ταχύτητα ανερχόμενης ροής στην κορυφή είναι περίπου 0,5-1,2 m/h - πιέστε το πολύ ψηλά και τα κόκκια πλένονται μέσα στον διαχωριστή και έξω.Ο οργανικός φόρτος είναι 5-15 kg COD/m3/ημέρα για εύκολα αποδοτικές βιομηχανικές ροέςΗ θερμοκρασία είναι μεσοφιλική (35-38C) και η απόδοση μεθανίου παρακολουθεί την απόδοση της θεραπείας σε περίπου 0,25-0.35 m3 ανά kg απομακρυσμένης ΑΚΟ.

Η EGSB έναντι της UASB και η εφαρμογή της

Το EGSB είναι ουσιαστικά ένα ξάδερφο του UASB με υψηλότερη ροή: η ίδια αρχή κόκκων, μικρότερο αποτύπωμα, υψηλότερο φορτίο - αλλά απαιτεί καλύτερη κατανομή του ρεύματος και έναν πιο ισχυρό διαχωριστή.Ταιριάζει διαλυτό., ζεστά, εύκολα αποδομήσιμα βιομηχανικά λύματα με COD συνήθως άνω των 1.500-2.000 mg/l: τρόφιμα και ποτά, ζυθοποιία, χαρτοπολτό και χαρτί, ορισμένα φαρμακευτικά προϊόντα.Είναι το λάθος εργαλείο για το κρύο αραιώνονται αστικά λύματα, υψηλά αιωρούμενα στερεά στοιχεία (που τυφλώνουν το στρώμα), ή βαριά FOG που καλύπτει κόκκους.

• Εφαρμόζεται: διαλυτό, ζεστό, βιομηχανικό απόβλητο υψηλής COD.
• Αποφύγετε: αραιωμένα κρύα λύματα, υψηλό TSS, βαριά FOG.
• Χρειάζεται καλή διανομή επιρροής + ισχυρό διαχωριστικό.

Αναφορά έργου

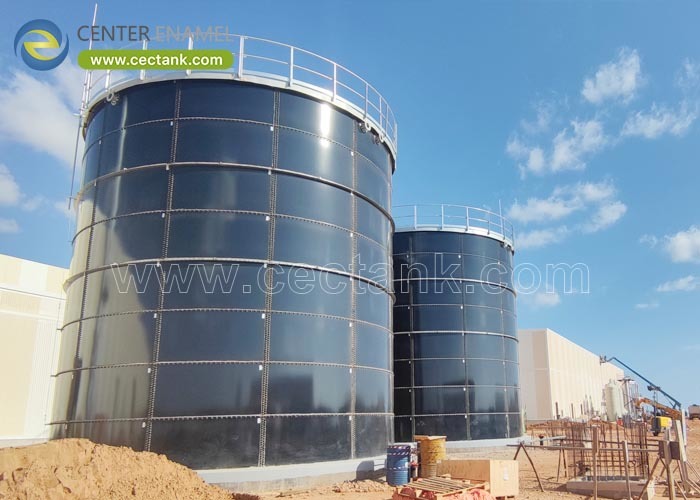

Μια πραγματική παράδοση EGSB: το πρόγραμμα επεξεργασίας λυμάτων της εταιρείας Coca-Cola της Μαλαισίας (2016) περιελάμβανε δεξαμενή EGSB με στέγη σμάλτου διαμέτρου 7,64 m x 17,4 m,Συν μια δεξαμενή ρύθμισης με αλουμινένιο κατάστρωμα στην 9.17 m x 16.8 m - αναερόβια επεξεργασία λυμάτων τροφίμων/πιπών με τη μέθοδο των κόκκων-σλοιών.

• Μαλαισία Coca-Cola WWTP 2016: δεξαμενή EGSB (κατάστρωμα σμάλτου) Ø7,64 x 17,4 m.
• Τάγμα ρύθμισης (κατάστρωση από αλουμίνιο) Ø9.17 x 16.8 m.

Εμπειρογνωμοσύνη της εταιρείας

Κέντρο Εναμελ μηχανικοί αναερόβιοι αντιδραστήρες - UASB και EGSB - ως GFS ή ατσάλινα δοχεία με τα υδραυλικά εσωτερικά (διανομή επιρροής, τριστάσιο διαχωριστή,συλλογή αερίων) σχεδιασμένη ως μέρος της δεξαμενής, δεν επιλύθηκε επί τόπου.

Συχνές Ερωτήσεις

Τι σημαίνει EGSB;

Επεκτεινόμενο στρώμα κόκκων λάσπης - ένας αναερόβιος αντιδραστήρας άνω ροής με ένα εν μέρει υγροποιημένο στρώμα κόκκων λάσπης.

EGSB vs UASB - ποια είναι η διαφορά;

Η EGSB λειτουργεί με υψηλότερη ταχύτητα άνω για μικρότερο αποτύπωμα και υψηλότερο φορτίο. Χρειάζεται καλύτερη κατανομή και ισχυρότερο διαχωριστή.

Για ποια ταχύτητα ανόδου πρέπει να σχεδιάσω;

Σχεδόν 0,5-1,2 m/h στην κορυφή.

Για ποιες ανάγκες χρησιμοποιείται το EGSB;

Λύσιμα, ζεστά, εύκολα αποδομήσιμα βιομηχανικά απόβλητα με COD συνήθως άνω των 1.500-2.000 mg/l - τρόφιμα, ποτά, ζυθοποιία, χαρτοπολτό και χαρτί, ορισμένα φαρμακευτικά προϊόντα.

Γιατί ο τριστάγοντος διαχωριστής είναι το όριο;

Πρέπει να διαχωρίζει τα αέρια, τα υγρά και τα στερεά με την επιλεγμένη ταχύτητα άνόδου· αν δεν μπορεί, τα κόκκια ξεπλένονται και ο αντιδραστήρας χάνει το κρεβάτι του.

Πόσος χρόνος απαιτείται για την έναρξη λειτουργίας ενός EGSB;

Με την κοκκώδη ιλύ σπόρων, το φορτίο συσσωρεύεται κατά τη διάρκεια εβδομάδων έως μηνών. Το κρεβάτι είναι το περιουσιακό στοιχείο, οπότε η καλή ιλύ σπόρων συντομεύει την έναρξη λειτουργίας.

Μια δεξαμενή EGSB είναι μια υψηλής ταχύτητας αναερόβια μηχανή: κόκκινη λάσπη, ώρες κατακράτησης και διαχωριστή που είναι το πραγματικό όριο χωρητικότητας.Παρέχει έναν μικρό αντιδραστήρα που μετατρέπει τα απόβλητα σε μεθάνιο..

Στείλτε μας το COD, τη θερμοκρασία και τη ροή των λυμάτων σας και θα αξιολογήσουμε εάν ένας EGSB (έναντι UASB ή CSTR) είναι ο κατάλληλος αναερόβιος αντιδραστήρας για το εργοστάσιό σας.
