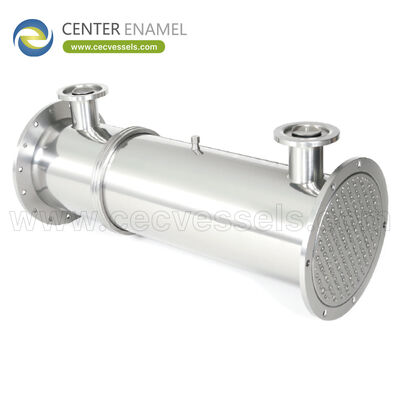

Κατασκευαστής Εναλλάκτη Θερμότητας Αφαλάτωσης Κίνας που Παρέχει Αποτελεσματικές Λύσεις Θερμικής Ανάκτησης για Εγκαταστάσεις Επεξεργασίας Θαλασσινού Νερού

Κατασκευαστής Εναλλάκτη Θερμότητας Αφαλάτωσης Κίνας που Παρέχει Αποτελεσματικές Λύσεις Θερμικής Ανάκτησης για Εγκαταστάσεις Επεξεργασίας Θαλασσινού Νερού

Ένας εναλλάκτης θερμότητας αφαλάτωσης ανακτά ή μεταφέρει θερμική ενέργεια εντός των γραμμών επεξεργασίας θαλασσινού νερού, όπως η θερμική αφαλάτωση, οι συμπυκνωτές άλμης και τα συστήματα μηχανικής συμπύκνωσης ατμών (MVR). Η απόφαση επιλογής δεν είναι «ποιος προμηθευτής είναι φθηνότερος», αλλά «ποιος τύπος εναλλάκτη, υλικό και εύρος λειτουργίας ταιριάζει σε μια ροή υψηλής χλωριούχου, επιρρεπούς σε ρύπανση, συχνά υψηλής θερμοκρασίας, χωρίς πρόωρη αστοχία».

Αυτός ο οδηγός καθοδηγεί τους μηχανικούς προμηθειών και διεργασιών μέσω της λογικής επιλογής, της σύγκρισης μεταξύ των κυρίαρχων τύπων εναλλάκτη και μιας συγκεκριμένης λίστας ελέγχου προδιαγραφών, ώστε ένα αίτημα προσφοράς (RFQ) να παράγει συγκρίσιμες, τεχνικά έγκυρες προσφορές αντί για ασύμφωνες προσφορές.

Τι Σημαίνει Θερμική Ανάκτηση στην Αφαλάτωση Θαλασσινού Νερού

Στη θερμική αφαλάτωση (MED, MVC, TVC) και στη συμπύκνωση άλμης, ο εξατμιστής απορρίπτει μεγάλα φορτία λανθάνουσας θερμότητας. Ένας εναλλάκτης θερμότητας ανακτά αυτή τη θερμότητα για να προθερμάνει το εισερχόμενο θαλασσινό νερό ή για να οδηγήσει την επόμενη βαθμίδα, μειώνοντας άμεσα την ειδική κατανάλωση ενέργειας (kWh ανά κυβικό μέτρο παραγόμενου νερού).

Σε μονάδες αντίστροφης όσμωσης (RO), η κυρίαρχη συσκευή ανάκτησης είναι συνήθως ένας εναλλάκτης πίεσης, αλλά οι εναλλάκτες θερμικής ανάκτησης εξακολουθούν να εμφανίζονται στην επαναχρησιμοποίηση θερμότητας απορριμμάτων RO, στην θερμική απαέρωση και σε υβριδικές μονάδες. Η επιλογή του σωστού εναλλάκτη ξεκινά με τον καθορισμό της λειτουργίας: αισθητή θέρμανση, εξάτμιση, συμπύκνωση ή συνδυασμός.

Πλάκα έναντι Κελύφους και Σωλήνα για Υπηρεσία Υψηλής Αλατότητας

Δύο αρχιτεκτονικές κυριαρχούν. Οι εναλλάκτες θερμότητας πλάκας προσφέρουν υψηλούς συντελεστές μεταφοράς θερμότητας και συμπαγείς διαστάσεις, αλλά είναι πιο δύσκολοι στον μηχανικό καθαρισμό και πιο ευαίσθητοι σε σωματιδιακές και επικαθίμενες τροφοδοσίες. Οι εναλλάκτες κελύφους και σωλήνων ανέχονται υψηλότερες θερμοκρασίες και πιέσεις, επιτρέπουν ευκολότερο μηχανικό καθαρισμό και ταιριάζουν καλύτερα σε λειτουργίες άλμης και ατμών.

Για την επεξεργασία θαλασσινού νερού, οι καθοριστικοί παράγοντες είναι η τάση ρύπανσης, η καθαρισιμότητα, η πίεση και η θερμοκρασία. Μια εγκατάσταση με σταθερή, φιλτραρισμένη τροφοδοσία μπορεί να ευνοήσει τις πλάκες για αποδοτικότητα· μια μονάδα που χειρίζεται ακατέργαστο θαλασσινό νερό, άλμη ή ατμό με στερεά, ευνοεί τους κελύφους και σωλήνες για ευκολία συντήρησης.

• Έλεγχος ρύπανσης: οι κέλυφος και σωλήνας με online καθαρισμό είναι ασφαλέστεροι για βρώμικες ροές.
• Χώρος εγκατάστασης: οι μονάδες πλάκας είναι συμπαγείς όπου ο χώρος είναι περιορισμένος.
• Όριο θερμοκρασίας: οι κέλυφος και σωλήνας χειρίζονται υψηλότερες θερμοκρασίες ατμών σε MED/MVC.

Επιλογή Υλικού για Θαλασσινό Νερό Πλούσιο σε Χλώριο

Τα επίπεδα χλωρίου στο θαλασσινό νερό υπερβαίνουν συνήθως τα 19.000 mg/L, και οι συμπυκνώσεις άλμης είναι πολύ υψηλότερες. Ο ανθρακούχος χάλυβας είναι ακατάλληλος στην υγρή διαδρομή. Κοινές επιλογές είναι ο ανοξείδωτος χάλυβας 316L για λειτουργίες χαμηλού κινδύνου, ο ντουπλέξ (2205) για υψηλότερη αντοχή και περιθώριο διάβρωσης, και ο 254SMO / σούπερ-αυστένιτος ή τιτάνιο για τους πιο επιθετικούς χώρους άλμης και ατμών.

Η επιλογή υλικού είναι μια απόφαση κόστους κύκλου ζωής, όχι μια απόφαση αρχικού κόστους: η υπο-προδιαγραφή υλικού παράγει διαρροές και απρόβλεπτες διακοπές που επισκιάζουν οποιαδήποτε αρχική εξοικονόμηση. Οι προδιαγραφείς θα πρέπει να ζητούν την ακριβή κράμα και τη βάση του περιθωρίου διάβρωσης.

Η Λίστα Ελέγχου Επιλογής Πριν Ζητήσετε Προσφορά

Ένα συγκρίσιμο RFQ χρειάζεται περισσότερα από «προμήθεια ενός εναλλάκτη θερμότητας αφαλάτωσης». Οι αγοραστές θα πρέπει να καθορίσουν τη σύνθεση της ροής, τη ροή, τις θερμοκρασίες εισόδου/εξόδου, την πίεση, το περιθώριο ρύπανσης και τον απαιτούμενο κώδικα σχεδιασμού πριν προσεγγίσουν έναν κατασκευαστή.

Ο καθορισμός αυτών των παραμέτρων εκ των προτέρων επιτρέπει σε έναν εξειδικευμένο Κινέζο κατασκευαστή να επιστρέψει έναν επικυρωμένο θερμικό και μηχανικό σχεδιασμό αντί για μια γενική μονάδα καταλόγου που μπορεί να μην αντέξει τη λειτουργία.

• Δεδομένα ροής: θαλασσινό νερό / άλμη / ατμός, αλατότητα, αιωρούμενα στερεά, pH.
• Λειτουργία: θερμικό φορτίο (kW), LMTD, επιτρεπόμενη πτώση πίεσης.
• Κώδικες: ASME VIII Div.1 / GB/T 150 / PED όπως ισχύει.
• Καθαρισμός: CIP, μηχανικός, ή και τα δύο.

Πώς Ένας Εξειδικευμένος Κατασκευαστής Προσθέτει Αξία στο Στάδιο Επιλογής

Ένας έμπειρος προμηθευτής συμβάλλει στο στάδιο επιλογής προτείνοντας τον τύπο του εναλλάκτη, συστήνοντας το κράμα και το περιθώριο διάβρωσης, επιβεβαιώνοντας τον κώδικα σχεδιασμού και δηλώνοντας τον χρόνο παράδοσης κατασκευής και το πεδίο επιθεώρησης. Αυτό μειώνει τον κίνδυνο του έργου πριν κοπεί ο χάλυβας.

Οι αγοραστές θα πρέπει να ζητούν γραπτή βάση θερμικού σχεδιασμού και διαδρομή πιστοποιητικού υλικού, όχι μόνο τιμή. Η χαμηλότερη προσφορά χωρίς υπερασπίσιμη βάση σχεδιασμού είναι η πιο ακριβή επιλογή κατά τη διάρκεια του κύκλου ζωής της μονάδας.

Σύγκριση Τύπων Εναλλάκτη Θερμότητας Αφαλάτωσης

Λίστα Ελέγχου Προδιαγραφών (Παράμετροι Επιλογής)

Συμπέρασμα

Για εγκαταστάσεις επεξεργασίας θαλασσινού νερού, ο σωστός εναλλάκτης θερμότητας αφαλάτωσης επιλέγεται βάσει λειτουργίας, ρύπανσης και υλικού - όχι μόνο τιμής. Καθορίστε τη ροή και τους κώδικες, συγκρίνετε πλάκα έναντι κελύφους και σωλήνων βάσει καθαρισιμότητας και ορίου θερμοκρασίας, και ζητήστε γραπτή βάση θερμικού σχεδιασμού πριν από την παραγγελία. Ένας εξειδικευμένος κατασκευαστής θα πρέπει να σας βοηθήσει να επικυρώσετε την επιλογή αντί να παραθέσει απλώς μια μονάδα καταλόγου.

Σχετικά με τον Κατασκευαστή

Ο κατασκευαστής υποστηρίζει έργα θερμικής ανάκτησης με κατασκευή κατά ASME VIII Div.1 και GB/T 150, ιχνηλασιμότητα υλικών και υδροστατικές και πνευματικές δοκιμές. Οι δυνατότητες καλύπτουν εναλλάκτες κελύφους και σωλήνων και πλάκας σε ανοξείδωτες, ντουπλέξ και επικαλυμμένες με τιτάνιο κατασκευές για υπηρεσία πλούσια σε χλώριο.

Οι όροι προμήθειας συνήθως περιλαμβάνουν ευέλικτη ποσότητα παραγγελίας, τεκμηριωμένη επιθεώρηση και συσκευασία εξαγωγής. Οι αγοραστές θα πρέπει να επιβεβαιώσουν το ακριβές πεδίο εφαρμογής, τον χρόνο παράδοσης και την πιστοποίηση που απαιτείται για την αγορά προορισμού τους.

Συχνές Ερωτήσεις (FAQ)

Για τι χρησιμοποιείται ένας εναλλάκτης θερμότητας αφαλάτωσης;

Ανακτά ή μεταφέρει θερμική ενέργεια εντός των γραμμών επεξεργασίας θαλασσινού νερού, όπως MED, MVC ή συμπυκνωτές άλμης, προθερμαίνοντας την τροφοδοσία ή ανακτώντας λανθάνουσα θερμότητα για να μειώσει την ενέργεια ανά κυβικό μέτρο παραγόμενου νερού.

Ποιο είναι καλύτερο, πλάκα ή κέλυφος και σωλήνας για θαλασσινό νερό;

Οι μονάδες πλάκας κερδίζουν σε αποδοτικότητα και χώρο για καθαρές ροές· οι κέλυφος και σωλήνων κερδίζουν σε καθαρισιμότητα, όριο θερμοκρασίας και αξιοπιστία για άλμη, ατμό και επικαθίμενες τροφοδοσίες.

Τι υλικό πρέπει να χρησιμοποιεί ένας εναλλάκτης θαλασσινού νερού;

Ο 316L ταιριάζει σε λειτουργίες χαμηλού κινδύνου, ο ντουπλέξ 2205 προσθέτει αντοχή και περιθώριο, και ο 254SMO ή τιτάνιο ταιριάζουν στους πιο επιθετικούς χώρους άλμης ή ατμών· το υλικό είναι απόφαση κύκλου ζωής.

Πώς μεγεθύνω έναν εναλλάκτη θερμότητας αφαλάτωσης;

Ξεκινήστε από το θερμικό φορτίο και το ισοζύγιο μάζας της διεργασίας: ροή τροφοδοσίας, θερμοκρασίες εισόδου/εξόδου, πίεση και περιθώριο ρύπανσης, και στη συνέχεια αφήστε τον κατασκευαστή να επιστρέψει έναν θερμικό σχεδιασμό με LMTD και επιφάνεια.

Ποιος κώδικας σχεδιασμού ισχύει για εξαγόμενες μονάδες;

Συνήθως ASME VIII Div.1, GB/T 150 ή PED ανάλογα με τον προορισμό· το RFQ θα πρέπει να αναφέρει τον κώδικα ώστε η αποδοχή και η σήμανση να ταιριάζουν στην αγορά.

Μπορεί ένας εναλλάκτης να χειριστεί και άλμη και ατμό;

Συχνά χρησιμοποιείται ένας κέλυφος και σωλήνων ή συνδυασμένη γραμμή επειδή η συμπύκνωση ατμών και η θέρμανση άλμης έχουν διαφορετικές ανάγκες υλικού και καθαρισιμότητας· οι ξεχωριστές λειτουργίες είναι συνήθως ασφαλέστερες.

Τι περιθώριο ρύπανσης πρέπει να προδιαγράψω;

Βασιστείτε στην ποιότητα της τροφοδοσίας: το φιλτραρισμένο θαλασσινό νερό χρειάζεται λιγότερο, το ακατέργαστο θαλασσινό νερό ή η συμπύκνωση άλμης χρειάζονται περισσότερο· η υπο-προδιαγραφή ρύπανσης προκαλεί πρόωρη υπο-μεγέθυνση και κακή απόδοση.

Γιατί να ζητήσετε γραπτή βάση θερμικού σχεδιασμού;

Αποδεικνύει ότι η μονάδα έχει μέγεθος για τη λειτουργία και τον κώδικά σας, όχι μια εικασία καταλόγου, και σας παρέχει μια υπερασπίσιμη αναφορά σε περίπτωση διαφωνιών απόδοσης.

Πόσο είναι ο τυπικός χρόνος παράδοσης;

Ο χρόνος παράδοσης εξαρτάται από τη διαθεσιμότητα υλικού και το πεδίο επιθεώρησης· επιβεβαιώστε τον γραπτώς και ευθυγραμμίστε τον με το χρονοδιάγραμμα του έργου σας πριν από τη δέσμευση.

Πρέπει να ζητήσω πιστοποιητικά υλικού;

Ναι. Τα πιστοποιητικά μύλου και μια σαφής διαδρομή πιστοποιητικού παρέχουν ιχνηλασιμότητα και συχνά απαιτούνται από τον τελικό πελάτη ή την ασφαλιστική εταιρεία για υπηρεσία χλωρίου.

Τι είναι το LMTD και γιατί είναι σημαντικό;

Η Διαφορά Μέσης Λογαριθμικής Θερμοκρασίας καθορίζει την απαιτούμενη επιφάνεια μεταφοράς θερμότητας· μια λανθασμένη εκτίμηση LMTD παράγει έναν υπο-μεγεθυμένο ή υπερ-μεγεθυμένο εναλλάκτη.

Απαιτείται πάντα τιτάνιο για θαλασσινό νερό;

Όχι. Πολλές λειτουργίες εκτελούνται με ασφάλεια με 316L ή ντουπλέξ· το τιτάνιο προορίζεται για τους πιο επιθετικούς χώρους άλμης ή ατμών όπου τα χαμηλότερα κράματα θα διαβρώνονταν.

Πώς καθαρίζονται αυτοί οι εναλλάκτες;

Μέσω CIP, μηχανικού καθαρισμού σωλήνων, ή και των δύο· οι κέλυφος και σωλήνων καθαρίζονται ευκολότερα μηχανικά, κάτι που είναι σημαντικό για επικαθίμενες τροφοδοσίες.

Τι πρέπει να περιέχει το πακέτο RFQ;

Δεδομένα ροής, λειτουργία, θερμοκρασίες, πίεση, περιθώριο ρύπανσης, κώδικας, υλικό και μέθοδος καθαρισμού, ώστε οι προμηθευτές να επιστρέφουν συγκρίσιμες προσφορές.

Πώς συγκρίνω δίκαια τις προσφορές των προμηθευτών;

Συγκρίνετε με την ίδια βάση σχεδιασμού, υλικό, κώδικα, επιθεώρηση και παράδοση - όχι μόνο τιμή - επειδή η χαμηλότερη προσφορά χωρίς υπερασπίσιμη βάση είναι η πιο δαπανηρή κατά τη διάρκεια του κύκλου ζωής.
