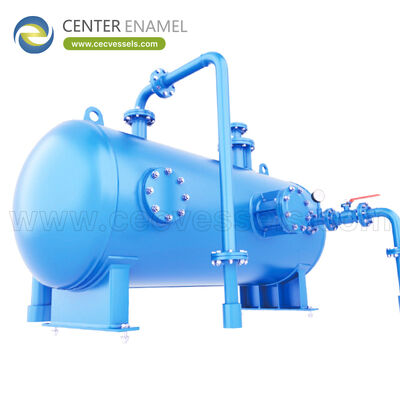

Κατασκευαστής Εναλλάκτη Θερμότητας Υδρογόνου Κίνας που Παρέχει Προηγμένες Λύσεις Θερμικής Διαχείρισης για Εγκαταστάσεις Παραγωγής Υδρογόνου

Κατασκευαστής Εναλλάκτη Θερμότητας Υδρογόνου Κίνας που Παρέχει Προηγμένες Λύσεις Θερμικής Διαχείρισης για Εγκαταστάσεις Παραγωγής Υδρογόνου

Ένας εναλλάκτη θερμότητας υδρογόνου διαχειρίζεται τη θερμότητα στην παραγωγή υδρογόνου: ψύξη κυκλωμάτων ηλεκτρολυτών, ανάκτηση θερμότητας από αναμόρφωση ατμού μεθανίου και ρύθμιση ροών γύρω από προσρόφηση πίεσης (PSA). Η πρόκληση επιλογής είναι διπλή - θερμική απόδοση και συμπεριφορά υλικού του υδρογόνου υπό πίεση.

Αυτός ο οδηγός βοηθά τους αγοραστές να επιλέξουν εναλλάκτες για υδρογόνο βάσει τύπου λειτουργίας, πίεσης, θερμοκρασίας και υλικών με βαθμολογία ευθραυστότητας, με μια λίστα ελέγχου προδιαγραφών που διατηρεί τόσο την αποδοτικότητα όσο και την ασφάλεια άθικτες.

Λειτουργίες Εναλλάκτη Θερμότητας στην Παραγωγή Υδρογόνου

Οι ηλεκτρολύτες απορρίπτουν θερμότητα που πρέπει να αφαιρεθεί για να διατηρηθεί η θερμοκρασία και η απόδοση του κελιού. Οι γραμμές αναμόρφωσης χρειάζονται αναγεννητικούς εναλλάκτες και εναλλάκτες απορριπτόμενης θερμότητας. Τα βήματα PSA και καθαρισμού χρειάζονται ψύκτες και θερμαντήρες. Κάθε λειτουργία έχει διαφορετικά προφίλ πίεσης, θερμοκρασίας και μερικής πίεσης υδρογόνου.

Η επιλογή ξεκινά με την ονομασία της λειτουργίας και της διαδρομής έκθεσης στο υδρογόνο, επειδή ο κίνδυνος ευθραυστότητας εξαρτάται από την πίεση και τη θερμοκρασία του υδρογόνου, όχι μόνο από την παρουσία υδρογόνου.

Η Ευθραυστότητα Υδρογόνου Καθορίζει την Επιλογή Υλικού

Σε αυξημένη πίεση και θερμοκρασία, το ατομικό υδρογόνο μπορεί να διεισδύσει στον χάλυβα και να προκαλέσει ρωγμές. Για διαδρομές H2 που είναι υγρές, τα υλικά επιλέγονται με όρια σκληρότητας και αντοχής σύμφωνα με κώδικες όπως NACE MR0175 / ISO 15156, και προτιμώνται χάλυβες λεπτόκοκκοι χαμηλής αντοχής ή ωστενιτικοί ανοξείδωτοι όπου είναι εφαρμόσιμο.

Οι αγοραστές πρέπει να δηλώσουν τη μερική πίεση και τη θερμοκρασία του υδρογόνου, ώστε ο κατασκευαστής να επιλέξει ένα υλικό και μια διαδρομή θερμικής επεξεργασίας που δεν θα προκαλέσει ευθραυστότητα κατά τη χρήση. Η αντιμετώπιση του H2 σαν οποιοδήποτε αδρανές αέριο είναι σοβαρό λάθος.

Εύρος Πίεσης και Θερμοκρασίας

Η ψύξη του ηλεκτρολύτη είναι συνήθως χαμηλής πίεσης από την πλευρά του νερού με H2 στην πλευρά της διεργασίας στην πίεση του συστήματος. Οι αναγεννητές αναμόρφωσης βλέπουν υψηλή θερμοκρασία και μπορεί να βλέπουν H2 συν αέριο διεργασίας. Ο τύπος του εναλλάκτη (πλάκας, κελύφους και σωλήνα, ή εξειδικευμένος) ακολουθεί το εύρος.

Υψηλότερη πίεση αυξάνει το πάχος τοιχώματος και τις απαιτήσεις κώδικα. Υψηλότερη θερμοκρασία περιορίζει τις επιλογές υλικού και φλάντζας. Ο καθορισμός και των δύο ορίων οριοθετεί τον ασφαλή χώρο σχεδιασμού.

Σχεδιασμός Ψυκτικού Κυκλώματος έναντι Πλευράς Διεργασίας

Μια κοινή διαμόρφωση ψύχει ένα κλειστό κύκλωμα νερού που μεταφέρει θερμότητα διεργασίας, διατηρώντας το υδρογόνο μέσα σε έναν περιεχόμενο εναλλάκτη διεργασίας. Αυτό διαχωρίζει το ζήτημα της ευθραυστότητας από το κύριο κύκλωμα ψύξης. Η επιλογή πρέπει να δηλώνει ποια πλευρά μεταφέρει υδρογόνο.

Η γνώση της πλευράς H2 επιτρέπει στον κατασκευαστή να εφαρμόσει το σωστό υλικό μόνο όπου χρειάζεται, ελέγχοντας το κόστος προστατεύοντας την κρίσιμη διαδρομή.

Λίστα Ελέγχου Προδιαγραφών πριν από το RFQ

Παρέχετε λειτουργία, μερική πίεση και θερμοκρασία υδρογόνου, ρυθμούς και θερμοκρασίες νερού/διεργασίας, πίεση, κώδικα και τυχόν απαιτήσεις χαμηλής θερμοκρασίας ή υψηλής καθαρότητας. Ζητήστε μια βάση υλικού που να αντιμετωπίζει ρητά την ευθραυστότητα.

Ένας εξειδικευμένος κατασκευαστής επιστρέφει ένα σχέδιο με το υλικό που εκτίθεται σε H2 καθορισμένο και δοκιμασμένο, όχι έναν γενικό εναλλάκτη με νέα ετικέτα για υδρογόνο.

Λειτουργία H2 και Ζήτημα Υλικού

Παράμετροι Επιλογής Εναλλάκτη Υδρογόνου

Προμήθεια, Αποδοχή και Κύκλος Ζωής

Για μια παραγγελία εναλλάκτη θερμότητας, η προμήθεια ξεκινά με μια πλήρη προδιαγραφή: λειτουργία, σύνθεση ροής, πίεση και θερμοκρασία, υλικό, κώδικας σχεδιασμού και απαιτούμενη επιθεώρηση. Ένας προμηθευτής που επιστρέφει μια γραπτή βάση θερμικού ή μηχανικού σχεδιασμού - όχι μόνο μια τιμή - επιτρέπει στον αγοραστή να συγκρίνει προσφορές σε ίση βάση και αποφεύγει δαπανηρές επανακατασκευές μετά την έναρξη της κατασκευής.

Οι ποσότητες παραγγελίας είναι ευέλικτες, με ελάχιστη ποσότητα παραγγελίας μιας μονάδας, η οποία υποστηρίζει τόσο πιλοτικά όσο και πλήρους κλίμακας έργα. Ο τυπικός χρόνος κατασκευής και επιθεώρησης είναι περίπου δύο μήνες από την επιβεβαιωμένη απελευθέρωση σχεδιασμού και υλικού, οπότε ο αγοραστής θα πρέπει να ευθυγραμμίσει το ορόσημο με το συνολικό χρονοδιάγραμμα του έργου και να παγιώσει την προδιαγραφή νωρίς.

Η πληρωμή γίνεται συνήθως μέσω όρων L/C ή T/T, και η αποδοχή πρέπει να ορίζεται εκ των προτέρων: πιστοποιητικά υλικού, έλεγχος διαστάσεων, υδροστατική ή πνευματική δοκιμή και τυχόν τεκμηρίωση ειδική για την αγορά. Η επιβεβαίωση του ακριβούς πεδίου προμήθειας και των ανταλλακτικών αποφεύγει την ασάφεια στο στάδιο αποδοχής στο εργοστάσιο.

Μετά την παράδοση, η αξία του κύκλου ζωής εξαρτάται από τον προσβάσιμο σχεδιασμό και τα σαφή όρια λειτουργίας. Ζητήστε οδηγίες καθαρισμού και επιθεώρησης, καθορισμένα σημεία σύνδεσης και πρόσβασης, και τη βάση υλικού, ώστε η μονάδα να μπορεί να συντηρείται καθ' όλη τη διάρκεια ζωής της αντί να αντικαθίσταται πρόωρα.

• Πάγωμα προδιαγραφών:επιβεβαίωση λειτουργίας, κώδικα και υλικού πριν από την κατασκευή για την προστασία του χρόνου παράδοσης.
• Πεδίο αποδοχής:πιστοποιητικά υλικού, έλεγχος διαστάσεων, δοκιμή πίεσης και έγγραφα εξαγωγής.
• Εμπορικοί όροι:ευέλικτο MOQ (ελάχιστο 1), L/C ή T/T, ~2 μήνες τυπικός χρόνος παράδοσης.
• Κύκλος ζωής:αίτηση πρόσβασης για επιθεώρηση και οδηγίες συντήρησης κατά την παραγγελία.

Πρότυπα, Κώδικες και Διασφάλιση Ποιότητας

Η εξειδικευμένη προμήθεια εναλλάκτη θερμότητας βασίζεται σε αναγνωρισμένους κώδικες εξοπλισμού υπό πίεση. Η κατασκευή εκτελείται συνήθως σύμφωνα με τους ASME VIII Div.1 και GB/T 150, με σήμανση CE / PED διαθέσιμη για την ευρωπαϊκή αγορά. Για υπηρεσία υδρογόνου ή "ξινή" υπηρεσία, η επιλογή υλικού ακολουθεί τους NACE MR0175 / ISO 15156, ώστε η υγρή διαδρομή να αντιστέκεται στον συγκεκριμένο μηχανισμό περιβάλλοντος αντί να βασίζεται σε γενικές ανοχές διάβρωσης.

Η διαχείριση ποιότητας εκτελείται σύμφωνα με το ISO 9001, και η ροή εργασίας κατασκευής περιλαμβάνει την ιχνηλασιμότητα του υλικού από το πιστοποιητικό μύλου έως το τελικό δοχείο, ακολουθούμενη από υδροστατική ή πνευματική δοκιμή και επαλήθευση διαστάσεων. Οι διαδικασίες συγκόλλησης και τα προσόντα του επιθεωρητή τεκμηριώνονται, ώστε η παραδοθείσα μονάδα να μπορεί να ελεγχθεί έναντι του δηλωμένου κώδικα και της προδιαγραφής του έργου.

Οι αγοραστές θα πρέπει να αναφέρουν τους ακριβείς κώδικες και τυχόν πρόσθετα πρότυπα στο στάδιο της αίτησης προσφοράς. Η πραγματοποίηση αυτού διατηρεί τη σήμανση, την τεκμηρίωση και την αποδοχή ευθυγραμμισμένες με την αγορά προορισμού και αφαιρεί την πιο κοινή αιτία επανακατασκευής σε μεταγενέστερο στάδιο.

• Κώδικες:ASME VIII Div.1 και GB/T 150, CE/PED κατόπιν αιτήματος.
• Ακεραιότητα υλικού:NACE MR0175 / ISO 15156 για υπηρεσία H2 ή "ξινή" υπηρεσία.
• Ποιότητα:ISO 9001, πλήρης ιχνηλασιμότητα υλικού, δοκιμές πίεσης.
• Τεκμηρίωση:πιστοποιητικά μύλου, WPS/PQR, αρχεία δοκιμών και επιθεώρησης.

Συμπέρασμα

Ένας εναλλάκτη θερμότητας υδρογόνου επιλέγεται με βάση τη λειτουργία, τη μερική πίεση υδρογόνου, τη θερμοκρασία και μια διαδρομή υλικού με βαθμολογία ευθραυστότητας - όχι με βάση τη γενική απόδοση μεταφοράς θερμότητας. Δηλώστε ποια πλευρά μεταφέρει H2, εφαρμόστε NACE / ISO 15156 όπου είναι σχετικό, και απομονώστε το υδρογόνο μέσα σε ένα περιεχόμενο κύκλωμα όπου είναι πρακτικό. Ένας κατασκευαστής θα πρέπει να επιστρέψει ένα σχέδιο με το υλικό που εκτίθεται σε H2 ρητά καθορισμένο και δοκιμασμένο, προστατεύοντας τόσο την αποδοτικότητα όσο και την ασφάλεια.

Σχετικά με τον Κατασκευαστή

Ο κατασκευαστής κατασκευάζει εναλλάκτες για υπηρεσία υδρογόνου σύμφωνα με τους ASME VIII Div.1 και GB/T 150, με επιλογή υλικού με βαθμολογία ευθραυστότητας και ιχνηλασιμότητα, υδροστατικές δοκιμές και δοκιμές διαρροής, και βάση υλικού ευθυγραμμισμένη με NACE κατόπιν αιτήματος.

Οι αγοραστές θα πρέπει να επιβεβαιώσουν τη μερική πίεση υδρογόνου, τη θερμοκρασία, τον βαθμό καθαρότητας, την ποσότητα παραγγελίας, τον χρόνο παράδοσης και το πεδίο επιθεώρησης πριν από την παραγγελία.

Συχνές Ερωτήσεις (FAQ)

Τι κάνει ένας εναλλάκτης θερμότητας υδρογόνου;

Διαχειρίζεται τη θερμότητα στην παραγωγή H2: ψύξη ηλεκτρολύτη, ανάκτηση θερμότητας αναμορφωτή και ρύθμιση PSA/καθαρισμού.

Γιατί είναι σημαντική η ευθραυστότητα υδρογόνου;

Σε πίεση και θερμοκρασία, το υδρογόνο μπορεί να προκαλέσει ρωγμές σε ευαίσθητους χάλυβες. Η διαδρομή που εκτίθεται σε H2 χρειάζεται υλικά με βαθμολογία.

Ποια υλικά αντιστέκονται στην ευθραυστότητα H2;

Χάλυβες λεπτόκοκκοι χαμηλής αντοχής και ωστενιτικοί ανοξείδωτοι σύμφωνα με NACE MR0175 / ISO 15156 όπου είναι εφαρμόσιμο. Η ακριβής επιλογή ακολουθεί την πίεση και τη θερμοκρασία του H2.

Χρειάζεται ειδικός χάλυβας για όλες τις υπηρεσίες H2;

Μόνο η διαδρομή που εκτίθεται σε H2 σε συνθήκες κινδύνου. Τα ψυκτικά κυκλώματα μπορούν να απομονώσουν το H2 σε ένα περιεχόμενο κύκλωμα με τυπικά υλικά αλλού.

Τι είναι η λειτουργία ψύξης ηλεκτρολύτη;

Αφαίρεση της απορριπτόμενης θερμότητας του συστήματος μέσω ενός κυκλώματος νερού για τη διατήρηση της θερμοκρασίας και της απόδοσης του κελιού. Το H2 βρίσκεται στην πλευρά της διεργασίας.

Τι είναι ένας ψύκτης PSA;

Ρυθμίζει τη ροή πλούσια σε H2 γύρω από την προσρόφηση πίεσης. Το υλικό και η στεγανοποίηση έχουν σημασία επειδή υπάρχει H2.

Πώς προδιαγράφω την πλευρά H2;

Δηλώστε ποια ροή μεταφέρει υδρογόνο και σε ποια μερική πίεση και θερμοκρασία, ώστε η κρίσιμη διαδρομή να έχει βαθμολογία υλικού.

Ποιος κώδικας ισχύει για εναλλάκτες H2;

ASME VIII Div.1 ή GB/T 150, συχνά με βάση υλικού NACE. Αναφέρετέ τους στο RFQ.

Τι δοκιμές πρέπει να απαιτήσω;

Υδροστατικές δοκιμές και δοκιμές διαρροής, συν πιστοποιητικά υλικού. Η δοκιμή διαρροής έχει σημασία για τον περιορισμό του υδρογόνου.

Μπορεί ένας τυπικός εναλλάκτης να επανασημανθεί για H2;

Όχι - χωρίς βάση υλικού με βαθμολογία ευθραυστότητας, κινδυνεύει να ραγίσει κατά τη χρήση.

Τι όρια θερμοκρασίας ισχύουν;

Η υψηλή θερμοκρασία περιορίζει την επιλογή υλικού και φλάντζας. Δηλώστε ελάχιστη/μέγιστη, ώστε ο σχεδιασμός να παραμένει ασφαλής.

Πώς επηρεάζει η πίεση τον σχεδιασμό;

Η υψηλότερη πίεση H2 αυξάνει τον κίνδυνο ευθραυστότητας, το πάχος τοιχώματος και τις απαιτήσεις κώδικα.

Τι αλλάζουν οι απαιτήσεις καθαρότητας;

Το H2 υψηλής καθαρότητας μπορεί να χρειάζεται ειδική επιφάνεια και καθαρισμό για να αποφευχθεί η μόλυνση.

Πώς συγκρίνω προσφορές H2;

Με βάση τη λειτουργία, τη μερική πίεση H2, τη βάση υλικού, τον κώδικα και τη δοκιμή - όχι μόνο την τιμή.

Τι πρέπει να περιέχει το RFQ;

Λειτουργία, μερική πίεση/θερμοκρασία H2, ρυθμοί, πίεση, κώδικας, καθαρότητα και απαιτήσεις δοκιμής.
