Ποιοι είναι οι τρεις τύποι στέγης δεξαμενών; Ο Οδηγός Βιομηχανικής Μηχανικής 2026

Στη σύγχρονη βιομηχανική, δημοτική και πετροχημική επιμελητεία, η επιλογή του κατάλληλου περιβλήματος δεξαμενής είναι μια απόφαση πολλών εκατομμυρίων δολαρίων που υπαγορεύει άμεσα τον κύκλο ζωής ενός περιουσιακού στοιχείου, τη λειτουργική ασφάλεια και το προφίλ περιβαλλοντικής συμμόρφωσης. Υπό στάνταρAPI 650κανονισμούς, η υποδομή περιορισμού υγρών βασίζεται σε τρία βασικά αρχιτεκτονικά σχέδια για τη διαχείριση της υδροστατικής πίεσης, του εσωτερικού ατμοσφαιρικού όγκου και των εκπομπών πτητικών οργανικών ενώσεων (VOC).

Η κατανόηση της δομικής μηχανικής, των επιλογών υλικών και της δυναμικής συγκράτησης ατμών αυτών των τριών βασικών ταξινομήσεων στέγης είναι κρίσιμης σημασίας για τις ομάδες προμηθειών μηχανικής παγκοσμίως.

Οι σταθερές στέγες είναι μόνιμα προσαρτημένες στο επάνω κέλυφος της δεξαμενής αποθήκευσης. Είναι κατασκευασμένα για να σφραγίζουν πλήρως το εσωτερικό περιβάλλον από εξωτερικά συντρίμμια, άγρια ​​ζωή και βροχόπτωση, καθιστώντας τα ιδανικά για μη πτητικά υγρά, αποθήκευση νερού και διαδικασίες επεξεργασίας λυμάτων.

Οι σταθερές στέγες εμπίπτουν γενικά σε δύο διακριτές υποκατηγορίες μηχανικής:

Οι παραδοσιακές στέγες από ανθρακούχο χάλυβα χρησιμοποιούν ένα κεκλιμένο σχέδιο κώνου που υποστηρίζεται εσωτερικά από ένα πολύπλοκο πλέγμα από κάθετες κολώνες, δοκούς και δοκούς. Αν και είναι δομικά σταθερές για μικρότερες διαμέτρους, οι κωνικές στέγες μεγάλης διαμέτρου ασκούν τεράστια πίεση νεκρού φορτίου στη βάση της δεξαμενής. Επιπλέον, οι εσωτερικές κάθετες κολώνες δημιουργούν μόνιμες παγίδες διάβρωσης όπου τα επίπεδα υγρών κυμαίνονται, με αποτέλεσμα υψηλά έξοδα συντήρησης.

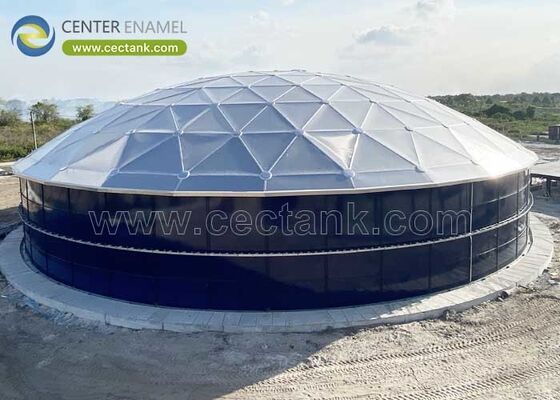

Το σύγχρονο πρότυπο για σταθερή στέγη είναι η αυτοφερόμενηΓεωδαιτική Θόλος Οροφής Αλουμινίου (AGDR). Λειτουργώντας ως τριγωνικό διαστημικό πλαίσιο, ο θόλος κατανέμει εξωτερικά νεκρά φορτία, συσσωρεύσεις βαριού χιονιού και πιέσεις ανέμου ως καθαρές αξονικές δυνάμεις μέχρι έναν περιμετρικό δακτύλιο τάσης. Αυτό εξαλείφει εντελώς τις εσωτερικές στήλες στήριξης.

Για να βελτιστοποιήσουν τις διαδρομές φορτίου και να ελαχιστοποιήσουν το πάχος του υλικού, οι δομικοί μηχανικοί υπολογίζουν τη σφαιρική ακτίνα (R) με βάση τη διάμετρο της δεξαμενής (D) και την ανύψωση του θόλου στόχου (h):

Επειδή το αλουμίνιο σχηματίζει φυσικά ένα αυτο-θεραπευόμενο φιλμ οξειδίου, αυτές οι οροφές είναι εξ ολοκλήρου άνοσες στην ατμοσφαιρική διάβρωση και εξαιρετικά ανθεκτικές σε επιθετικά βιοαέρια όπως το υδρόθειο (H2S).

Για προϊόντα πετρελαίου υψηλής πτητικής ικανότητας —όπως το αργό πετρέλαιο και η βενζίνη— η αποθήκευση υγρών κάτω από μια σταθερή οροφή δημιουργεί ένα επικίνδυνο αέριο "ολίσθημα" (χώρος ατμού) μεταξύ της επιφάνειας του υγρού και της οροφής. Για να εξαλειφθεί αυτός ο κίνδυνος έκρηξης και να σταματήσει η απώλεια προϊόντος από την εξάτμιση, αναπτύσσονται ομάδες μηχανικώνΕξωτερικές πλωτές στέγες (EFR)μέσα σε ανοιχτά κελύφη δεξαμενών.

Ένα EFR λειτουργεί εξ ολοκλήρου με την αρχή της άνωσης του Αρχιμήδη, επιπλέοντας απευθείας στην επιφάνεια του υγρού και κινείται κάθετα μαζί με τους κύκλους πλήρωσης και εκκένωσης της δεξαμενής.

• Στέγες Pontoon:Αυτή η διαμόρφωση χρησιμοποιεί έναν συνεχή δακτύλιο από κλειστούς πλωτήρες πολλαπλών διαμερισμάτων γύρω από την περίμετρο ενός κέντρου ενός καταστρώματος. Οι πλωτήρες παρέχουν εξαιρετική εφεδρική άνωση και αποτρέπουν τη βύθιση της οροφής, ακόμη και αν παρουσιαστεί τοπική μηχανική βλάβη ή μικρή παραβίαση του πίνακα.
• Διώροφα πλωτές στέγες:Σχεδιασμένα με συνεχή επάνω και κάτω καταστρώματα που χωρίζονται από δομικά διαφράγματα, οι διαμορφώσεις διπλού ορόφου παρέχουν ένα ανώτερο φράγμα θερμομόνωσης. Αυτό ελαχιστοποιεί την απορρόφηση της ηλιακής θερμότητας, διατηρώντας τα εξαιρετικά πτητικά υγρά κάτω από τα σημεία βρασμού τους.
• Η ευπάθεια του καιρού:Επειδή οι δεξαμενές EFR είναι ανοιχτές στον ουρανό, απαιτούν ευέλικτα, αρθρωτά δίκτυα αποστράγγισης κεντρικής οροφής για την εκκένωση του βρόχινου νερού. Οι μεγάλες χιονοπτώσεις ή οι φραγμένες γραμμές αποχέτευσης μπορούν να συσσωρεύσουν υπερβολικό βάρος στο κατάστρωμα, θέτοντας έναν συνεχή λειτουργικό κίνδυνο μιας κεκλιμένης ή βυθισμένης οροφής.

Η απόλυτη κορυφή του σύγχρονου ελέγχου ατμών και της περιβαλλοντικής προστασίας των περιουσιακών στοιχείων είναι ηΕσωτερική πλωτή οροφή (IFR). Αυτή η διαμόρφωση συνδυάζει τα οριστικά πλεονεκτήματα τόσο των σταθερών οροφών όσο και των πλωτών καταστρωμάτων τοποθετώντας ένα εξαιρετικά πλεούμενο, ελαφρύ πλωτό κάλυμμαμέσαμια δεξαμενή που σφραγίζεται μόνιμα με σταθερή οροφή (συνήθως γεωδαιτικό θόλο αλουμινίου).

Προστατεύοντας το πλωτό κατάστρωμα από τον άνεμο, τη βροχή και το χιόνι, η εγκατάσταση εξαλείφει τους δομικούς κινδύνους που σχετίζονται με τις εξωτερικές καιρικές διακυμάνσεις.

• Πλήρης επαφή Honeycomb Decks:Κατασκευασμένα από δομικό αλουμίνιο ή ανοξείδωτο χάλυβα, τα πάνελ πλήρους επαφής ακουμπούν εξ ολοκλήρου στην υγρή επιφάνεια. Αυτός ο σχεδιασμός εξαλείφει μαθηματικά τυχόν εντοπισμένους θύλακες ατμού κάτω από το κατάστρωμα, επιτυγχάνοντας έωςΜείωση 90% έως 98% στις εκπομπές VOC.
• IFR αλουμινίου Skin-and-Pontoon:Αποτελείται από ένα ελαφρύ πλαίσιο αλουμινίου επενδυμένο με λεπτά πάνελ κράματος και υποστηρίζεται από μια σειρά σωληνοειδών πλωτήρα υψηλής άνωσης. Αυτά τα συστήματα είναι εξαιρετικά αρθρωτά και μπορούν να εγκατασταθούν συστηματικά κομμάτι-κομμάτι μέσω των τυπικών περιβλημάτων δεξαμενής, καθιστώντας τα την κορυφαία επιλογή για τη μετασκευή παλαιού τύπου υποδομής σταθερής οροφής.

Για να βοηθήσει στην αξιολόγηση των κεφαλαιουχικών δαπανών (CapEx) έναντι της μακροπρόθεσμης λειτουργικής αποτελεσματικότητας (OpEx), ο ακόλουθος μηχανικός πίνακας περιγράφει τις αντισταθμίσεις και στους τρεις κύριους τύπους στέγης:

Πώς μια πλωτή οροφή διατηρεί μια σφράγιση σε έναν τοίχο δεξαμενής που δεν είναι απόλυτα στρογγυλός;

Οι πλωτές στέγες (τόσο EFR όσο και IFR) έχουν κατασκευαστεί με ένα εύκαμπτο μηχανικό σύστημα στεγανοποίησης ζάντας που γεφυρώνει το χάσμα μεταξύ του κινούμενου καταστρώματος και του σταθερού χαλύβδινου κελύφους. Συμμόρφωση μεAPI 650 Παράρτημα Γ & Η, αυτά τα συγκροτήματα χρησιμοποιούν σχέδιο διπλής σφράγισης: ένα κύριο μηχανικό πέλμα ή αφρώδες σφράγισμα που διατηρεί σταθερή πίεση με ελατήριο στο τοίχωμα της δεξαμενής και ένα δευτερεύον ελαστομερές στεγανοποιητικό υαλοκαθαριστήρα που συλλαμβάνει τους υπολειμματικούς ατμούς που διαφεύγουν.

Μπορεί μια υπάρχουσα δεξαμενή σταθερής οροφής να τοποθετηθεί εκ των υστέρων με εσωτερική πλωτή οροφή;

Ναί. Τα ελαφριά κιτ IFR skin-and-pontoon από αλουμίνιο είναι ειδικά σχεδιασμένα για αρθρωτή εγκατάσταση χωρίς σπινθήρες. Τα εξαρτήματα είναι προκατεργασμένα και περνούν εύκολα μέσω των τυπικών API manways, επιτρέποντας στα συνεργεία εγκατάστασης να βιδώσουν το σύστημα απευθείας στο πάτωμα της δεξαμενής χωρίς να απαιτούνται δομικές τροποποιήσεις στο υπάρχον κέλυφος ή οροφή.

Ποιος είναι ο ρόλος των καλωδίων διακλάδωσης σε συστήματα πλωτής οροφής;

Επειδή το κινούμενο υγρό και το συρόμενο κατάστρωμα οροφής μπορούν να δημιουργήσουν τεράστια στατικά ηλεκτρικά φορτία, οι πλωτές στέγες είναι εξοπλισμένες με ανοξείδωτο χάλυβα υψηλής αντοχήςκαλώδια διακλάδωσης. Αυτά τα καλώδια διατηρούν μια συνεχή, χαμηλής αντίστασης ηλεκτρική σύνδεση γείωσης μεταξύ της πλωτής οροφής και του κελύφους της δεξαμενής, εξαλείφοντας τους κινδύνους σπινθήρα και προστατεύοντας την εγκατάσταση από θερμική ανάφλεξη που προκαλείται από κεραυνό.
